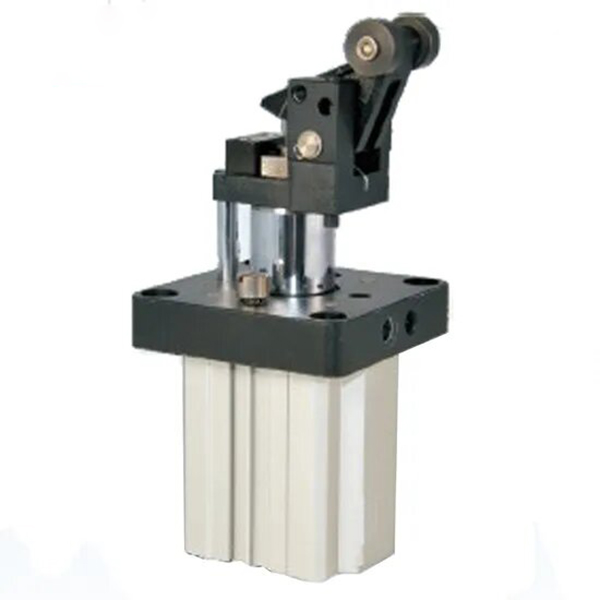

Pákový valec dorazového valčeka radu TWH / TWM | Samosvorný vysokovýkonný dorazový valec

Značka: SOLH by Richge Technology

1. Prehľad produktu a základné štrukturálne vlastnosti

     Séria SOLH TWH/TWM sú pákové valčeky valčekového typu pre veľké zaťaženie určené pre stredné a ťažké automatizované dopravníkové linky. Táto séria pokrýva veľkosti otvorov od φ20 mm do φ80 mm a vyznačuje sa hlavnými výhodami vrátane vstavaného samosvorného mechanizmu proti odskoku, štandardne nastaviteľného hydraulického nárazníka, konštrukcie páky s vysokou tuhosťou a integrovanej prírubovej montáže. Stabilne manipuluje s paletami a nástrojovými doskami s hmotnosťou 30 až 300 kg, ktoré sa široko používajú na zastavovanie dopravníkov, polohovanie presunov a proti posúvaniu staníc, pričom slúžia ako bežné spoľahlivé riešenie zátky pre scenáre automatizácie so stredným a veľkým zaťažením.

  1.1 Štruktúra na zvýšenie sily pákového valčeka

     Produkt využíva dvojčinný dizajn pákového valčeka a využíva zosilnenie sily páky a pracovný princíp valivého kontaktu. Poskytuje veľkú brzdnú silu s nízkym nárazom a hladkým valcovaním, čím účinne znižuje tuhý náraz počas zastavovania obrobku a chráni zariadenie aj obrobky.

  1.2 Samosvorná funkcia proti odskoku jadra

     Vybavené integrovaným mechanickým samosvorným mechanizmom ako voliteľné rozšírenie. Po zastavení nárazu obrobku valec automaticky zablokuje rameno páky, aby sa zabránilo odrazu a spätnému tlačeniu obrobkov, čím sa eliminujú problémy s premiestňovaním stanice a výrazne sa zlepší celková stabilita výrobnej linky a presnosť polohovania.

  1.3 Systém odstupňovaného hydraulického nárazníka

     • φ20/φ25 Malý otvor: Zladené s nenastaviteľným hydraulickým nárazníkom, ktorý sa dokonale prispôsobí ľahkým a stredne zaťaženým nízkorýchlostným pracovným podmienkam s nákladovo efektívnym stabilným tlmiacim výkonom.

     • φ32–φ80 Veľký otvor: Vybavený nastaviteľným hydraulickým nárazníkom. Používatelia môžu voľne otáčať nastavovacím kotúčom, aby zmenili odpor tlmenia, prispôsobili obrobky rôznej hmotnosti a rýchlosti dopravy, aby plne absorbovali energiu nárazu a dosiahli zastavenie s nulovým nárazom.

  1.4 Dizajn s vysokou tuhosťou a dlhou životnosťou

     Prijíma zosilnenú tvrdo chrómovanú piestnu tyč a tvrdé eloxované telo valca, vyznačujúce sa vynikajúcou odolnosťou proti opotrebovaniu, odolnosťou voči tlaku a odolnosťou voči nárazom. Štandardný dizajn bezolejovej prevádzky sa prispôsobuje čistému výrobnému prostrediu a pracovným podmienkam odolným voči striekajúcej vode s nízkymi nárokmi na údržbu a predĺženou životnosťou.

  1.5 Flexibilná inštalácia a rozloženie prepínačov

     Štandardná prírubová montáž zaisťuje rýchlu a stabilnú inštaláciu. Telo valca je vopred rezervované s montážnymi drážkami snímača, ktoré podporujú priamu inštaláciu magnetického spínača bez ďalšieho príslušenstva. 4-stranný montážny dizajn zabraňuje interferencii upevnenia na mieste so silnou prispôsobivosťou rozloženia.

  1.6 Funkčná diferenciácia modelu

     • Séria TWH: Štandardná dvojčinná konštrukcia s maximálnou zastavovacou silou, vhodná pre veľké zaťaženie a vysokofrekvenčné scenáre štart-stop.

     • Séria TWM: Dvojčinné so zabudovanou pružinovou štruktúrou, realizujúce automatické uvoľnenie po výpadku prúdu, uprednostňujúce zariadenia a bezpečnosť personálu pre vysokorizikové stanice.

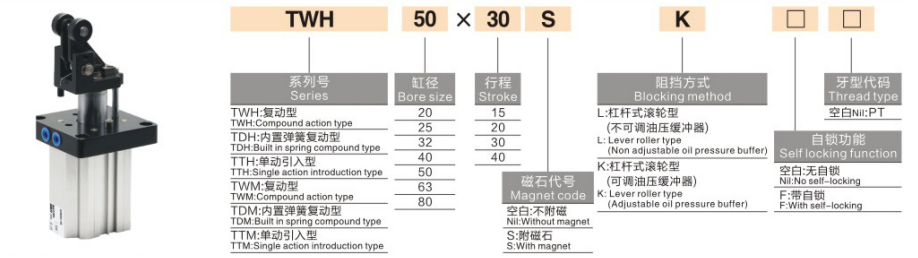

2. Vyplňte pravidlá pre pomenovanie modelov a príklady objednávok

  1. Typické modelové príklady: TWH50-30SK-F, TWM63-30K-F

  2. Príklady štandardných objednávok

     • Samosvorný model so strednou záťažou: TWH50-30S-F (vŕtanie φ50, zdvih 30 mm, nenastaviteľný hydraulický nárazník, so samosvornou funkciou)

     • Bezpečnostný model s vypínaním: TWM63-30K-F (vŕtanie φ63, zdvih 30 mm, nastaviteľný hydraulický nárazník, vstavaná pružinová bezpečnostná konštrukcia, so samosvornosťou)

3. Všeobecné technické parametre (20 ℃, 0,5 MPa štandardný stav)

 3.1 Základné špecifikácie

     • Prevádzkový režim: TWH = dvojčinné; TWM = Dvojčinný so zabudovanou pružinou

     • Rozsah pracovného tlaku: 0,05~1,0 MPa; Dôkazný tlak: 1,5 MPa

     • Teplota okolia: -10 ℃ ~ 60 ℃ (prostredie bez ľadu)

     • Konfigurácia vyrovnávacej pamäte: φ20/φ25 = Nenastaviteľný hydraulický nárazník; φ32~φ80 = Nastaviteľný hydraulický nárazník

     • Režim mazania: Bezolejová prevádzka

     • Spôsob inštalácie: Štandardná prírubová montáž

  3.2 Kombinácia štandardného vŕtania a zdvihu

 3.3 Teoretická zastavovacia sila (jednotka: N @ 0,5 MPa, výstup páky, TWH)

  3.4 Hmotnosť produktu (jednotka: kg pri štandardnom zdvihu, TWH)

4. Základné pokyny pre konfiguráciu a výber

 4.1 Výber typu vyrovnávacej pamäte

     • S Nenastaviteľný hydraulický nárazník: Určené pre malé otvory φ20/φ25. Nákladovo efektívne, vhodné pre ľahké zaťaženie (≤ 50 kg) a prevádzku pri nízkej rýchlosti (≤ 0,3 m/s) so stabilným pevným vyrovnávacím výkonom.

     • K Nastaviteľný hydraulický nárazník: Výhradne pre veľké otvory φ32–φ80. Podporuje voľné nastavenie tlmenia, dokonale prispôsobené strednému a ťažkému zaťaženiu (50–300 kg) a stredne vysokú rýchlosť (≤0,5 m/s), prispôsobenie sa rôznym pracovným podmienkam.

 4.2 Výber funkcie samouzamykania

     • Typ F so samouzamykaním (odporúčané): Automatické uzamknutie po zastavení nárazu obrobku, ktoré účinne bráni odrazu obrobku a posunutiu stanice. Ideálne pre plne automatizované kontinuálne dopravníkové linky, ktoré výrazne zlepšujú prevádzkovú stabilitu.

     • Neuzamykateľný typ: Platí len pre scenáre s malým spätným nárazom a manuálnym resetom. Neodporúča sa pre automatické výrobné linky kvôli zlej stabilite polohovania.

  4.3 Výber prevádzkového režimu

     • Dvojčinný TWH: Maximálna zastavovacia sila s obojsmerne ovládateľným zovretím a uvoľnením. Optimalizované pre veľké zaťaženie a vysokofrekvenčné cyklické scenáre štart-stop.

     • TWM pružinový dvojčinný: Automatické uvoľnenie pri výpadku prúdu, zaisťujúce bezpečnosť zariadenia a personálu. Uprednostňuje sa pre nebezpečné pracovné stanice a aplikácie na ochranu pred vypnutím.

5. Typické aplikačné scenáre

     • Stredné a ťažké dopravné linky: Špecializované na zastavovanie, premiestňovanie a zamedzenie posunu 50–300 kg paliet a nástrojových dosiek v elektronike, domácich spotrebičoch a logistike, pričom poskytuje stabilný výkon obmedzujúci stredne ťažké zaťaženie.

     • Automatizované linky na manipuláciu s materiálom: Aplikuje sa na stredne vysokú rýchlosť (≤0,5 m/s) zastavovanie obrobku na valčekových a pásových dopravníkoch. Nastaviteľný hydraulický nárazník zaisťuje mäkký a beznárazový proces zastavenia na ochranu obrobkov.

     • Obrábacie a zváracie stanice: Vhodné pre obmedzenie nakladania/vykladania obrábacích strojov a polohovanie zváracieho prípravku. Vďaka odolnosti voči nárazom a ochrane pred troskou zo zvárania sa stabilne prispôsobuje drsným priemyselným pracovným podmienkam.

     • AS/RS a AGV dokovacie systémy: Používa sa na stereoskopické zastavenie paliet v sklade a presné polohovanie AGV dokovania. Samosvorný antirebound dizajn zaisťuje stabilnú akciu a spoľahlivú spätnú väzbu signálu pre inteligentné skladové systémy.

6. Sprievodca rýchlym výberom v 3 krokoch

     1. Výber veľkosti otvoru: Vyberte otvor podľa hmotnosti obrobku a prevádzkovej rýchlosti. Dodržujte bezpečnostnú normu: teoretická zastavovacia sila ≥ skutočné zaťaženie × 2. φ25 pre zaťaženie pod 50 kg; φ32/φ40 pre zaťaženie 50–150 kg; φ50/φ63 pre zaťaženie 150–300 kg.

     2. Výber typu vyrovnávacej pamäte: Zvoľte S nenastaviteľný nárazník pre otvory φ20/φ25; zvoľte K nastaviteľný tlmič pre otvory nad φ32, aby ste sa prispôsobili premenlivým otáčkam a podmienkam zaťaženia.

     3. Výber funkčnej konfigurácie: Vyberte F samosvorné pre všetky automatické výrobné linky; prijať dvojčinné TWH pre scenáre vysokého zaťaženia a vysokej frekvencie; vyberte pružinový typ TWM pre stanice s prioritou bezpečnosti a ochrany pred vypnutím.

Zhrnutie jednej vety

     Stredne ťažké valcové dorazové valce s pákou série SOLH TWH/TWM integrujú samosvorný mechanizmus proti odskoku a odstupňovaný hydraulický nárazníkový systém, ktorý poskytuje stabilné profesionálne zastavovacie riešenia s nízkym dopadom a vysokou bezpečnosťou pre 30–300 kg automatizované dopravníky a výrobné stanice.
