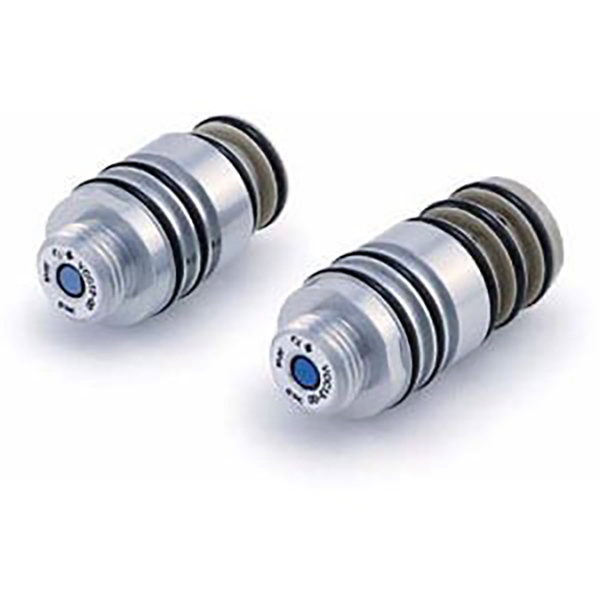

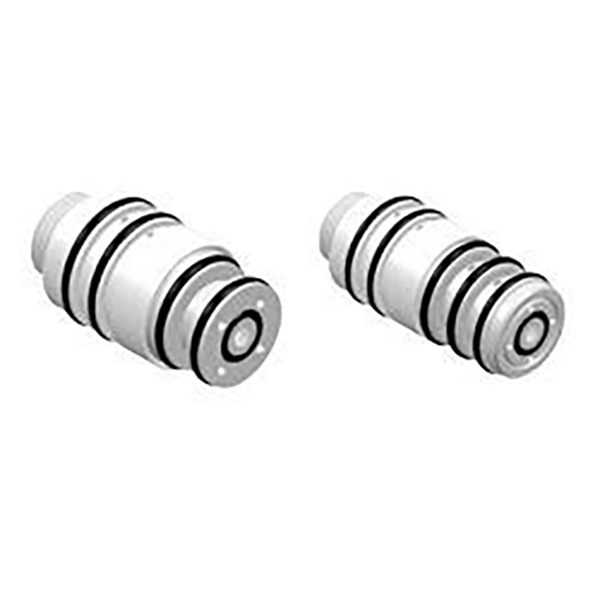

Pneumatický kvapalinový regulačný ventil série VCC | 2/3-cestný pilotne ovládaný ventil pre kvapaliny na vodnej báze a rozpúšťadlá

Značka: SOLH by Richge Technology | Spínací ventil s nízkym obsahom zvyškov kvapaliny odolný voči korózii

1. Prehľad produktu

     Séria SOLH VCC je aprofesionálny pilotný kvapalinový prepínací ventil špeciálne navrhnutý pre kvapaliny na báze vody a rozpúšťadiel. Ponúka dva konštrukčné typy: 2-cestné (VCC12 / VCC12D) a 3-cestné (VCC13), určené na prepínanie a ovládanie farby, atramentu a čistiacej kvapaliny v striekacích linkách a systémoch prívodu kvapalín. Prijatie úplnej membrány z PTFE s dizajnom s nulovým klzným trením účinne znižuje zvyšky tekutín a blokovanie vytvrdzovania farby. S vynikajúcou odolnosťou proti korózii, ultranízkym zvyškovým výkonom a iskrovo bezpečným pneumatickým pohonom je ideálnym čistým riadiacim komponentom pre automatizované striekanie, viacfarebné prepínanie, distribúciu laboratórnych tekutín a rôzne pracovné podmienky chemických tekutín.

2. Základné modely a aplikačné funkcie

3. Základné vlastnosti produktu

  3.1 Vynikajúca multi-stredná odolnosť proti korózii

     Všetky časti, ktoré prichádzajú do styku s kvapalinou, využívajú vysokovýkonné tesniace materiály PTFE (teflón), PEEK a nehrdzavejúca oceľ. Celková štruktúra odoláva náterom na vodnej báze, organickým rozpúšťadlám (ako je butylacetát), čistiacim prostriedkom a rôznym chemickým médiám bez napučiavania, starnutia alebo kontaminácie média. Plne spĺňa prísne normy čistoty pre automobilový priemysel, elektronický, potravinársky a medicínsky priemysel.

  3,2 PTFE membrána s nulovým klzným trením, ultranízke zvyšky a jednoduché čistenie

     Inovatívna štruktúra membrány eliminuje tradičné komponenty jadra posuvného ventilu. Kvapalina sa dotýka iba hladkého povrchu membrány z PTFE, čím sa úplne vyhýba zaseknutiu jadra ventilu a zvyškom po vytvrdzovaní farby. Realizuje dôkladné čistenie počas výmeny kvapaliny/farby, čím výrazne znižuje plytvanie materiálom a prestoje zariadení a zlepšuje nepretržitú efektivitu výroby.

  3.3 Čistý pneumatický pohon, bezpečná a stabilná prevádzka

     Prijíma pilotný pneumatický riadiaci režim so stabilným rozsahom riadiaceho tlaku 0,4–0,7 MPa. Do pracovného procesu nie sú zapojené žiadne elektrické komponenty, nulové riziko vzniku elektrických iskier, skutočne bezpečné pre horľavé a výbušné prostredia, ako sú lakovne a chemické výrobné linky. Vyznačuje sa rýchlou a hladkou odozvou a dlhodobo stabilným prevádzkovým cyklom.

  3.4 Kompaktná a ľahká, flexibilná integrovaná inštalácia

     Miniatúrne odľahčené telo sa prispôsobuje montáži ramena robota a úzkemu usporiadaniu priestoru pre vybavenie. Podporuje inštalačnú štruktúru rozdeľovača s rozstupom 30 mm s až 2 ventilmi namontovanými na jednej základni. K dispozícii je zmiešaná inštalácia 2-cestných a 3-cestných ventilov, čo efektívne šetrí inštalačný priestor a zjednodušuje usporiadanie potrubia na mieste.

  3.6 Mimoriadne dlhá životnosť a vysoká odolnosť

     Optimalizovaná membrána a tesniaca štruktúra zlepšuje odolnosť proti opotrebovaniu a proti starnutiu. Životnosť dosahujeviac ako 5 miliónov cyklov v podmienkach lakovania a10 miliónov cyklov v pracovných podmienkach voda/vzduchplne sa prispôsobuje dlhodobej nepretržitej priemyselnej výrobe a znižuje frekvenciu údržby zariadení a náklady.

  3.7 Všestranné pripojenie a silná kompatibilita

     Vybavené štandardnými konektormi série VCK z nehrdzavejúcej ocele SUS316L, kompatibilné s hadičkami φ6–φ12 mm. Voliteľné rovné, 45° a 90° otočné konektory podporujú flexibilné nastavenie smeru potrubia, dokonale sa prispôsobujú zložitým požiadavkám na usporiadanie potrubia na mieste.

4. Kompletné technické špecifikácie

5. Typické aplikačné scenáre

     • Automatizačný priemysel striekania: Linky na striekanie automobilov, domácich spotrebičov a hardvéru, podporujúce rýchle viacfarebné prepínanie farieb a dvojzložkové proporcionálne ovládanie farby.

     • Laboratórny a farmaceutický priemysel: Presná distribúcia tekutín, miešanie médií a prepínanie gradientov pre vysokoúčinnú kvapalinovú chromatografiu a experimentálne testovacie zariadenia.

     • Výroba čistého priemyslu: Kontrola kvapalín s nulovými rezíduami pre elektroniku, potraviny a lekárske vybavenie, zamedzenie kontaminácie média a zabezpečenie čistoty výroby.

     • Chemické a čistiace zariadenia: Cyklické zapínanie a vypínanie organických rozpúšťadiel, čistiacich prostriedkov a priemyselných pracovných médií.

Zhrnutie jednej vety

     Vodný/rozpúšťadlový regulačný ventil kvapalín série SOLH VCC sa vyznačuje plnou odolnosťou proti korózii, nulovou posuvnou štruktúrou membrány s nízkym obsahom zvyškov, skutočne bezpečným pneumatickým pohonom a mimoriadne dlhou životnosťou, pričom slúži ako vysoko účinné a spoľahlivé riešenie prepínania kvapalín pre automatizované striekanie, laboratórnu presnú distribúciu a scenáre riadenia čistých chemikálií.
