VG342 3-portový solenoidový ventil – pilotom ovládaný tanierový typ
  • VG342 3-portový solenoidový ventil – pilotom ovládaný tanierový typVG342 3-portový solenoidový ventil – pilotom ovládaný tanierový typ
  • VG342 3-portový solenoidový ventil – pilotom ovládaný tanierový typVG342 3-portový solenoidový ventil – pilotom ovládaný tanierový typ

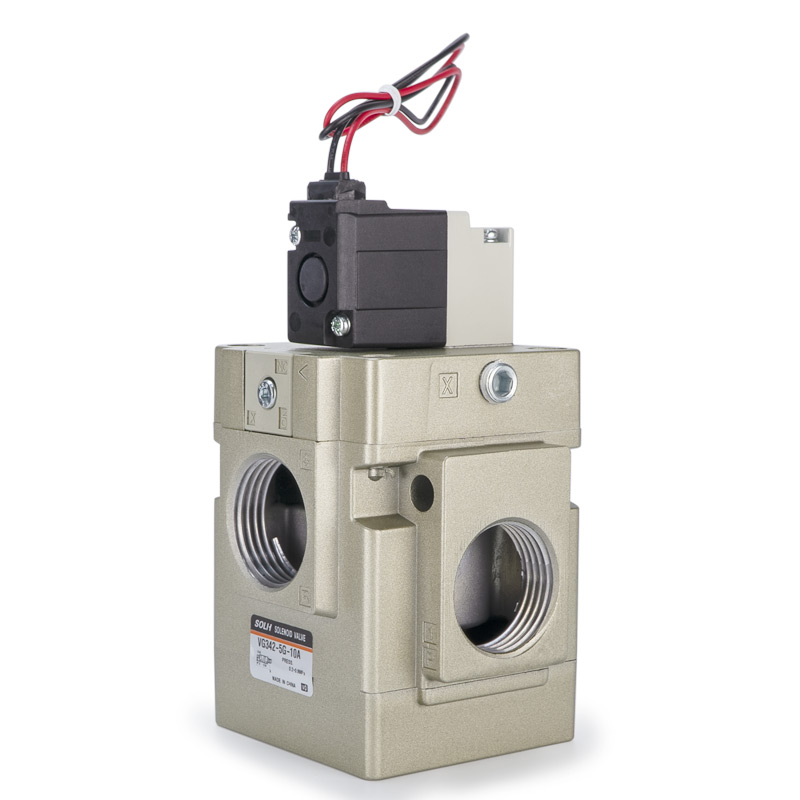

VG342 3-portový solenoidový ventil – pilotom ovládaný tanierový typ

SOLH VG342 je CE & ASME certifikovaný pilotne ovládaný tanierový 3-cestný solenoidový ventil s vynikajúcim tesnením s nulovým únikom a rýchlou odozvou. Vybavený štandardnými 1,3W a energeticky úspornými 0,4~0,55W cievkami, podporuje prepínateľnú logiku NC/NO bez úpravy potrubia, pracuje stabilne pri 0,1–1,2 MPa pre stlačený vzduch, ľahký olej a neutrálny inertný plyn. Používa tanier z nehrdzavejúcej ocele AISI 304 a tesnenia FKM/HNBR odolné voči ozónu so vstavaným vstupným filtrom, umožňuje montáž vo všetkých smeroch a dosahuje životnosť 50 miliónov cyklov. Dokonale zladený so zosilňovačmi VBA a vzduchovými nádržami VBAT a vzťahuje sa na vysokonapäťové rozvádzače, polovodičové, medicínske, automobilové, petrochemické a presné automatizačné linky v súlade s normami ISO9001, CE, ASME a GB.

SOLH VG342 Series 3-portový solenoidový ventil – pilotom ovládaný tanierový typ

Značka:SOLH od Richge Technology

Prehľad produktov

     Séria VG342, ktorá bola uvedená na trh pod značkou SOLH spoločnosťou Richge Technology, je pilotne ovládaný tanierový 3-cestný solenoidový ventil s certifikáciou CE a ASME. Poskytuje vynikajúce utesnenie s nulovými netesnosťami a ultra stabilné presné ovládanie dráhy vzduchu. Tento tanierový ventil, ktorý vychádza z 37+ rokov pneumatického výskumu a vývoja a výrobných skúseností spoločnosti Richge, je perfektne zladený s pneumatickými posilňovačmi SOLH VBA a zásobníkmi vzduchu VBAT, aby vytvoril kompletný systém na presné riadenie tlaku so stredným prietokom. Je široko používaný v automatizačných výrobných zariadeniach, vysokonapäťových rozvádzačoch a staniciach pre presné riadenie tekutín a stáva sa preferovaným pneumatickým spínacím komponentom pre globálnych systémových integrátorov, inžinierskych dodávateľov a priemyselných koncových používateľov.

Hlavné výhody produktu

1. Presná konštrukcia pilotného taniera s ultra tesným tesnením

     VG342 využíva patentovanú presnú kotúčovú cievku SOLH a vyspelú technológiu pilotného riadenia a vyznačuje sa minimálnou stratou tlaku a okamžitou rýchlosťou odozvy. Štruktúra taniera dosahuje oveľa nižšie vnútorné netesnosti ako posuvné ventily, čím plne uspokojuje prísne požiadavky na presné riadenie pre automatizované linky, presné stroje a systémy dodávania tekutín.

2. Energeticky úsporná elektromagnetická cievka s nízkou spotrebou energie

     Vybavený vysokoúčinnými prispôsobenými cievkami s dvoma stupňami výkonu: štandardný 1,3W a energeticky úsporná verzia 0,4~0,55W. Udržuje stabilný pilotný jazdný výkon pri nepretržitej nepretržitej prevádzke, efektívne znižuje spotrebu energie v závode a spĺňa medzinárodné normy na úsporu energie.

3. Konvertibilná logika NC/NO a široká adaptabilita tlaku

     Na prepínanie medzi režimami normálne zatvorené a normálne otvorené nie je potrebné prerábať potrubie, aby vyhovovalo rôznym logikám riadenia. Ventil pracuje stabilne v rozsahu pracovného tlaku 0,1–1,2 MPa, použiteľný pre stlačený vzduch, ľahký olej a neutrálne pracovné médiá inertného plynu.

4. Silná konštrukcia odolná voči korózii a znečisteniu

     Jadro tanierovej cievky je vyrobené z vysoko pevnej nehrdzavejúcej ocele AISI 304. Hlavné tesnenia využívajú materiály FKM / HNBR odolné voči ozónu s pilotnými tesneniami FKM pre vynikajúcu odolnosť proti opotrebovaniu, korózii a prachu. Kompaktné telo podporuje neobmedzenú montáž vo viacerých smeroch na zjednodušenie montáže a údržby na mieste.

5. Plná kompatibilita s pneumatickým systémom SOLH a bežnými skriňami

     Optimalizované pre kombináciu so zosilňovačmi SOLH VBA a vzduchovými nádržami VBAT na vytvorenie integrovaných vysokotlakových pneumatických riadiacich jednotiek. Je tiež vhodný pre elektrické rozvádzače Schneider BLOKSET a ďalšie štandardné priemyselné zariadenia, čím znižuje náklady na porovnávanie medzi značkami a zvyšuje celkovú stabilitu systému pre petrochemické, farmaceutické a elektronické výrobné linky.

6. Globálne certifikácie a prísna kontrola kvality

     Všetky ventily SOLH VG342 sa vyrábajú podľa systému riadenia kvality ISO 9001 Richge a prechádzajú certifikáciou CE, ASME a GB. Každý hotový výrobok prechádza úplným testovaním odolnosti voči tlaku a životnosti cyklu, aby spĺňal exportné štandardy pre Európu, Ameriku, Áziu a Tichomorie a ďalšie zámorské trhy, čo podporuje hladké prijatie projektov na celom svete.

7. Dlhá životnosť 50 miliónov cyklov a nízka údržba

     Štruktúra tanierového taniera odolná voči opotrebovaniu poskytuje overenú životnosť presahujúcu 50 miliónov spínacích cyklov. Vstavaný vstupný filter blokuje častice nečistôt, aby sa znížilo opotrebenie cievky, frekvencia údržby a prestoje zariadenia na tlač textílií, spracovanie potravín a zariadenia na nepretržitú automatizáciu.


Kompletná tabuľka technických špecifikácií

Parameter
Špecifikácia

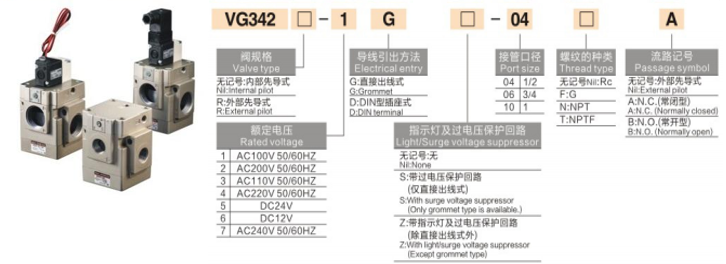

Vyplňte kódy modelov
VG342-5DZ, VG342-4DZ, VG342-3DZ, VG342-5D, VG342-4D, VG342-3D, VG342-5G, VG342-4G, VG342-3
Štruktúra GValve
Pilotom ovládaný tanierový typ, 3-port
Veľkosti závitu portu
Rc 1/4", 3/8", 1/2"; NPT závit prispôsobiteľný na požiadanie
Maximálny pracovný tlak
1,2 MPa (174 psi); Kontrolný tlak: 1,8 MPa
Prietokový koeficient Cv
2,0 ~ 4,5
Výfukový prietok
12 ~ 22 dm³/(s·bar)
Spotreba energie cievky
Štandardný: 1,3W; Úspora energie: 0,4~0,55W
Prevádzková teplota
0 ℃ ~ 65 ℃ (pomrazovanie zakázané)
Tesniace materiály
FKM / HNBR odolný voči ozónu; Tesnenie pilota: FKM
Autorizované certifikácie
CE, ASME, norma GB, ISO 9001

Typické aplikačné scenáre

     --Presné priemyselné automatizačné linky: Vysokofrekvenčné riadenie pre malé valce, upínacie prípravky a manipulátory

     --Pneumatické posilňovacie systémy: Podpora zodpovedajúcich zosilňovačov SOLH VBA a vzduchových nádrží VBAT pre stabilnú reguláciu tlaku

     -- Vysokonapäťové elektrické rozvádzače: Kompatibilné so skriňami Schneider BLOKSET na presné spínanie plynových okruhov v energetických zariadeniach

     -- Presné testovanie a polovodičové / lekárske stroje: Nízke úniky, rýchlo reagujúce slučky na reguláciu plynu

     --Zariadenia pre automobilový priemysel, elektroniku, obaly, textilnú tlač a spracovanie potravín pre vysoko presné výrobné procesy

     --Petrochemické a farmaceutické dielne: Kontrola odolná voči korózii pre ľahký olej a neutrálne nekorozívne plynovody

Zhrnutie jednej vety

     SOLH VG342 pilotne ovládaný tanierový 3-cestný solenoidový ventil s technológiou Richge ponúka ultra tesné tesnenie, viacvýkonové nízkoenergetické cievky, prepínateľné režimy NC/NO a životnosť 50 miliónov cyklov, ideálny stredný prietokový presný prepínací ventil pre pneumatické posilňovacie systémy, elektrické rozvádzače a presné viacodvetvové zariadenia.
