3-cestný pilotom riadený tanierový solenoidový ventil série VG342 | Vákuový a pneumatický regulačný ventil s vysokým prietokom

Značka: SOLH by Richge Technology | 3-portový pneumatický solenoidový ventil s vysokým prietokom a nízkym výkonom

1. Prehľad produktu

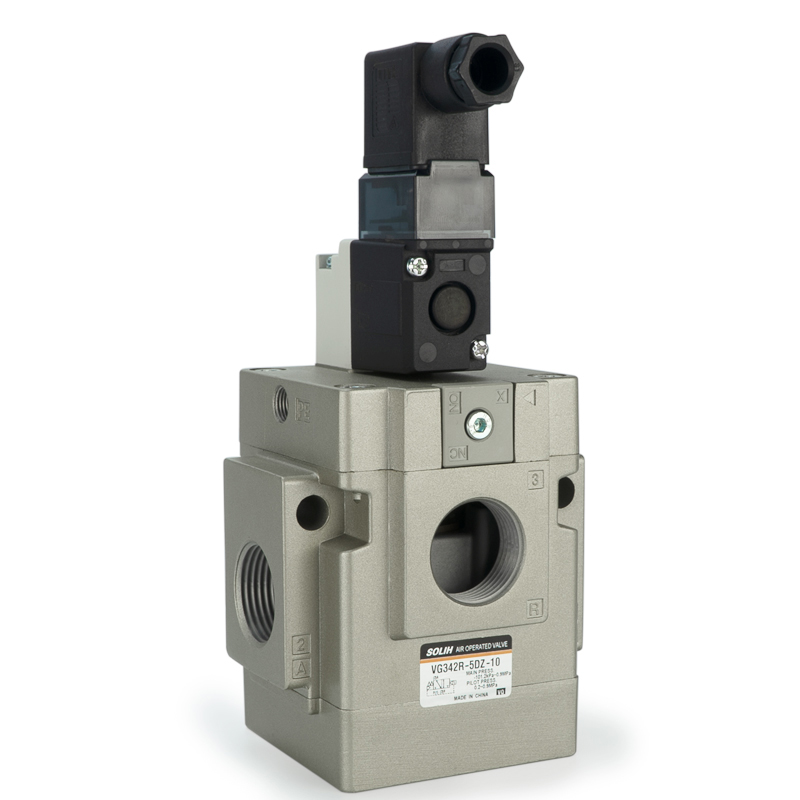

     Séria SOLH VG342 je avysokoprietokový 3-cestný pilotne riadený solenoidový ventil tanierového typu, profesionálne navrhnutý na reguláciu vzduchu, vákua a nízkotlakovej kvapaliny v štandardných pneumatických systémoch. Vďaka elastomérovému tesneniu, prevádzke bez mazania, mimoriadne nízkej spotrebe energie a širokej adaptabilite tlaku podporuje flexibilné prepínanie medzi režimami normálne zatvorené (NC), normálne otvorené (NO) a externé pilotné režimy prostredníctvom jednoduchej výmeny krytu. S veľkou prietokovou kapacitou, rýchlou odozvou a výkonom vysokofrekvenčných cyklov slúži ako univerzálny a účinný ventil na reguláciu jadra pre vákuové systémy, pneumatické pohony s veľkým otvorom a viacokruhové rozdeľovacie pneumatické zariadenia.

2. Základné vlastnosti produktu

     • Profesionálna konštrukcia taniera a spoľahlivé tesnenie: Prijíma 3-portový pilotne ovládaný tanierový dizajn s vysoko elastickou elastomérovou tesniacou štruktúrou, ktorá zabezpečuje nulový únik, tesné odpojenie a stabilnú dlhodobú cyklickú prevádzku.

     • Široká stredná a tlaková adaptabilita: Vhodné pre stlačený vzduch a vákuum. Interný pilotný režim podporuje 0,2~0,9MPa, zatiaľ čo externý pilotný režim pokrývaplné vákuum -101,2 kPa až 0,9 MPa, prispôsobenie sa rôznym pracovným podmienkam nízkeho tlaku a podtlaku.

     • Bez mazania a s nízkou údržbou: Optimalizovaný dizajn vnútornej konštrukcie eliminuje potrebu mazania olejom, znižuje denné náklady na údržbu a zabraňuje strednému znečisteniu, vhodné pre čisté priemyselné scenáre.

     • Dvojité režimy spotreby energie a úspora energie: Štandardný jednosmerný prúd je iba 4 W; typy s nízkym výkonom a dlhodobo pod napätím1,8W ultra nízka spotreba energieefektívne znižuje spotrebu energie pri prevádzke zariadení.

     • Vynikajúci výkon pri veľkom prietoku: Maximálny efektívny prietok C-hodnota dosahuje 38 dm³/(s·bar) a Cv hodnota až 9,8. Podporuje špecifikácie viacerých kalibrov s efektívnou prierezovou plochou až 210 mm², čím spĺňa požiadavky na rýchle vetranie s vysokým prietokom veľkých pneumatických komponentov.

     • Flexibilné funkčné prepínanie: Funkciu ventilu je možné voľne prevádzať medzi režimami NC (normálne zatvorený), NO (normálne otvorený) a externým pilotným režimom iba výmenou horného krytu, realizovaním viacúčelového využitia jedného ventilu a znížením nákladov na skladové zásoby modelu.

     • Multifunkčná aplikácia: Môže byť použitý ako bežný on-off regulačný ventil, ako aj ako selektívny ventil a distribučný ventil v konfigurácii externého pilota, s extrémne vysokou kompatibilitou scény.

3. Kompletné technické špecifikácie

4. Elektrické špecifikácie

 4.1 Menovité napätie

     • Striedavé napätie: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • Jednosmerné napätie: 12V, 24V

  4.2 Spotreba energie

     • Štandardný DC: 4W

     • Nízka spotreba energie (typ Y)Príkon: 1,8W

     • Dlhodobá energia (typ E)Príkon: 1,8W

     • AC: Nábeh 12,7 VA / Holding 7,6 VA

  4.3 Spôsob zapojenia

     • Typ G: Zapojenie priameho vývodu

     • Typ D: Typ zásuvky DIN (voliteľné s kontrolkou / prepäťovou ochranou)

5. Pravidlá a interpretácia kódovania modelov

  Typický modelový príklad: VG342-04G-1A

     • VG342: Sériový kód pre 3-cestný vysokoprietokový pilotne ovládaný tanierový solenoidový ventil

     • Kód veľkosti portu: 04=1/2", 06=3/4", 10=1"

     • Typ zapojenia: G=Priama zásuvka, D=DIN zásuvka

     • Kód napätia: 1=AC100V, 4=AC220V, 6=DC24V

     • Okruhový režim: A=Normálne zatvorené (NC), B=Normálne otvorené (NO), R=Externý pilot

6. Typické aplikačné scenáre

     • Ovládanie vákuového systému: Ideálne pre vákuové prísavky, vákuové generátory a automatizované vákuové udržiavacie a uvoľňovacie okruhy.

     • Pneumatické pohony s veľkým prietokom: Zladené s valcami s veľkým priemerom a pneumatickými chápadlami na realizáciu rýchlej a výkonnej pneumatickej akcie.

     • Nízkotlakové a mikrotlakové kvapalinové okruhy: Stabilné riadenie pre nízkotlakové pneumatické a mikrotlakové systémy na dopravu tekutín.

     • Systém rozdeľovacích ventilov: Používa sa ako hlavný regulačný ventil a výberový/rozdeľovací ventil pre viacokruhové integrované pneumatické systémy.

     • Vysokofrekvenčné energeticky úsporné zariadenia: Vhodné pre automatizované zariadenia vyžadujúce časté zapínanie a vypínanie a dlhodobú energeticky úspornú prevádzku.

Zhrnutie jednej vety
