VM2 (VM200) Stredný 2/3 portový mechanický tanierový ventil série

Značka: SOLH by Richge Technology

Umiestnenie produktu

     Séria VM2 (VM200) je stredne veľký 2/3 portový mechanický tanierový ventil plne zameniteľný so štandardnými modelmi SMC. Vďaka spoľahlivej konštrukcii tanierového tesnenia sa vyznačuje pozoruhodne vysokou prietokovou kapacitou (Cv≈0,87), univerzálnym štandardným portom Rc1/4, robustnou priemyselnou konštrukciou a kompletnými vymeniteľnými hlavicami pohonu. Je to hlavný mechanický regulačný ventil na detekciu limitu zdvihu, ručné ovládanie a zapínanie vzduchového okruhu na všetkých druhoch automatizovaných strojov.

Základné technické špecifikácie

  1 Základné parametre

     -- Kód série: VM200 (skrátený názov VM2)

     -- Typy obvodov: 2-portový (VM22x), 3-portový (VM23x, normálne uzavretý NC ako štandard)

     -- Štruktúra: Priamočinný tanierový typ s vynikajúcim tesnením a dlhou životnosťou

     -- Použiteľná kvapalina: stlačený vzduch, inertný plyn

     -- Rozsah prevádzkového tlaku: 0 ~ 1,0 MPa (nekompatibilné s vákuom)

     - Okolitá a stredná teplota: -5 ~ +60 ℃ (nie je povolená námraza)

     -- Závit portu: Rc1/4 (02); voliteľné NPT1/4 (N02), G1/4 (F02)

     -- Prietok: Efektívna plocha prierezu 19 mm², Cv = 0,87

     -- Čistá hmotnosť: Štandardný model 90 g

     -- Usporiadanie potrubia: bočný port (01), spodný port (00)

     -- Požiadavka na mazanie: Bez mazania; Voliteľné mazanie turbínovým olejom ISO VG32

  2. Celkové vonkajšie rozmery (mm)

     -- Verzia bočného portu: 17 × 44 × 25

     -- Verzia so spodným portom: 17 × 44 × 30

Definícia okruhu a pracovná logika (3-port / 2-port)

  1. 3-portový model (VM23x, najpoužívanejší)

     -- Port 1(P): Vstup hlavného prívodu vzduchu

     -- Port 2(A): Výstup riadiaceho signálu

     -- Port 3(R): Výfukový port

     -- Logika NC normálne zatvorená: Neaktivovaná → P odrezaný od A, A pripojený k R; Po aktivácii → P sa pripojí k A, A odpojí výfuk R

  2. 2-portový model (VM22x)

     -- Port 1(P): Vstup tekutiny

     -- Port 2(A): Riadiaci výstup

     -- Normálne zatvorené: Vzduchový kanál sa po stlačení otvorí a po uvoľnení sa ihneď odreže

Kompletné portfólio vymeniteľných hláv akčného člena

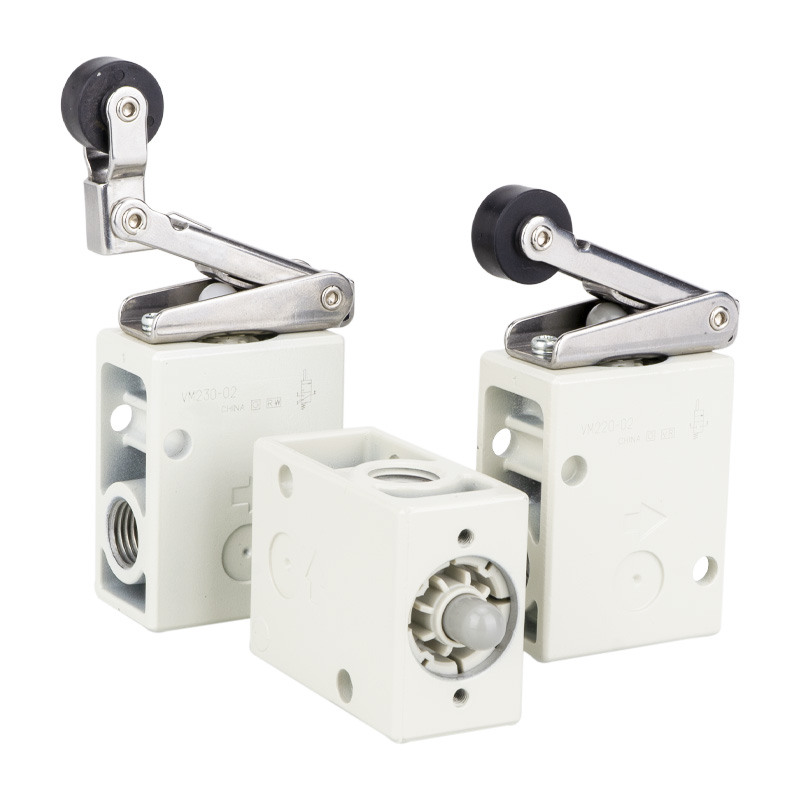

 1. Typ valčekovej páky (pre detekciu limitu zdvihu, najobľúbenejší)

     -- VM231/221: Štandardná POM plastová valčeková páka

     -- VM231S/221S: Valec z kalenej ocele pre náročné pracovné podmienky odolné voči oderu

     -- VM233/223: Jednosmerná páka kladky proti odskoku

  2. Typ s priamym piestom

     VM230/220: Štandardný priamy tlačný piest

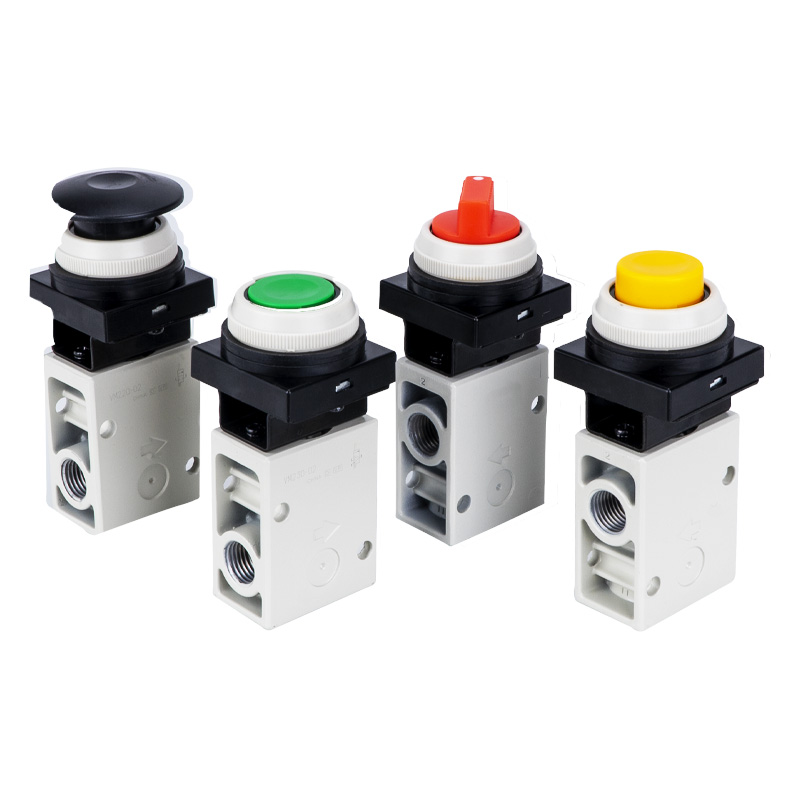

3. Typ tlačidla (pre ručné ovládanie krokovaním)

     -- VM232/222: Ploché štandardné tlačidlo

     -- VM232Y/222Y: Vysoko viditeľná žltá hubicová hlava pre núdzové zastavenie

     -- VM232G/222G: Zelené tlačidlo indikátora

 4. Voliteľné špeciálne ovládače

     Závesná páka, preklápacia páka, uzamykateľný otočný gombík, obojsmerná páka a ďalšie prispôsobené hlavy spúšte

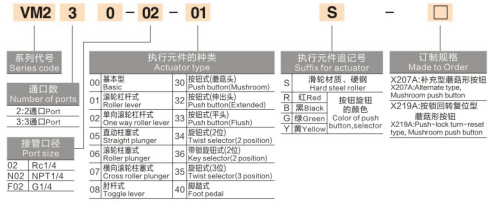

 Vysvetlenie kódu modelu

   1. (Príklad: VM231-02-01S)

     -- VM231: 3-portový okruh + valčekový pákový ovládač

     -- 02: Veľkosť závitu portu (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Rozloženie bočného portu (00 = rozloženie spodného portu)

     -- S: Valec z kalenej ocele (bez prípony = štandardný valec POM)

     -- Farebná prípona: A=štandardná čierna; Y=žltá huba; G = zelené tlačidlo

  2. Spoločné štandardné modely

     -- VM231-02-01A: 3-port, POM roller, Rc1/4, bočný port (univerzálny univerzálny model)

     -- VM231S-02-01A: 3-portový, kalený oceľový valec, Rc1/4, bočný port (náročné pracovné podmienky odolné voči oderu)

     -- VM230-02-00A: 3-port, rovný piest, spodný port

     -- VM232Y-02-01A: 3-portové, žlté hríbové tlačidlo núdzového zastavenia, bočný port

Hlavné výhody produktu

     -- Stredne vysoký prietokový výkon: Cv=0,87, takmer 8-krát vyššia prietoková kapacita ako mini VM1 (Cv=0,11), dokonale prispôsobené strednoprúdovým pneumatickým okruhom

     -- Univerzálny port Rc1/4: Štandardná veľkosť závitu hlavného prúdu pre automatizačné zariadenia s vynikajúcou kompatibilitou medzi modelmi

     -- Spoľahlivé tesnenie taniera: Dobrá vzduchotesnosť, odolnosť voči znečisteniu prachom, rýchla odozva a predĺžená životnosť

     -- Podpora rozloženia dvoch potrubí: Možnosti bočných a spodných portov pre flexibilné rozloženie hustého panela

     - Kompletné pokrytie ovládača: Valčeková páka, piest, ploché tlačidlo a hríbová hlava sú k dispozícii na pokrytie mechanického limitu, manuálneho krokovania a núdzového zastavenia všetkých scenárov

     -- Robustná konštrukcia pre veľké zaťaženie: Kovové telo ventilu; Valec z kalenej ocele s príponou S voliteľný pre tvrdú priemyselnú nepretržitú prevádzku

     -- Dizajn bez mazania: Nízka pracovná záťaž na údržbu, čistá a ekologická prevádzka vzduchového okruhu

Typické aplikačné scenáre

     -- Snímanie limitu zdvihu zariadenia: Detekcia plnej polohy valca / posuvného stola pomocou valčekového pákového ovládača

     - Manuálne ovládanie krokovaním: Uvedenie stroja do prevádzky na mieste a ovládanie panela pomocou tlačidla

     -- Bezpečnostné núdzové blokovanie: Žltá hubicová hlava na rýchle vypnutie vzduchového okruhu

     - Prepínanie prípravkov a prípravkov: Ovládanie pneumatickej slučky upnutia / uvoľnenia

     -- Automatizované výrobné linky: signálne obvody polohy pracoviska a mechanické bezpečnostné blokovacie obvody

     -- Baliace, textilné a tlačiarenské stroje: Vysokofrekvenčné mechanické spúšťacie riadiace slučky

Porovnanie výberu: VM1 VS VM2 Rýchla referenčná tabuľka

Zhrnutie jednej vety

     Stredne veľký mechanický tanierový ventil SOLH VM2 je vybavený univerzálnym portom Rc1/4, Cv=0,87 s vysokou prietokovou kapacitou, vymeniteľnými pohonmi v plnom rozsahu a možnosťami dvojitého bočného/spodného potrubia, ktoré pôsobí ako štandardný hlavný mechanický riadiaci ventil pre všetky pneumatické spínacie obvody priemyselnej automatizácie.
