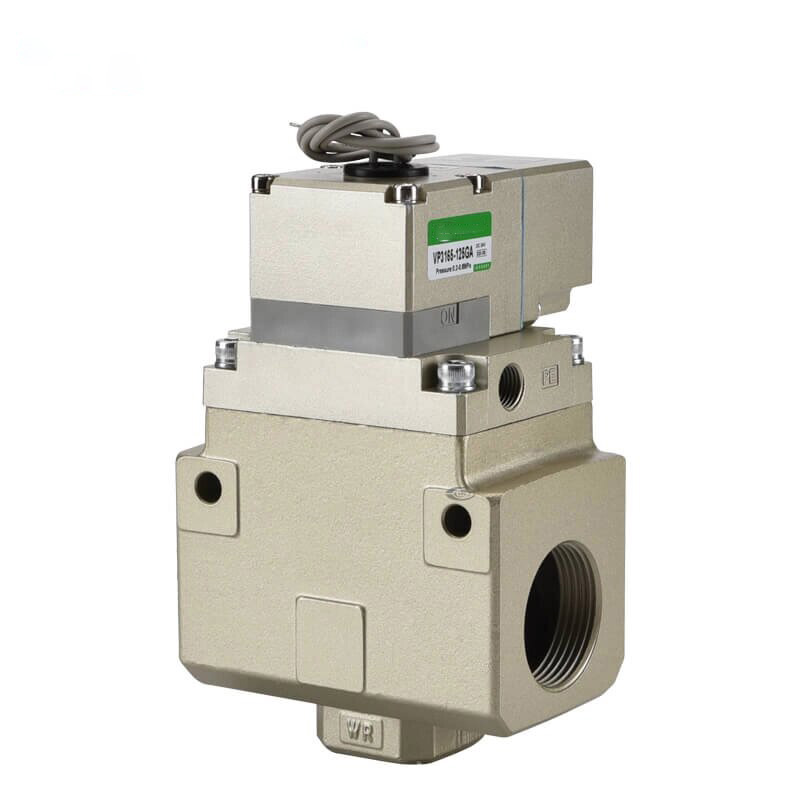

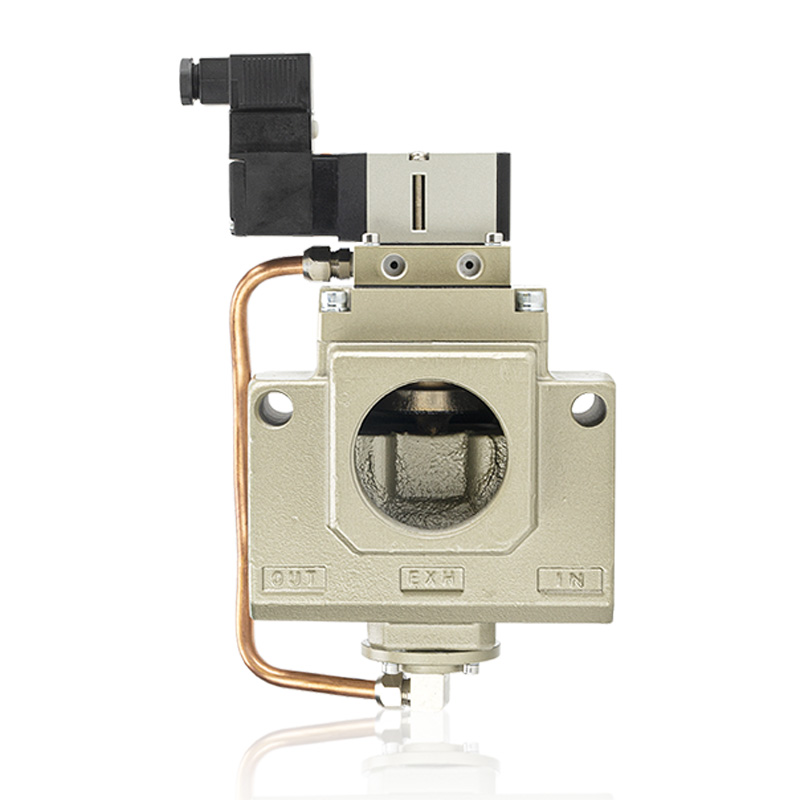

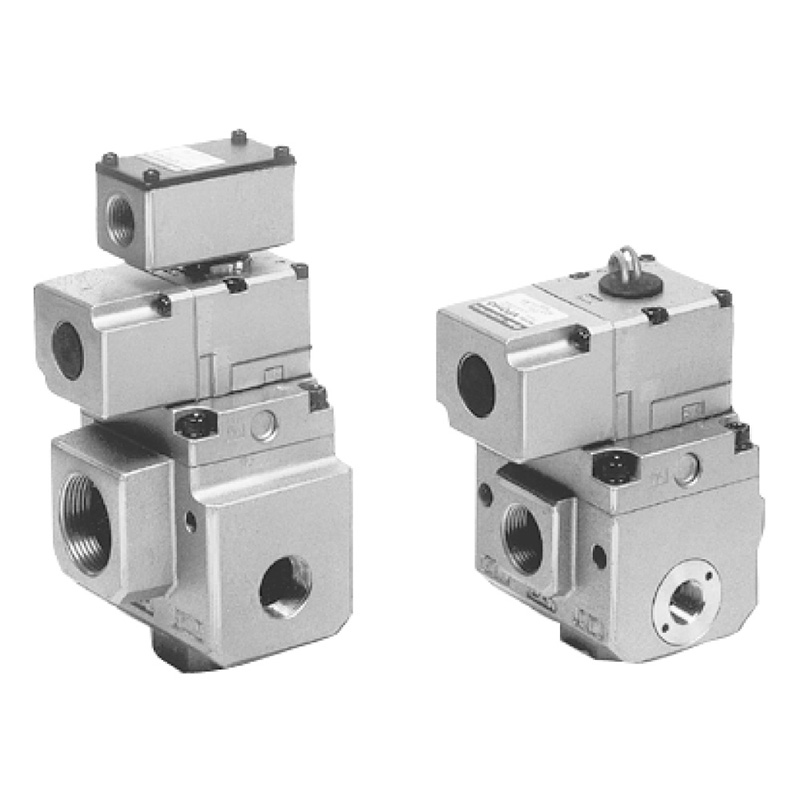

VP3145/31265/3185 Veľký 3-portový solenoidový ventil

SOLH VP series CE certified pilot large-size 3-port solenoid valve features ultra-high flow with port sizes from Rc 3/8" to 1-1/2" and max Cv up to 7.0. Three grades of energy-saving coils (1.55W/0.55W/0.4W) are optional, with switchable NC/NO function without pipe modification, supporting 0~1.0MPa positive pressure and -101.2kPa vacuum conditions. Equipped with ozone-resistant HNBR main seals, FKM pilot seals and built-in dust filter, it allows arbitrary mounting and delivers a 50-million-cycle service life. Perfectly matched with VBA boosters and VBAT air tanks, it also fits heavy cylinders, vacuum fixtures, electrical cabinets, automotive & packaging machinery. Je certifikovaný podľa CE, ASME, GB a ISO9001 a je ideálnym prepínacím ventilom pre veľké zaťaženie pre priemyselné pneumatické posilňovacie a automatizačné systémy.

Veľký 3-portový solenoidový ventil série Richge VP

Značka:SOLH od Richge Technology

Prehľad produktov

     Séria VP SOLH od Richge Technology je pilotne ovládaný trojcestný elektromagnetický ventil s veľkým otvorom a certifikovaný podľa noriem CE a ASME. Tento ventil je vybavený kanálmi s ultravysokým prietokom a viacúčelovými energeticky úspornými elektromagnetickými cievkami a dosahuje životnosť presahujúcu 50 miliónov cyklov. Poskytuje dokonalú kompatibilitu s pneumatickými posilňovačmi SOLH VBA a zásobníkmi vzduchu VBAT, ktoré sú široko nasadené v ťažkej priemyselnej automatizácii a riadiacich systémoch vysokonapäťových elektrických skríň.

Hlavné výhody produktu

1. Nadrozmerný port a super vysoký prietokový výkon

     Séria VP, navrhnutá s proprietárnymi optimalizovanými vnútornými prietokovými kanálmi nezávisle vyvinutými pod značkou SOLH, pokrýva veľkosti portov od Rc 3/8" do 1-1/2", s maximálnym koeficientom prietoku Cv až 7,0 a špičkovým prietokom výfukových plynov dosahujúcim 28 dm³/(s·bar). Jeho charakteristika nízkeho poklesu tlaku umožňuje rýchlu odozvu ventilu a stabilný prívod vzduchu, pričom plne spĺňa požiadavky na ovládanie vysokého prietoku valcov s veľkým priemerom, ťažkých upínacích prípravkov a vysokovýkonných automatizačných zariadení.

2. Viacstupňová energeticky úsporná cievka s nízkym výkonom

     Séria SOLH VP využíva samostatne vyvinuté vysokoúčinné elektromagnetické cievky s tromi voliteľnými stupňami výkonu pre flexibilné prispôsobenie: štandardný 1,55 W, stredne energeticky úsporný 0,55 W a ultranízky výkon 0,4 W. Cievka si zachováva silnú hnaciu silu pri dlhotrvajúcej nepretržitej prevádzke a efektívne znižuje celkovú spotrebu energie továrenských pneumatických systémov.

3. Konvertibilná NC / NO 3-portová logika, Wide Media Adaptation

     Používatelia môžu prepínať medzi normálne zatvorenou a normálne otvorenou prevádzkou bez úpravy rozloženia potrubia, pričom sa prispôsobia rôznej pneumatickej riadiacej logike. Ventil podporuje pretlakové okruhy v rozsahu 0–1,0 MPa a vákuové prostredie až do -101,2 kPa, čo značne rozširuje použiteľné pracovné scenáre.

4. Priemyselná vysokovýkonná konštrukcia proti korózii a znečisteniu

     Hlavný tesniaci krúžok využíva materiál HNBR odolný voči ozónu, zatiaľ čo riadiaci ventil je vybavený tesneniami FKM, aby sa dosiahol spoľahlivý výkon s nulovým únikom. Zabudovaný miniatúrny filter zabraňuje kontaminácii prachu a oleja zablokovaniu cievky pilota a zaisťuje stabilnú prevádzku v prašných a vlhkých priemyselných dielňach. Dizajn bez smeru montáže zjednodušuje montážne postupy na mieste.

5. Perfektné zladenie s kompletným pneumatickým produktovým radom SOLH

     Optimalizované na vytvorenie integrovanej vysokotlakovej riadiacej jednotky v kombinácii so zosilňovačmi tlaku SOLH VBA a vzduchovými nádržami VBAT v rámci technológie Richge. Podporuje tiež párovanie s elektrickými skriňami Schneider BLOKSET a inými bežnými priemyselnými zariadeniami, čím zákazníkom znižuje náklady na montáž a montáž rôznych značiek.

6. Globálne štandardné certifikácie a prísna kontrola kvality

     Všetky ventily SOLH VP sa vyrábajú v rámci systému riadenia kvality ISO 9001 certifikovaného spoločnosťou Richge Technology a prechádzajú overovaním podľa noriem CE, ASME a GB. Každá dokončená jednotka prechádza testovaním plnej odolnosti voči tlaku a životnosti cyklu, aby splnila medzinárodné exportné normy a bezproblémové prijatie pre zámorské priemyselné projekty.

7. Mimoriadne dlhá životnosť a nízke náklady na údržbu

S overenou životnosťou 50 miliónov spínacích cyklov ventil predlžuje intervaly výmeny komponentov a skracuje prestoje zariadenia, čím prináša trvalé dlhodobé ekonomické výhody pre automatizované výrobné linky.


Kompletná tabuľka technických špecifikácií

Parameter
Špecifikácia
Hlavné modely
VP3145 / VP3165 / VP3185
Port závit
Rc 3/8", 1/2", 3/4", 1"; NPT vlákno prispôsobiteľné
Maximálny pracovný tlak
1,0 MPa (145 psi); Kontrolný tlak: 1,5 MPa
Prevádzkový rozsah vákua
Až do -101,2 kPa
Prietokový koeficient Cv
5,5 ~ 7,0
Prietok výfukových plynov (Port 2→3)
23 ~ 28 dm³/(s·bar)
Spotreba energie cievky
Štandardný: 1,55W; Úspora energie: 0,55W; Ultra nízky výkon: 0,4W
Prevádzková teplota
0 ℃ ~ 60 ℃ (nie je povolená vnútorná námraza)
Materiál hlavného tesnenia
HNBR odolný voči ozónu; Tesnenie pilota: FKM
Typ elektrického terminálu
Zástrčkové svorky DIN / DL / DS / DZ
Autorizované certifikácie
CE, ASME, norma GB, ISO 9001

Typické aplikačné scenáre

     -- Výrobné linky na automatizáciu pre veľké zaťaženie: Poháňajte veľké valce, upínacie prípravky a stabilizujte prívod vysokotlakového vzduchu pre manipulátory

     --Pneumatické systémy zvyšovania tlaku: Zladené podporné komponenty pre zosilňovače SOLH VBA a zásobníky vzduchu VBAT

     --Ovládanie vysokonapäťovej elektrickej skrine: Kompatibilné so skriňami Schneider BLOKSET na ovládanie zapnutia a vypnutia plynového okruhu

     --Vákuové a nízkotlakové presné zariadenia: Stroje na spracovanie polovodičov a vákuové držiaky

     -- Automobilový priemysel, elektronika a baliace stroje: Rýchle obrátenie dráhy vzduchu s veľkým prietokom na zlepšenie efektívnosti výrobného cyklu


Zhrnutie jednej vety

     Veľkorozmerný 3-portový pilotný solenoidový ventil série SOLH VP s technológiou Richge sa môže pochváliť mimoriadne vysokou prietokovou kapacitou, viacstupňovými energeticky úspornými cievkami, prepínateľnými funkciami NC/NO a životnosťou 50 miliónov cyklov, pričom slúži ako optimálny vysokovýkonný spínací komponent pre pneumatické posilňovacie systémy, vákuové zariadenia a automatizáciu elektrických skríň.
