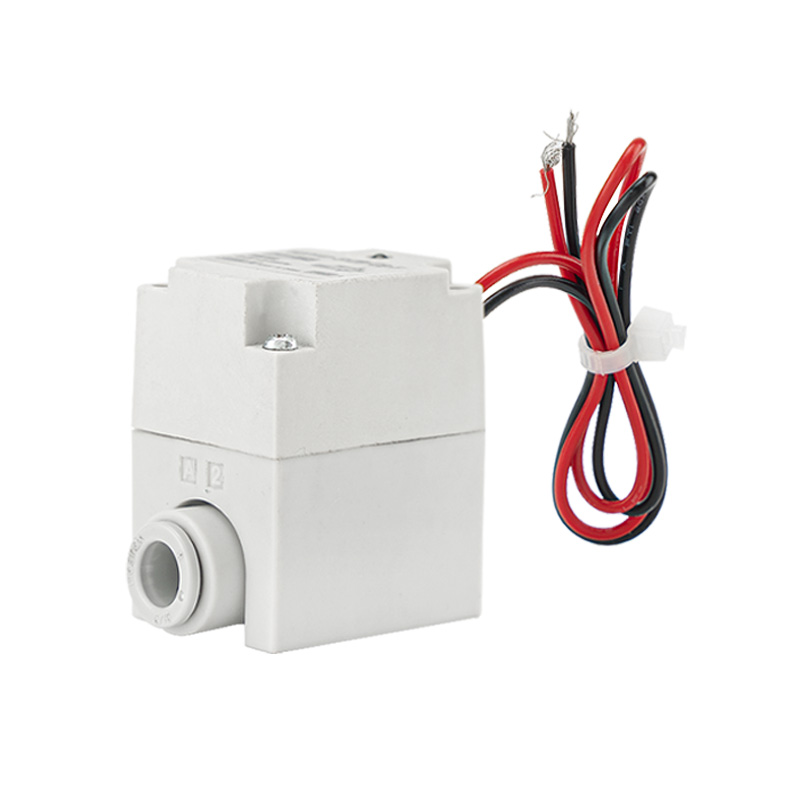

2-portový pilotný elektromagnetický ventil série VQ21A – pre suchý čistý vzduch

Značka:SOLH od Richge Technology

1. Umiestnenie produktu

     Séria SOLH VQ21A je pilotom riadený 2-cestný solenoidový ventil vyvinutý výhradne pre okruhy suchého stlačeného vzduchu na realizáciu ovládania vzduchového okruhu zapnutia a vypnutia. Integruje ultrarýchlu odozvu, veľkú prietokovú kapacitu, predĺženú životnosť a mini ľahký obrys. Tento vyhradený riadiaci komponent je ideálny pre systémy suchého vzduchu, fúkanie vzduchu, odsávanie a čistenie priemyselných pracovných podmienok.

2. Hlavné kľúčové vlastnosti

--Optimalizované pre suchý čistý vzduch a bezolejové okruhy

     Vnútorná štruktúra a tesniace materiály sú špeciálne prispôsobené pre suchý stlačený vzduch. Zodpovedá bezolejovým systémom prívodu čistého vzduchu, aby poskytoval stabilný konzistentný výkon a výrazne predlžoval životnosť.

--Konštrukcia pilotného pohonu so stabilným spúšťaním pri nízkom tlaku

     Funguje hladko pri nízkom vstupnom tlaku a zostáva funkčný aj pri kolísajúcom tlaku zdroja vzduchu. Vyznačuje sa vysokou rýchlosťou odozvy, nízkou spotrebou energie cievky a plynulým spínaním.

--Kompaktné ľahké telo s vysokou prietokovou kapacitou

     Malé rozmery a nízka hmotnosť zaberajú minimálny priestor na inštaláciu. Optimalizované vnútorné prietokové kanály ponúkajú vynikajúcu prietokovú kapacitu na uspokojenie požiadaviek na odsávanie a fúkanie vzduchu s vysokým objemom.

--Ultra rýchla odozva a nepretržitá vysokofrekvenčná prevádzka

     Extrémne krátky čas odozvy podporuje trvalé prepínanie s vysokým cyklom, dokonale sa hodí pre vysokorýchlostné preplachovanie, vstrekovanie tekutín a aplikácie s prerušovaným pulzným riadením.

--Integrované jednodotykové zasúvacie fitingy pre zjednodušenie potrubia

     Dodáva sa s predinštalovanými integrovanými rýchlospojkami z výroby. Hadičky je možné pripojiť priamo bez ďalších adaptérov, čo výrazne skracuje čas montáže a údržby na mieste.

-- Dlhá životnosť a prevádzka bez mazania

     Prémiová elastická tesniaca konštrukcia eliminuje potrebu mazacieho oleja, udržiava čisté a ekologické vzduchové slučky so stabilnou dlhodobou prevádzkou a nízkou poruchovosťou.

--IP65 vysoký stupeň ochrany a silná adaptabilita na životné prostredie

     Prachotesná a kvapkajúca konštrukcia odoláva kontaminácii olejom a mechanickým vibráciám, spoľahlivá pre všeobecné automatizačné zariadenia a drsné prostredie priemyselných dielní.

--Zamknuté nástrojom Voliteľné manuálne prepísanie

     Manuálne tlačidlo uzamknuté na nástroji je k dispozícii na ladenie zariadenia, rutinnú kontrolu a núdzové manuálne prepínanie, čím sa zvyšuje bezpečnosť a pohodlie prevádzky.

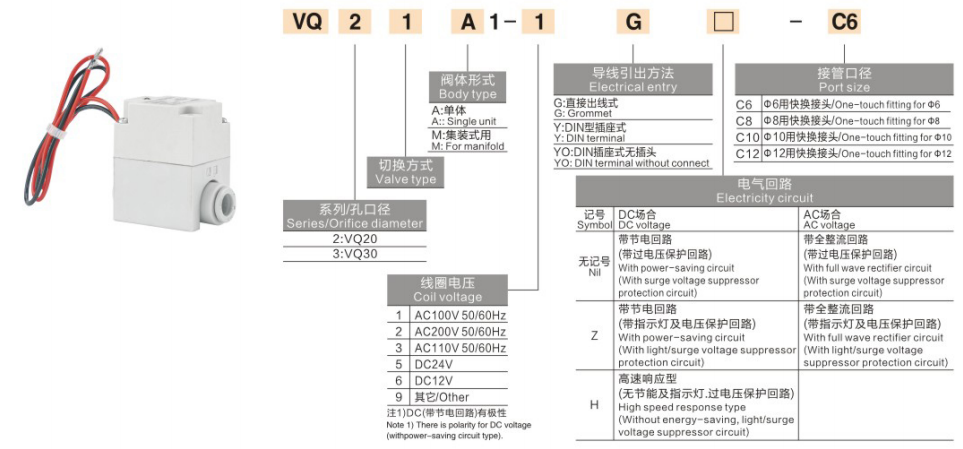

3. Úplné technické špecifikácie

     --Rozloženie portov: 2-portový, 2-polohový jednoduchý solenoid

     -- Prevádzkový typ: Pilotná prevádzka

     --Použiteľné médium: Suchý stlačený vzduch

     --Rozsah pracovného tlaku: 0,01 ~ 0,6 MPa

     --Okolitá a stredná teplota: -10 ℃ ~ +50 ℃

     --Čas odozvy: ≤7 ms

     -- Veľkosti rýchleho pripojenia: φ6 / φ8 nástrčné spojky (C6 / C8)

     --Typ tesnenia: Elastické gumové tesnenie

     --Požiadavka na mazanie: Bez mazania

     --Manuálna prevádzka: Voliteľné ručné ovládanie zablokované nástrojom

     --Dostupné napätia cievky: DC12V / DC24V, AC100V / AC110V / AC200V / AC220V

     - Stupeň ochrany: IP65 prachotesný a odolný voči kvapkaniu

     --Možnosti montáže: Samostatná montáž na jednu / rozdeľovaciu montáž

4. Typické aplikačné scenáre

     --Ovládanie zapnutia a vypnutia pre rozvody suchého vzduchu a systémy prívodu čistého bezolejového vzduchu

     - Čistenie obrobku, odstraňovanie prachu, chladenie vzduchom a regulačné obvody výfuku

     --Automatizované stroje na balenie, elektroniku, tlač a spracovanie potravín

     --Pneumatické slučky vyžadujúce ultra rýchlu odozvu, veľký prietok, dlhú životnosť a kompaktné rozmery inštalácie

Zhrnutie jednej vety

     SOLH VQ21A pilotne ovládaný 2-cestný solenoidový ventil určený pre suchý vzduch poskytuje ultra rýchlu odozvu ≤7 ms, veľký prietok, kompaktný ľahký dizajn, integrované nástrčné spojky a bezúdržbový výkon, pričom slúži ako efektívne riešenie ovládania zapnutia a vypnutia pre všetky okruhy suchého čistého vzduchu.
