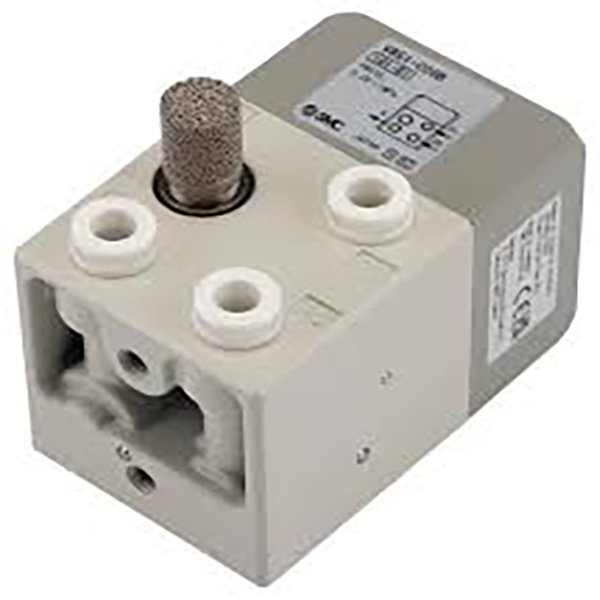

Pneumatický dvojručný bezpečnostný regulačný ventil série VR51

Značka:SOLH od Richge Technology

Umiestnenie produktu

     Séria VR51 je špeciálny pneumatický dvojručný bezpečnostný regulačný ventil. Jeho základná bezpečnostná logika vyžaduje súčasné stlačenie dvoch nezávislých tlačidiel do 0,5 sekundy, aby sa vytvoril výstup vzduchu. Je špeciálne vyvinutý, aby zabránil nehodám pri rozdrvení, zovretí a rezaní rúk na hydraulických lisoch, nitovacích strojoch, rezacích zariadeniach a iných nebezpečných strojoch, plne v súlade s medzinárodnými bezpečnostnými normami EN ISO 13851 a EN574.

Základný pracovný princíp a bezpečnostná logika

1. Duálny vstup A logika brány

     -- Dva nezávislé vstupné porty signálu P1 a P2

     -- Výstup vzduchu na porte A sa aktivuje len vtedy, keď oba vstupné signály prídu v časovom rozdiele menšom ako 0,5 sekundy

     -- Prívod výstupného vzduchu sa okamžite preruší, ak sa uvoľní niektoré tlačidlo alebo sa stratí jeden signál

2. Vnútorná mechanická štruktúra

     -- 3/2-cestný 2-polohový pneumatický logický ventil bez vratnej pružiny

     - Zabudovaný mechanizmus sledovania časového oneskorenia 0,5 s na elimináciu sekvenčného podvádzania jednou rukou

     -- Štandardný tlmič predinštalovaný na výfukovom hrdle R

Úplné technické špecifikácie

     -- Použiteľná kvapalina: Stlačený vzduch

     -- Rozsah prevádzkového tlaku: 0,25 ~ 1,0 MPa

     -- Kontrolný tlak: 1,5 MPa

     -- Teplota okolia: -5 ~ +60 ℃ (zakázaná tvorba námrazy)

     -- Možnosti portu: C06: metrická φ6 zasúvacia armatúra spomaľujúca horenie C07: 1/4" imperiálna zasúvacia armatúra spomaľujúca horenie

     -- Čistá hmotnosť: pribl. 340 g

     -- Bezpečnostné certifikácie: EN ISO 13851, EN574, CE, RoHS

 Definícia kódu modelu

1.Príklad: VR51-C06-B

     -- VR51: ​​Kód série pre dvojručný poistný ventil

     -- C06 / C07: Veľkosť zasúvacieho portu C06 = konektor hadičky φ6 C07 = konektor hadičky 1/4"

     -- Prípona B: Možnosť montážnej konzoly Bez prípony = Verzia potrubia zadného portu B = Vybavená kovovou montážnou konzolou (VR51B)

2. Populárne štandardné modely

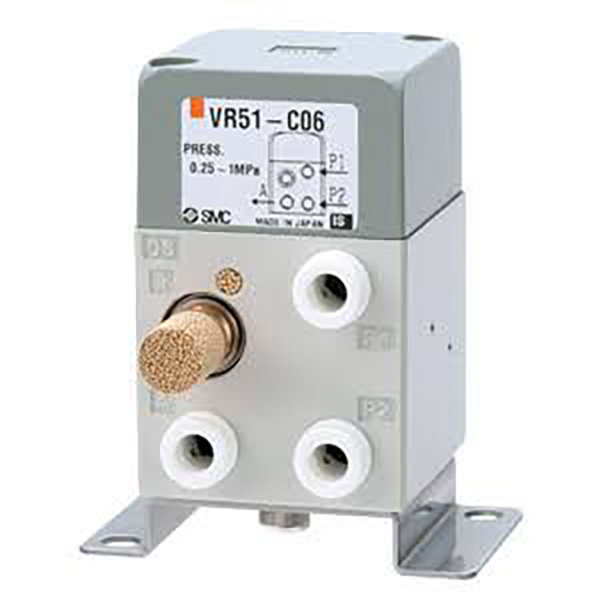

     --VR51-C06: φ6 zasúvacie, zadné potrubie (najpoužívanejšie)

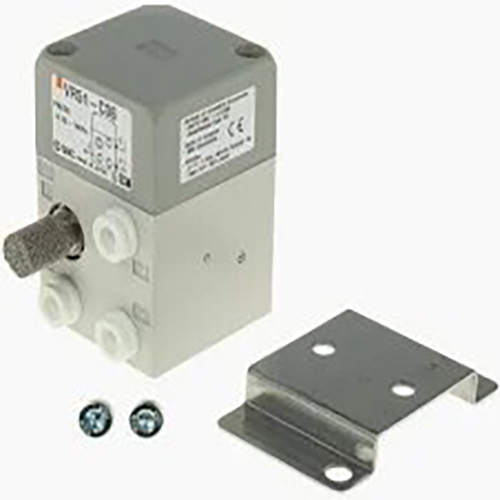

     --VR51-C06B: φ6 nástrčný s montážnou konzolou

     --VR51-C07: 1/4" nástrčné, zadné potrubie

Hlavné bezpečnostné výhody

1. Povinné synchrónne dvojručné ovládanie Anti-Cheat dizajn

     Platný výstup signálu sa spustí len vtedy, keď obe ruky stlačia tlačidlá do 0,5 s; ovládanie jednou rukou nemôže aktivovať zariadenie. Stroj sa zastaví ihneď po uvoľnení akéhokoľvek tlačidla.

2. Kompletná pneumatická konštrukcia pre vnútornú bezpečnosť

     100% vzduchový pohon bez akýchkoľvek elektrických komponentov; bezpečnostný výkon zostane počas výpadku napájania nedotknutý. Konštrukcia odolná proti výbuchu funguje spoľahlivo vo vlhkom, prašnom a horľavom dielenskom prostredí.

3. Robustná bezúdržbová konštrukcia s dlhou životnosťou

     Konštrukcia cievky odolná voči opotrebovaniu s vynikajúcou kapacitou proti kontaminácii. Prevádzka bez mazania; tlmič je súčasťou štandardného príslušenstva na zníženie pracovnej záťaže pri montáži na mieste.

4. Flexibilná viacsmerná inštalácia

     Podporuje rozloženie zadného alebo spodného potrubia. Voliteľná montážna konzola umožňuje jednoduchú inštaláciu panelu a rámu zariadenia pre rôzne rozloženia stroja.

Typické scenáre bezpečnostných aplikácií

     -- Pneumatické lisy a nitovacie stroje: Obojručná spúšť, aby sa predišlo poraneniam rozdrvením rúk

     - Stroje na rezanie a strihanie: Povinná aktivácia pomocou dvoch tlačidiel, aby sa predišlo nehodám pri rezaní

     -- Upínacie a lisovacie stanice: Bezpečnostné blokovanie na elimináciu rizika privretia

     - Pomocné zariadenia na vstrekovanie a lisovanie: Bezpečný blokovací obvod spustenia

     -- Poloautomatické montážne výrobné linky: Ochrana rúk pre nebezpečné prevádzkové zóny

Zhrnutie jednej vety

     Celopneumatický obojručný bezpečnostný blokovací ventil SOLH VR51 má vstavanú 0,5s synchrónnu detekčnú logiku, úplnú bezpečnostnú certifikáciu EN ISO 13851, 3/2-cestný dizajn a samozhášacie zasúvacie armatúry, ktoré slúžia ako štandardný bezpečnostný komponent na zabránenie nebezpečenstvu zovretia a rozdrvenia rúk na všetkých typoch pneumatických spracovateľských zariadení.
