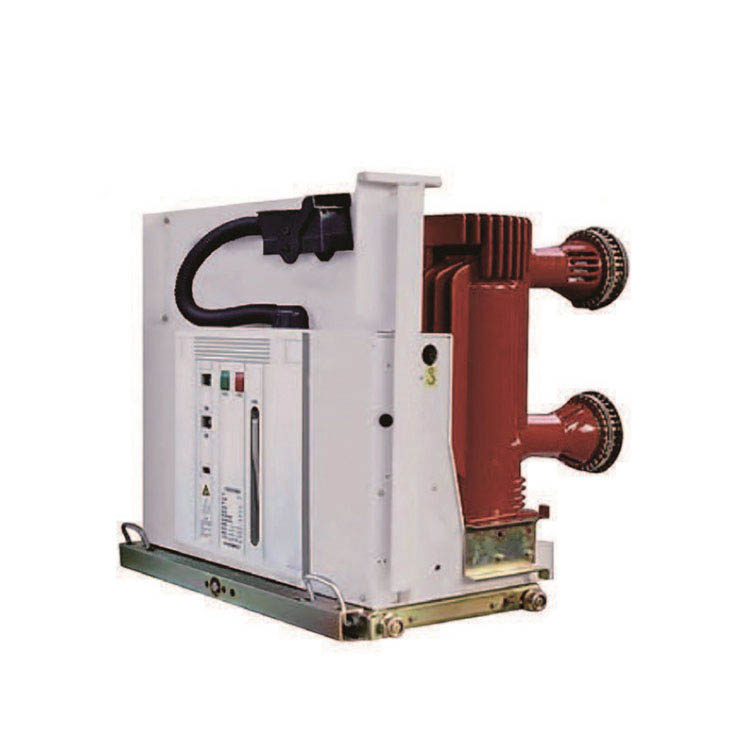

VSG-24 Vstavaný pól typu VCB istič vnútorného ističa 24 kV

VSG-24 Vstavaný pól typu VCB istič vnútorného ističa 24 kV

    Tieto princípy dnes oveľa viac ako kedykoľvek predtým tvoria základ nášho úspechu ako medzinárodne aktívneho podnikania v strednej veľkosti pre distribučnú skrinku transformátorov, skrinky na nízko napätie, trojfázové Ransformer. Dostanete našu profesionálnu odpoveď do 8 hodín. Dôverujte nám, nikdy nestratíte srdce. Slúžime spoločnosti a používateľom s myšlienkou rozvoja industrializácie. Od nášho založenia sme nadviazali dlhodobé družstevné vzťahy s mnohými podnikami s vysokokvalitnými výrobkami, primeranými cenami a vynikajúcimi službami.

    Séria VSG-24 série vnútorného napätia vákuového vysielača s vloženými pólmi je tri fázové zariadenia A.C 50Hz vnútorné distribučné zariadenia s menovitom napätia 24 kV. Používa sa na ochranu a riadenie elektrických zariadení v oblasti priemyslu a Ming Enterprise, elektrárne a rozvodne.

Hlavný vodivý obvod tohto typu vákuový istič používa zabudovaný stĺp, ktorý sa zhoduje s modulárnou organizáciou a integrovanou rukoväťou ukladania energie. Celkové usporiadanie je primerané, dokonale s stručnosťou a skutočne si uvedomujú voľnú údržbu a dlhšiu mechanickú a elektrickú životnosť.

Vnútorný vysúvací obvod

    Vnútorné vysúvacie ističe sú vhodné pre trojfázové striedavé napájacie systémy s menovitým napätím až do 12 ~ 24 kV a frekvenciou 50/60 Hz. Všeobecne sa používajú v elektrárňach, rozvodniach, petrochemických látkach, metalurgii, výrobe a iných odvetviach, letiskách, obytných oblastiach atď. Kontrola a ochranu elektrických zariadení, najmä pri príležitostiach, ktoré je potrebné prevádzkovať zriedka pri menovitom prúdovom alebo viacnásobnom obvodovom prúde. Môže byť nainštalovaný do vnútorného rozvádzacieho rozvádzača, ako je typ Kyn28 alebo AMS.

    Pirenec je vyrobený zo zrelej technológie APG. Aplikácia vyrovnávacej pamäte terminálu VD4 zaisťuje, že terminál v interiéri je v akomkoľvek prevádzkovom prostredí spoľahlivejší. VD4 môže plne splniť požiadavky GB, DL, IEC, DIN, VDE a štandardov iných pokročilých priemyselných krajín.

Vákuový istič sa skladá hlavne z troch častí: hasiaceho komory na hasenie oblúka, operačný mechanizmus, držiak a ďalšie komponenty.

1. Hasiaci komora vákua

   Podľa rôznych typov spínačov existujú hasiace komory s keramickým vákuom s vonkajšími obrazovkami, hasiace komory s malými vákuovými oblúkmi so stredne utesnenými šálkami v tvare pozdĺžnych magnetických polí a vnútorným utesneným skleneným oblúkom hasiacim oblúkom. Základná štruktúra je nasledovná:

1) Vzduchá izolačná škrupina ： Vzduchový izolačný systém zložený z keramiky, skla alebo mikrokryštalického skla vzduchový izolačný valček, pohyblivý koncový kryt, pevný koncový kryt a rúrka z nehrdzavejúcej ocele je vakuová utesnená nádoba. Aby sa zabezpečila vzduchotesnosť, okrem prísnych prevádzkových postupov v type tesnenia sa od samotného materiálu vyžaduje aj malá priedušnosť a vnútorné uvoľňovanie plynu.

2) Vodivý systém ： Skladá sa z pevnej vodivej tyče, pevného povrchu oblúka, pevného kontaktu, pohybujúceho sa kontaktu, pohybujúceho sa povrchu oblúka a pohyblivej vodivej tyče. Kontaktná štruktúra môže byť zhruba rozdelená na tri typy: valcový kontakt, priečne zakrivený povrch Magnetického poľa Krivený povrch s špirálovým tvarom a pozdĺžne kontakt magnetického poľa. V súčasnosti tento typ oblúka hasiaceho komory prijíma technológiu pozdĺžneho magnetického poľa, ktorá má silné a stabilné oblúkové hasiace schopnosť.

3) Shielding System ： Shielding Cover je nevyhnutnou zložkou vo vákuovom oblúku hasiacej komory a existujú rôzne typy tieniaceho krytu, ako je napríklad hlavný tieniaci kryt obklopujúci kontaktný bod, vlnitý kryt tienenia potrubí a kryt vyrovnania napätia. Funkcia hlavného tieniaceho krytu je nasledovná: ①, aby sa zabránilo striekaniu produktov na vnútornú stenu izolačného plášťa počas procesu oblúka, čím sa znížila izolačná pevnosť škrupiny. ② Zlepšenie rovnomernosti distribúcie elektrického poľa v oblúkovej hasiacej komore je prospešné na zníženie sily miestneho poľa a podporu miniaturizácie vákuového oblúka hasiaceho kondenzačného oblúka a absorbovania určitej oblúkovej energie je prospešná pre zotavenie dielektrickej sily medzery s oblúkom.

2. Prevádzkový mechanizmus

   Podľa rôznych typov ističov sa používajú rôzne prevádzkové mechanizmy. Medzi bežné prevádzkové mechanizmy patrí prevádzkový mechanizmus pružiny (VS1), prevádzkový mechanizmus permanentného magnetu a kombinovaný prevádzkový mechanizmus (VBD).

Ostatné časti: vozidlá podvozku, izolačné držiaky, izolátory atď.

Aké sú charakteristiky vákuových ističov

(1) silná lámavá kapacita, až 50 kA; Po zlomenine sa médium medzi trhlinami rýchlo zotavuje a médium nie je potrebné nahradiť.

(2) Otváracia vzdialenosť kontaktu je malá. Kontaktná prelomová vzdialenosť vákuového ističa 10 kV je iba asi 10 mm. Požadovaný prevádzkový výkon je malý, akcia je rýchla, prevádzkový mechanizmus sa dá zjednodušiť a životnosť sa môže rozšíriť. Všeobecne platí, že údržba sa nevyžaduje približne 20 rokov.

(3) Krátky oblúkový hasiaci čas, nízke oblúkové napätie, nízka energia oblúka, nízka strata kontaktu a viacnásobné prerušenia.

(4) Mobilná vodiaci tyč má malú zotrvačnosť a je vhodná na častú prevádzku.

(5) Pri prevádzke prepínača je hluk akcie nízky, takže je vhodný na použitie v mestách.

(6) Oblúkové hasiace alebo izolačné médiá nepoužívajú olej a nedochádza k nebezpečenstvu požiaru ani výbuchu.

(7) Kontaktná hlava je úplne utesnená štruktúra, ktorá nezníži jej výkon v dôsledku vplyvu vlhkosti, prachu a škodlivých plynov. Spoľahlivá prevádzka a stabilný výkon. Ako nezávislý komponent je ľahká inštalácia a ladenie oblúka hasiaceho oblúka.

(8) Počas služobnej životnosti vákuového ističa sa kontaktná časť nevyžaduje údržbu a kontrolu. Aj keď sa vykonáva údržba a kontrola, požadovaný čas je veľmi krátky.

(9) Oblúk sa zhasne v uzavretej nádobe a oblúk a horúci plyn nie sú vystavené.

(10) Vybavené viacerými funkciami pre reklácie, vhodné pre aplikácie Distribution Networks

Výhoda:

• Jednoduchá štruktúra
• Prispôsobte sa na ultra nízku rezistenciu na prerušovač
• Optimalizácia adaptácie a mechanizmus prevádzky modulárnej pružiny
• Vhodné pre časté operácie
• Bezplatná údržba, dlhá životnosť
• Vysoko spoľahlivý výkon

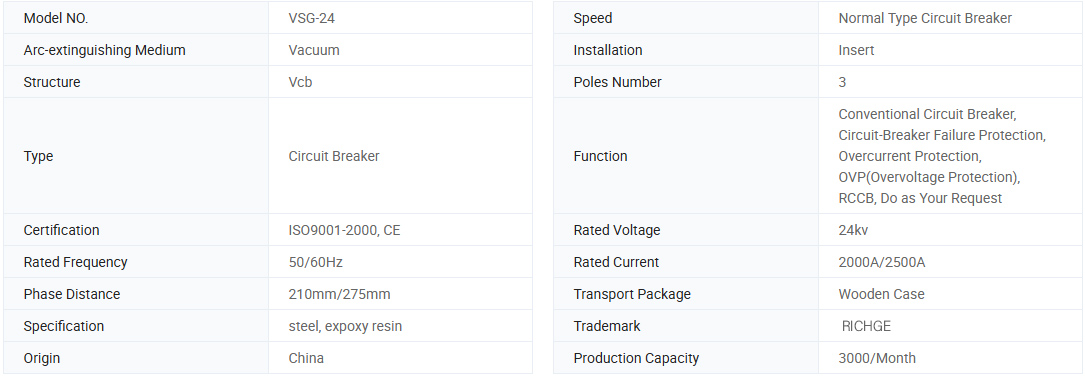

Základné informácie.

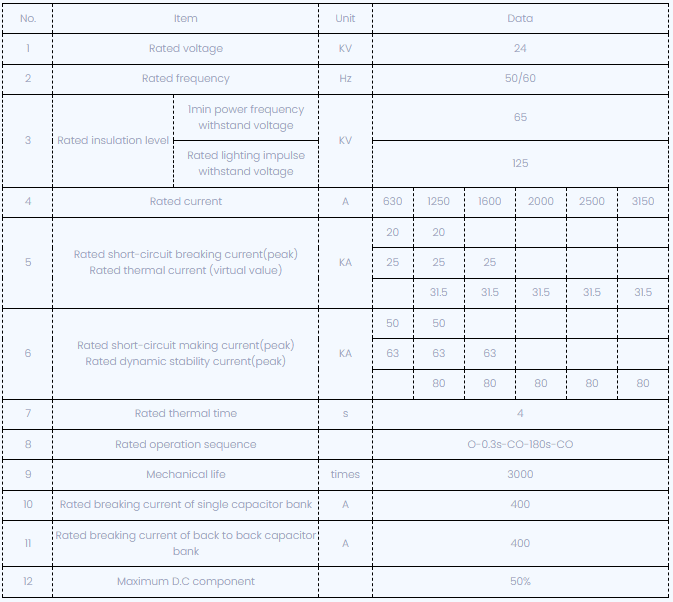

Technické parametre

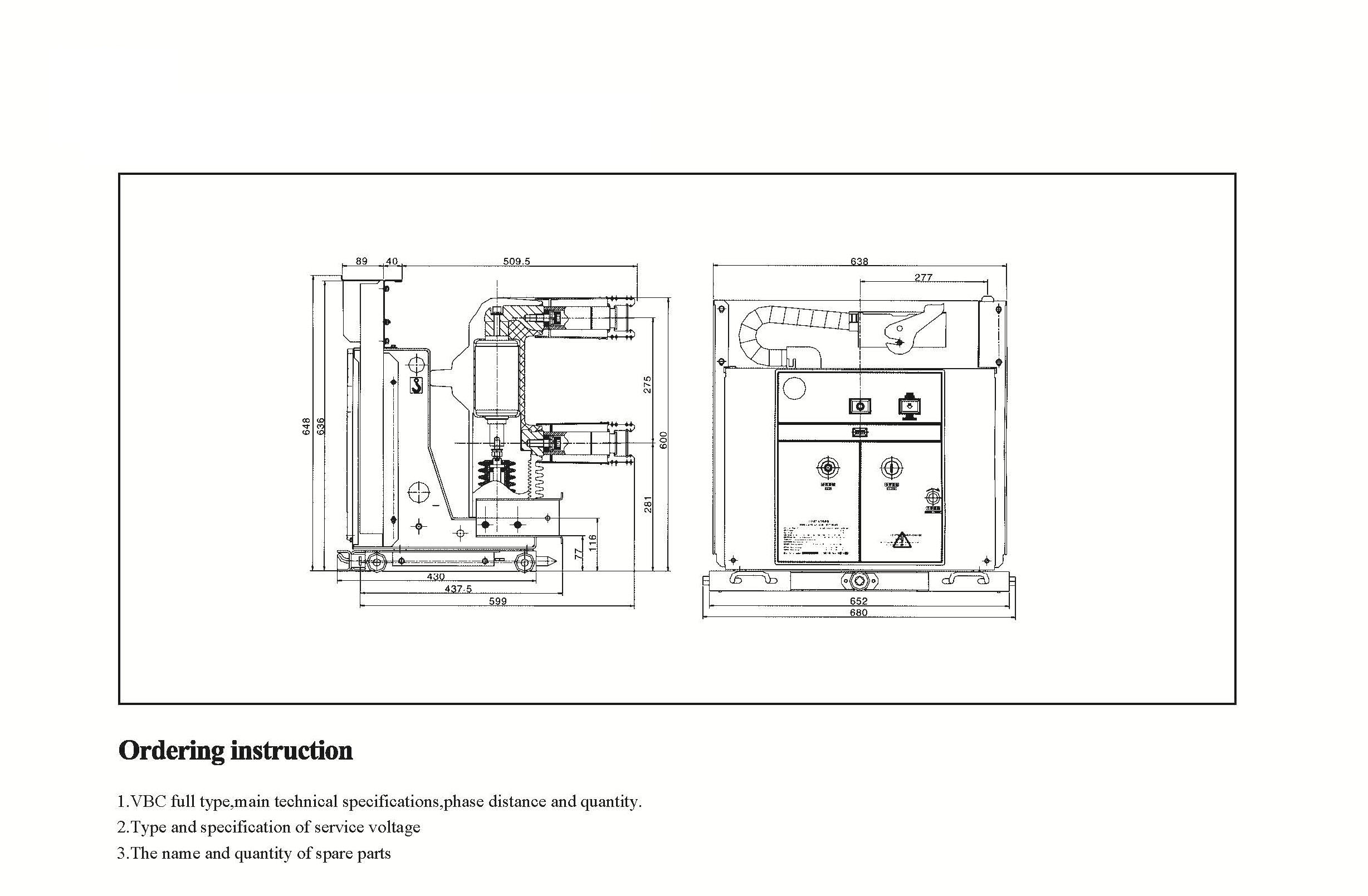

Technické výkresy

Servisné prostredie pre vysokorýchlostný vákuový istič (VCB)

a) Teplota vzduchu: najvyššia teplota: +40 ° C; najnižšia teplota: -25 ° C

B) Vlhkosť: mesačná priemerná vlhkosť je 95%; Denná priemerná vlhkosť je 90%.

C) Nadmorská výška: Maximálna výška inštalácie: 2500 m

d) Zrejme neexistuje žiadny okolitý ovzduší znečistený korozívnymi a horľavými plynmi, parou atď.
