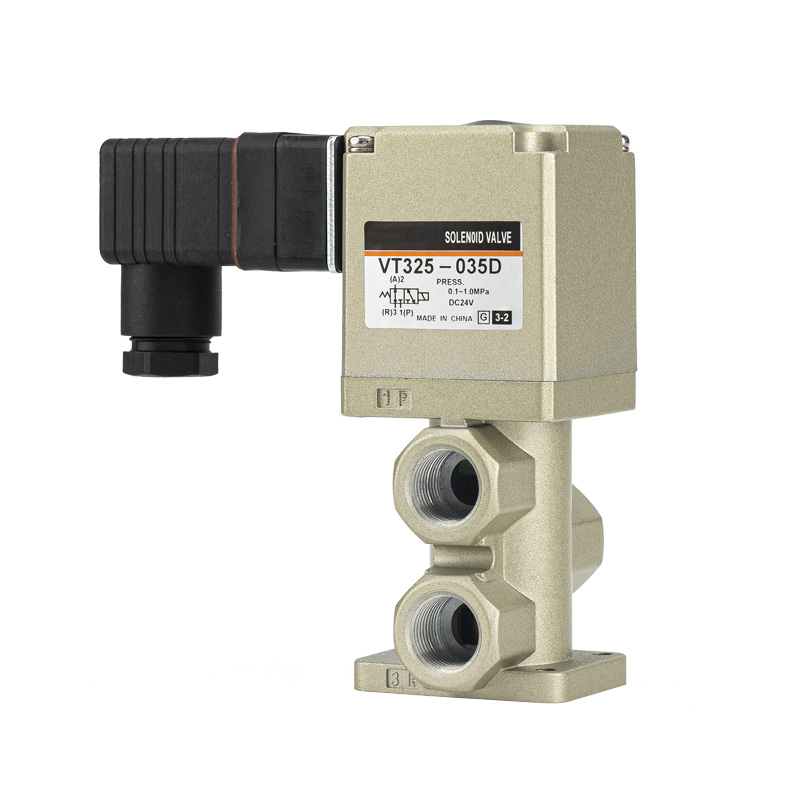

Solenoidový ventil série VT325 s 3 portami – typ s priamo pôsobiacim tanierovým ventilom

Značka:SOLH od Richge Technology | Štandard SOLH

1. Umiestnenie produktu

     Séria SOLH VT325 je priamočinný tanierový 3-cestný solenoidový ventil s plne elastickým tesnením. Určený pre okruhy stlačeného vzduchu a inertného plynu, vykonáva zapínanie a vypínanie vzduchového okruhu, smerové spínanie a reguláciu výfuku. VT325, ktorý podporuje spúšťanie pri nulovom tlaku a je kompatibilný s podmienkami pretlaku aj plného vákua, slúži ako vysokofrekvenčný, stabilný a spoľahlivý pneumatický spínací komponent pre všeobecné priemyselné automatizačné zariadenia.

2. Hlavné kľúčové vlastnosti

--Priama štruktúra taniera a spustenie s nulovým tlakom

     Nie je potrebný minimálny prevádzkový tlak. Pracuje stabilne v celom rozsahu kladného tlaku 0–1,0 MPa. Vákuová verzia podporuje pracovný tlak až do -101,2 kPa, plne prispôsobiteľná pre nízkotlakové, podtlakové a vysokotlakové pracovné scenáre.

-- Multifunkčný dizajn 6 v 1 pre univerzálne potrubie

     Zmenou režimov pripojenia portov realizuje jeden ventil 6 funkčných režimov, vrátane NC (normálne zatvorený), NO (normálne otvorený), delenia prietoku a výberu prietoku. Pokrýva rôzne požiadavky na pneumatickú logiku s vynikajúcou všestrannosťou a flexibilnou konfiguráciou.

--Ultra vysoká prietoková kapacita a rýchla odozva

     Ventil je vybavený optimalizovanými vnútornými prietokovými kanálmi a poskytuje veľký prietokový koeficient C=6,1 dm³/(s·bar). Dosahuje rýchlu odozvu ≤ 30 ms a podporuje maximálnu spínaciu frekvenciu 5 Hz, dokonale sa hodí na vysokorýchlostné pneumatické spínanie a reguláciu prívodu vzduchu s vysokým prietokom.

- Prevádzka bez elastického tesnenia a mazania

     Používa vysokokvalitné elastické tesniace materiály pre vynikajúcu vzduchotesnosť, ochranu proti starnutiu a dlhú životnosť. Prevádzka úplne bez mazania zaisťuje čisté plynové okruhy, šetrnosť k životnému prostrediu a výrazne znížené denné náklady na údržbu.

--Kompaktná konštrukcia a flexibilná inštalácia

     Mini a kompaktné telo šetrí inštalačný priestor. Podporuje metódy priameho káblového vývodu aj zásuvky. Vybavené štandardným neblokovacím tlačidlom pre ručné ovládanie na mieste pre pohodlné ladenie, kontrolu a núdzové manuálne prepínanie.

- Možnosť montáže na rozvod a silná kompatibilita

     Podporuje hustú montáž a stohovanie. Rozmerovo kompatibilný so štandardnými priemyselnými ventilovými ostrovčekmi, vďaka čomu je ideálny pre modulárne centralizované pneumatické riadiace systémy a automatizované integrované zariadenia.

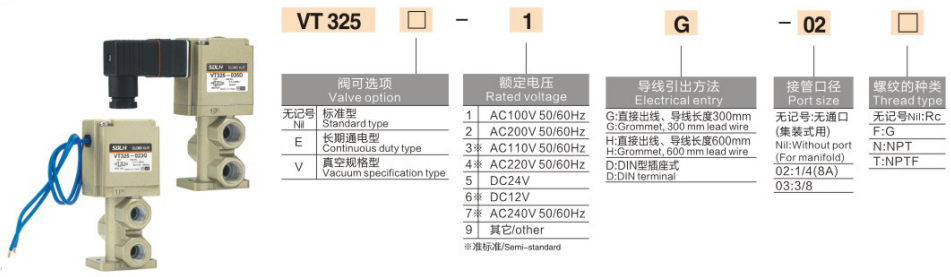

3. Úplné technické špecifikácie

     --Konfigurácia portu: 3-portový, 2-polohový jednoduchý solenoid

     --Typ operácie: Priamo pôsobiaci tanierový typ

     --Metóda tesnenia: Vysokovýkonné elastické gumové tesnenie

     --Použiteľná kvapalina: stlačený vzduch, inertný plyn

     --Prevádzkový tlak: 0–1,0 MPa; Typ vákua: -101,2 kPa ~ 0,1 MPa

     --Kontrolný tlak: 1,5 MPa

     - Rozsah teplôt okolia: 5 ℃ ~ 50 ℃

     --Doba odozvy: ≤30 ms (testované pri 0,5 MPa)

     --Max. prevádzková frekvencia: 5 Hz

     -- Mazanie: Dizajn bez mazania

     --Manuálna prevádzka: Štandardný typ bez blokovania; typ s blokovaním nástroja voliteľný

     --Veľkosť portu: Rc 1/4, Rc 3/8

     --Napätie cievky: DC24V, AC110V, AC220V a prispôsobiteľné možnosti

4. Typické aplikačné scenáre

     --Pneumatické ovládanie pre automatizované výrobné linky, robotické ramená a upínacie prípravky

     - Fúkanie prachu, tryskanie tekutín a adsorpcia vákua a systémy prerušenia vákua

     -- Baliace, tlačiarenské, textilné a drevospracujúce stroje

     --Automatizačné zariadenia vyžadujúce štart s nulovým tlakom, kompatibilitu s vákuom a vysokofrekvenčné spínanie

     --Centralizované ventilové ostrovčeky a rozdeľovacie modulárne pneumatické riadiace obvody

Zhrnutie jednej vety

     Priamočinný 3-portový tanierový solenoidový ventil SOLH VT325 sa vyznačuje nulovým tlakom spúšťania, plnou vákuovou kompatibilitou, multifunkčným prepínaním 6 v 1, ultra vysokou prietokovou kapacitou a bezúdržbovým výkonom, pričom slúži ako vysokovýkonné univerzálne riešenie pre vysokoprietokové pneumatické spínanie v systémoch priemyselnej automatizácie.
