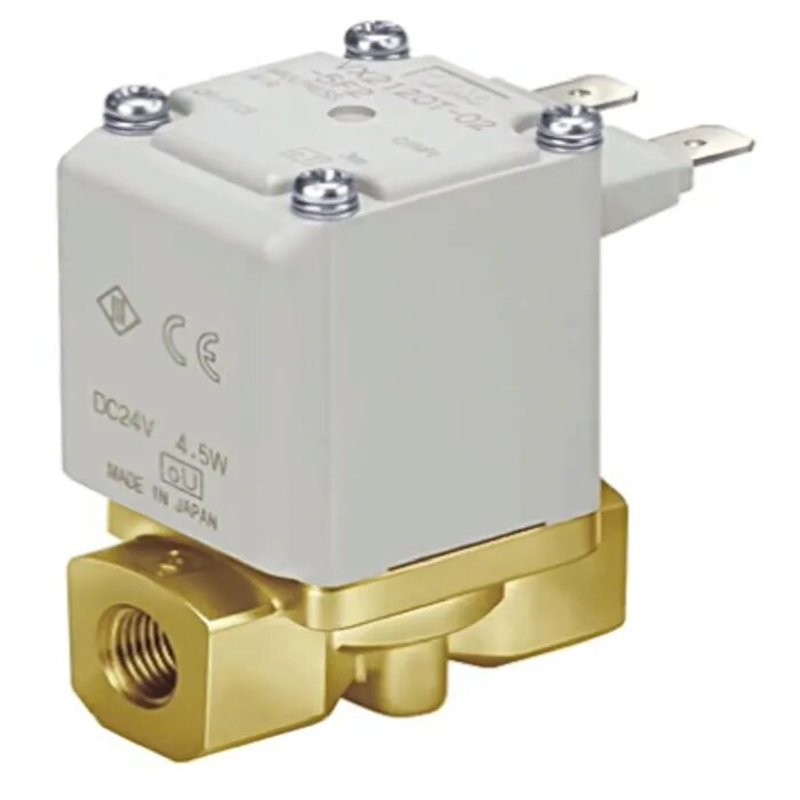

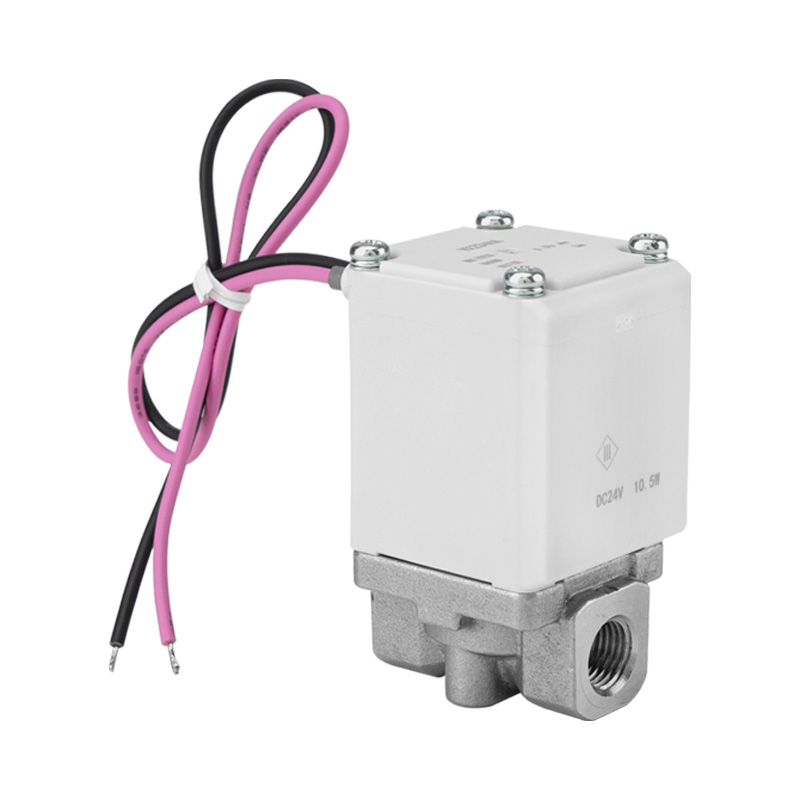

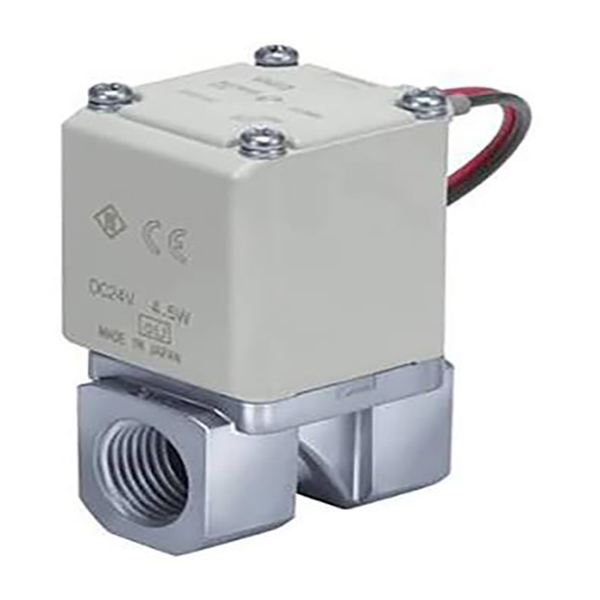

Priamočinný 2/2-cestný solenoidový ventil série VX23

Značka:SOLH od Richge Technology

1. Umiestnenie produktu

     Séria SOLH VX23 je priamočinný 2/2 cestný solenoidový ventil s kompatibilitou s viacerými médiami, spúšťaním pri nulovom tlaku a kompaktným výkonom s vysokým prietokom. Riadi zapínanie a vypínanie okruhov vzduchu, vody, oleja, stredného vákua a teplej vody. Ako univerzálny vysokofrekvenčný prepínací ventil sa široko používa v kompaktných zariadeniach na fúkanie vzduchu, chladenie, mazanie a reguláciu stredného vákua.

2. Hlavné kľúčové vlastnosti

--Priamo pôsobiaci dizajn s nulovým tlakom spustenia

     Nie je potrebný minimálny prevádzkový tlak. Stabilné otváranie a zatváranie v celom rozsahu tlakov 0–1,0 MPa, spoľahlivé pre pracovné podmienky podtlaku, nízkeho tlaku a nulového rozdielu tlaku.

-- Multi-Medium Univerzálna kompatibilita

     Funguje hladko so stlačeným vzduchom, vodou z vodovodu, hydraulickým olejom, stredným vákuom a teplou vodou. Jediný ventil pokrýva viacero aplikácií tekutín, aby sa znížili typy výberu modelov a náklady na zásoby.

-- Kompaktná a ľahká s vylepšenou prietokovou kapacitou

     Menšia veľkosť a nižšia hmotnosť ako ekvivalentné štandardné ventily, s prietokom zvýšeným o približne 20%. Zaberá minimálny inštalačný priestor, ideálny pre husté usporiadanie a modulárne integrované vybavenie.

-- Nízka hlučnosť a nelepivá štruktúra

     Zabudovaný tlmič a vôľa zoslabuje nárazový hluk pohybu železného jadra. Takmer nelepí kvapalinami s vysokou viskozitou a poskytuje stabilnú odozvu vypnutia pre prevádzku s dlhým cyklom.

-- IP65 Vysoká ochrana a dlhá životnosť

     Konštrukcia krytu IP65 odolná voči prachu a striekajúcej vode. Izolácia cievky Trieda B / Trieda H voliteľná, stabilná pri nepretržitom dlhodobom napájaní s predĺženou životnosťou.

-- Jednoduchá podpora montáže potrubia a rozdeľovača

     Kompatibilné s rýchlo nasúvacími hadicovými armatúrami. Podporuje nezávislú samostatnú montáž a zostavu naskladaného rozdeľovača, čím sa zjednodušuje zapojenie a potrubie na zlepšenie efektívnosti údržby.

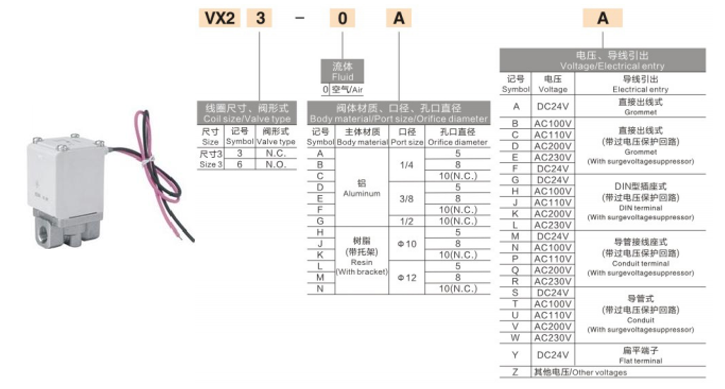

3. Úplné technické špecifikácie

     --Typ obvodu: 2/2-cestný, priamo pôsobiaci

     --Štandardná funkcia: Normálne zatvorené NC (zatvorené pri vypnutí, otvorené pri napájaní)

     --Použiteľné kvapaliny: Vzduch, voda, olej, stredné vákuum, teplá voda

     --Rozsah prevádzkového tlaku: 0–1,0 MPa

     --Kontrolný tlak: 1,5 MPa

     --Okolitá a stredná teplota: -20 ℃ ~ +60 ℃ (cievka triedy H podporuje vyššiu teplotu)

     -- Materiál tesnenia: NBR, FKM voliteľné

     -- Materiál tela ventilu: zliatina hliníka, mosadz C37, nehrdzavejúca oceľ SUS, inžinierska živica

     --Veľkosti portu: 1/4", 3/8", 1/2"

     --Voliteľné napätie cievky: DC12V / DC24V, AC100V / AC110V / AC200V / AC220V

     --Spotreba energie: DC verzia cca. 10,5 W

     - Stupeň ochrany: IP65

     --Montážny režim: Samostatná montáž / montáž na rozdeľovač4. Typické aplikačné scenáre · Automatizované obvody zariadení: fúkanie vzduchu, tryskanie tekutiny, chladenie a riadenie mazania

     -- Úprava vody, čistiace stroje a ovládanie zapínania a vypínania malých kvapalinových potrubí

     --Vákuová adsorpcia, vákuové lámanie a stredné vákuové systémy

     --Mini kontrola tekutín pre baliace, elektronické, tlačiarenské a potravinárske stroje

     --Všeobecné pracovné podmienky vyžadujúce štartovanie bez tlaku, kompatibilitu s viacerými médiami, kompaktný obrys a trvanlivý výkon

Zhrnutie jednej vety

     Priamočinný 2/2 cestný solenoidový ventil SOLH VX23 sa vyznačuje spúšťaním pri nulovom tlaku, univerzálnym prispôsobením pre viacero médií, kompaktným dizajnom s vysokým prietokom, krytím IP65 a možnosťou montáže na rozdeľovač, pričom pôsobí ako cenovo výhodný univerzálny ventil pre malé riadiace systémy typu on-off.
