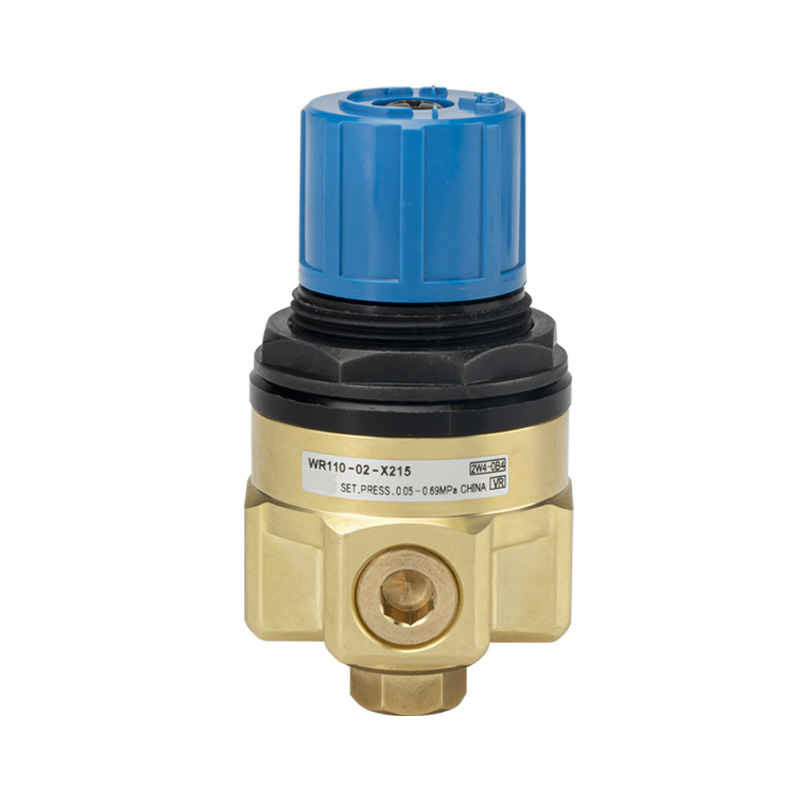

Kompaktný regulátor tlaku vody radu WR110

Značka:OLH od Richge Technology (睿其格科技)

Umiestnenie produktu

     Séria WR110 je priamočinný kompaktný regulátor tlaku vyvinutý výhradne pre potrubia priemyselnej chladiacej vody a procesnej vody. Tento ventil, skonštruovaný s antikoróznym špeciálnym mosadzným krytom, poskytuje stabilnú reguláciu tlaku vody a rôzne možnosti inštalácie, ktoré zodpovedajú miniatúrnym systémom cirkulácie vody.

Štruktúra a pracovný princíp

     --Priamočinná kompozitná piestovo-membránová štruktúra so zabudovanou odľahčovacou funkciou

     --Použiteľné médium: Voda z vodovodu a všeobecná priemyselná voda; nie je vhodný pre deionizovanú alebo ultračistú vodu

     -- Telo ventilu používa špeciálny mosadzný materiál s výkonom proti hrdzi a usadzovaniu vodného kameňa

     -- Vybavené uzamykateľným modrým nastavovacím gombíkom na vrchu

     --Vyhradený bočný port Rc1/8 pre inštaláciu tlakomeru

     --Dve montážne riešenia: priama inštalácia so závitom alebo voliteľná upevňovacia konzola B21-1P

Hlavné kľúčové vlastnosti

1. Dva voliteľné nastaviteľné rozsahy tlaku

     --WR110-X224 nízkotlaková verzia: 0,08–0,39 MPa

     --WR110-X215 stredotlaková verzia: 0,05–0,69 MPa Maximálny pracovný tlak dosahuje 0,8 MPa a skúšobný tlak je 1,72 MPa.

2. Vodná antikorózna mosadzná konštrukcia

     Špeciálne mosadzné telo účinne odoláva vodnej korózii a usadzovaniu vodného kameňa. Zladené s vodeodolnými gumovými tesneniami, prevádzková teplota pokrýva -5℃ ~ +60℃.

3. Mini kompaktný a ľahký obrys

     Celkový rozmer φ45×75 mm s čistou hmotnosťou len 0,26 kg, dokonale padnúce vstavané zariadenia a úzke potrubia chladiacej vody.

4. Stabilná regulácia s ochranou proti pretlaku

     Rýchla odozva a malé kolísanie výstupného tlaku. Vnútorný odľahčovací kanál automaticky uvoľňuje nadmerný tlak, aby chránil následné potrubia. Uzamykateľný gombík zabraňuje neúmyselnému nastaveniu tlaku spôsobenému vibráciami alebo náhodným dotykom.

5. Flexibilné závitové porty a viacsmerná montáž

     štandardné porty Rc1/8 a Rc1/4; Závit NPT voliteľný pre model X215. Vyhradený je vyhradený bočný port merača a pre optimálny výkon sa odporúča vertikálna inštalácia.

Tabuľka technických špecifikácií

Vysvetlenie kódu modelu

Príklad: WR110-02-N-X215

     --WR110: Základná produktová séria

     --01 / 02: Zodpovedajúca veľkosť portu

     --N: verzia závitu NPT; prázdna značka predstavuje štandardný Rc závit

     --X215 / X224: Kód pre rôzne rozsahy nastavenia tlaku

Typické aplikačné scenáre

     Cirkulačné linky chladiacej vody obrábacích strojov a vretien Chladiace systémy pre laserové rezacie a zváracie zariadenia Malá úprava vody a stabilizácia vstupného tlaku RO membrány Vodovodné potrubia pre testovacie prístroje a analytické zariadenia Zmáčacie a striekacie okruhy v tlačiarenských a papierenských strojoch Potrubia nečistej technologickej vody pre medicínske a polovodičové pomocné zariadenia。

Zhrnutie jednej vety

     Regulátor tlaku WR110 špecifický pre vodu sa vyznačuje mosadzným telom proti usadzovaniu vodného kameňa, menovitým tlakom 0,8 MPa, dvojitým nastaviteľným rozsahom tlaku, kompaktnou veľkosťou, vstavaným reliéfom a uzamykateľným gombíkom, čo z neho robí preferovaný komponent na reguláciu tlaku pre malé priemyselné systémy cirkulácie vody.
