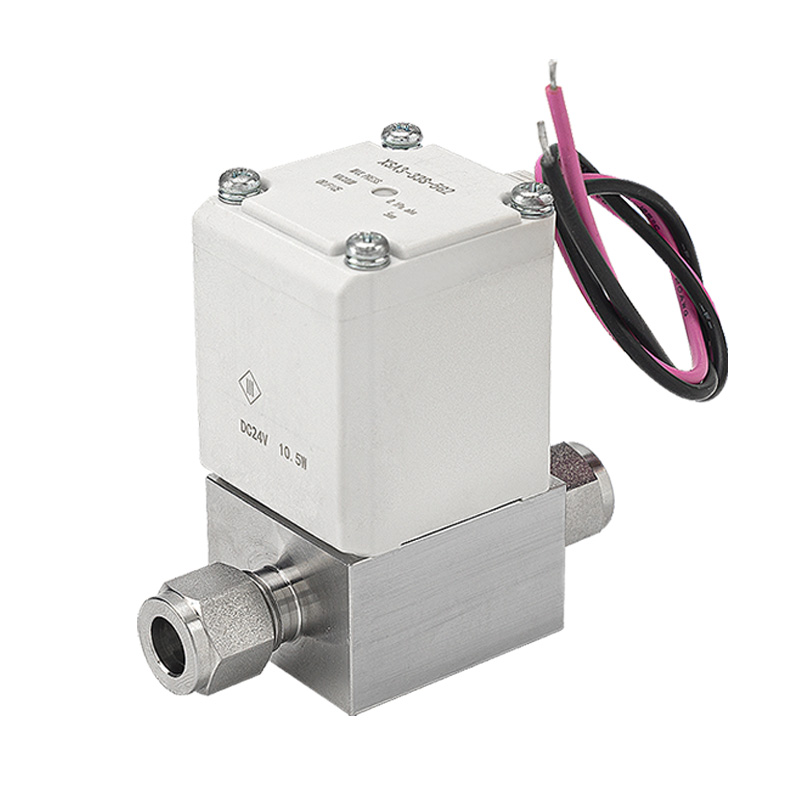

Normálne uzavretý vysokovákuový solenoidový ventil série XSA

Značka:SOLH od Richge Technology

1. Umiestnenie produktu

     Séria SOLH XSA je normálne uzavretý solenoidový ventil špeciálne navrhnutý pre obvody s ultra vysokým vákuom. Realizuje presnú reguláciu zapínania a vypínania vzduchu a média inertného plynu. Vďaka maximálnej vysokej vákuovej tolerancii, ultraminimálnym únikom, čistej konštrukcii proti kontaminácii a rýchlej rýchlosti odozvy slúži ako základný vákuový komponent pre presné procesné zariadenia vrátane polovodičov, PV panelov, LCD displejov, lekárskych a potravinárskych strojov.

2. Hlavné kľúčové vlastnosti

-- Kompatibilita s ultra vysokým vákuom

     Minimálny prevádzkový absolútny tlak dosahuje 1 × 10⁻⁶ Pa, čo plne spĺňa štandardy procesu ultravysokého vákua, aby sa zaručila stabilná retencia vákua a rýchla čerpacia účinnosť vákuových systémov.

-- Vynikajúce tesné tesnenie a ultranízka netesnosť

     Vnútorná netesnosť ≤ 1,3×10⁻⁹ Pa·m³/s; vonkajší únik ≤ 1,3×10⁻¹¹ Pa·m³/s. Dvojitý výkon s nízkou netesnosťou stabilizuje stupeň vákua v systéme a eliminuje nebezpečenstvo úniku plynu pre pracovné prostredie.

-- Čistá štruktúra optimalizovaná s nízkym obsahom častíc

     Vnútorná pružina integrovaná vo vnútri tela ventilu na zníženie trenia pohyblivých komponentov a tvorby častíc, dokonale zodpovedajúca výrobným linkám s prísnymi požiadavkami na kvalitu čistých priestorov.

-- Nízka spotreba energie a ľahký obrys

     Spotreba energie cievky znížená až o 25 % v porovnaní s predchádzajúcimi generáciami; zníženie celkovej hmotnosti o maximálne 18 % (minimálne 0,41 kg). Energeticky úsporný dizajn uľahčuje kompaktnú integráciu do rámov presných zariadení.

-- Viac možností pripojenia

     K dispozícii sú dve univerzálne schémy pripojenia: tvarovky s čelným tesnením, kompresné tvarovky 1/4" a 3/8" a vnútorné závity Rc/NPT, kompatibilné s rôznymi štandardnými špecifikáciami vákuového potrubia.

-- Široký rozsah napätia a rôzne elektrické terminály

     Pokrýva hlavné napätie vrátane DC24V, AC110V / AC220V. Rôzne formy zapojenia, ako sú rýchlozásuvné svorky, svorky DIN a vstup pre vedenie, sa prispôsobia všetkým bežným automatizovaným riadiacim systémom.

-- Stabilná a bezpečná priemyselná certifikácia

     Cievka spomaľujúca horenie triedy UL94V-0; certifikovaný podľa noriem RoHS, CE, CAT.ES140-7B, vhodný pre dlhodobú nepretržitú nepretržitú priemyselnú prevádzku.

3. Kompletná tabuľka technických špecifikácií

4. Typické aplikačné scenáre

      - Výroba polovodičov: Procesná komora vstrekovania plynu a vákuového potrubia zapínania a vypínania

     -- Výrobné linky PV a LCD: čerpacie a tlakové slučky s ultravysokým vákuom

     -- Lekárske vybavenie: Vákuové sterilizačné nástroje a analytické laboratórne vákuové okruhy

     -- Potravinársky priemysel: stroje na vákuové balenie a vákuové sušenie

     -- Vedecké výskumné laboratóriá: Experimentálne zariadenia s ultravysokým vákuom a zariadenia na testovanie fyziky častíc

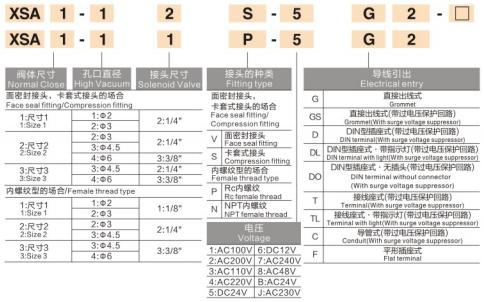

5. Príklady modelov a pokyny pre výber

5.1: Typické kódy modelov:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Kľúčové body výberu

      -- Potvrďte požiadavku na stupeň vákua: Či je potrebný ultra vysoký vákuový výkon 1 × 10⁻⁶ Pa (abs)

      -- Vyberte typ pripojenia potrubia: čelné tesnenie, objímka alebo vnútorný závit Rc/NPT

      - Prispôsobte napätie cievky a elektrický terminál: séria DC24V alebo AC; zapojenie rýchlej zástrčky / DIN / vedenia

      -- Potvrďte veľkosť portu: 1/4", 3/8", aby ste uspokojili požiadavku toku systému

Zhrnutie jednej vety

     Normálne uzavretý vysokovákuový solenoidový ventil SOLH XSA podporuje 1×10⁻⁶ Pa ultravysoké vákuum s ultra nízkym únikom, čistou vnútornou štruktúrou s nízkym obsahom častíc a viacerými vymeniteľnými pripojeniami, ktoré fungujú ako spoľahlivý spínací komponent pre všetky presné vákuové priemyselné procesy.
