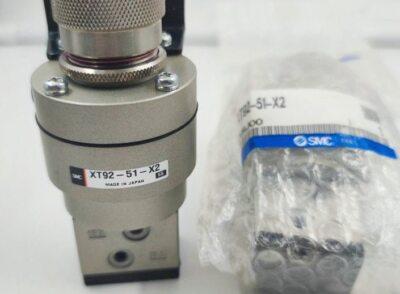

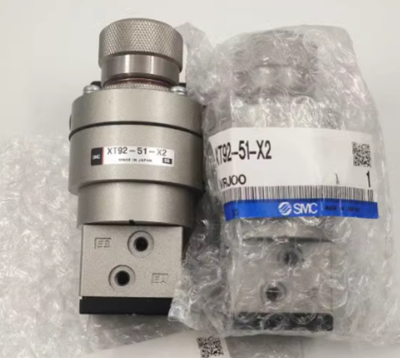

Pneumatický regulačný ventil XT92-51-X2

Vlastný presný ventil na detekciu tlaku SOLH XT92-51-X2 je vyrobený na mieru pre UTC, funkčne sa líši od bežných presných regulátorov a je určený na spúšťanie prahovej hodnoty tlaku, nízkotlakové bezpečnostné blokovanie a dvojokruhové prepínanie pneumatického signálu. S priamo pôsobiacou štruktúrou a nastaviteľným spínacím tlakom od 0,1 ~ 0,5 MPa je plne kompatibilný s potrubnými armatúrami SMC a podporuje montáž konzoly a panelu. Automaticky prepína cesty vzduchu nad a pod prednastavenú prahovú hodnotu so zabudovaným výfukovým otvorom tlmiča, čím nahrádza kombinovaný tlakový spínač a solenoidový ventil na zjednodušenie vzduchových okruhov. Široko používaný v nízkotlakovom blokovaní zariadení, dvojitom spínači prívodu vzduchu a kontrole povolenia spúšťacieho tlaku, funguje iba na detekciu pneumatického signálu namiesto kontinuálnej regulácie tlaku.

XT92-51-X2 presný ventil na detekciu tlaku

Značka:SOLH od Richge Technology


Prehľad produktov

     XT92-51-X2 je UTC prispôsobený špeciálny ventil pod značkou SOLH Richge. Zásadne sa líši od bežných presných regulátorov tlaku a slúži ako vyhradený dvojtlakový detekčný ventil pre nízkotlakovú bezpečnostnú ochranu a pneumatické prepínanie signálov. Táto zákazková jednotka je vyvinutá na spúšťanie prahových hodnôt tlaku a ovládanie dvojsignálového blokovania v automatických bezpečnostných obvodoch.

1. Základné technické špecifikácie (plne kompatibilné s SMC)

     --Model: XT92-51-X2 Vlastná špeciálna verzia

     --Typ konštrukcie: Priamočinný dvojtlakový ventil na detekciu tlaku

     --Portový závit: Rc1/8, kompatibilný s potrubnými armatúrami M5

     --Použiteľné médium: Čistý stlačený vzduch

     --Nastaviteľný rozsah spínacieho tlaku: 0,1 ~ 0,5 MPa

     --Maximálny pracovný tlak: 0,8 MPa

     --Kontrolný tlak: 1,2 MPa

     --Prevádzková teplota okolia: -5 ℃ ~ +60 ℃

     -- Čistá hmotnosť: Pribl. 300 g

     - Základné funkcie: Detekcia prahu tlaku, nízkotlakové bezpečnostné blokovanie, prepínanie signálu dvojitého vzduchového okruhu

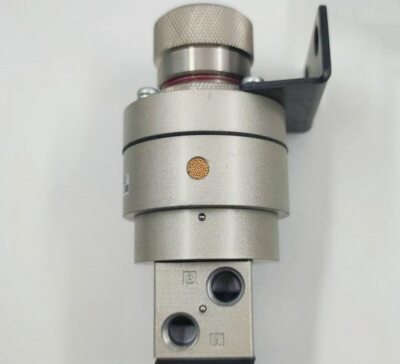

2. Rozloženie 3/2-cestného logického portu

     --P: Hlavný vstupný port prívodu vzduchu

     --A / B: Dva nezávislé spínacie výstupné porty

     --R: Výfukový port so zabudovaným tlmičom hluku

     --Horný nastavovací gombík: Nastavuje prispôsobený prah spúšťania tlaku (napr. 0,4 MPa)

     --Možnosti inštalácie: Montáž na konzolu alebo montáž na panel

3. Pracovný princíp

     Keď tlak v systéme prekročí prednastavenú prahovú hodnotu: Vzduch prúdi z portu P do portu A, zatiaľ čo port B sa pripája k výfuku R. Keď tlak v systéme klesne pod prednastavenú prahovú hodnotu: Vzduch prúdi z portu P do portu B, zatiaľ čo port A sa pripája k výfuku R. Ventil realizuje automatické prepínanie dráhy vzduchu pri pevnom prahu tlaku, aby sa dokončilo bezpečnostné blokovanie a ovládanie pneumatického logického signálu.

4. Porovnanie výkonu: XT92-51-X2 VS ARP / IR presné regulátory

Položka
XT92-51-X2 Ventil na detekciu tlaku
ARP / IR presný regulátor
Základný účel
Detekcia prahu tlaku, prepínanie okruhov a bezpečnostné blokovanie
Plynulá stabilná regulácia tlaku
Logika riadenia
Diskrétne prepínanie prahov ON/OFF
Plynulá proporcionálna regulácia tlaku
Presnosť ovládania
Tolerancia spínacieho bodu ±5% plného rozsahu
Presnosť regulácie ±0,2%~1% plného rozsahu
Charakteristika prietoku
Nízky tok signálu pre logické riadenie
Stredný a vysoký prietok pre pohon pohonu
Hlavné scenáre
Bezpečnostné blokovanie zariadenia, prepínanie zdroja vzduchu
Presné dávkovanie, ovládanie napätia, polohovanie

5. Typické aplikačné scenáre

     Nízkotlakové bezpečnostné blokovanie: Automaticky prepína zariadenie do bezpečného pohotovostného režimu, keď tlak vzduchu klesne pod prednastavenú hodnotu Dvojitý prívod vzduchu automatické prepínanie: Prepína na pohotovostný zdroj vzduchu, keď zlyhá tlak v hlavnom potrubí Blokovanie povolenia tlaku stroja: Obmedzuje spustenie zariadenia, kým tlak vzduchu nedosiahne platnú prahovú hodnotu Integrovaná pneumatická logická jednotka: Nahrádza kombinovanú zostavu samostatných tlakových spínačov a solenoidových ventilov na zjednodušenie celkového okruhu vzduchu

Zhrnutie jednej vety

     Vlastný ventil na detekciu tlaku SOLH XT92-51-X2 vykonáva nízkotlakovú ochranu a prepínanie dráhy vzduchu s pevným prahom; je to špeciálny pneumatický logický komponent pre bezpečnostné blokovacie obvody a nemožno ho použiť na plynulú presnú reguláciu tlaku.
