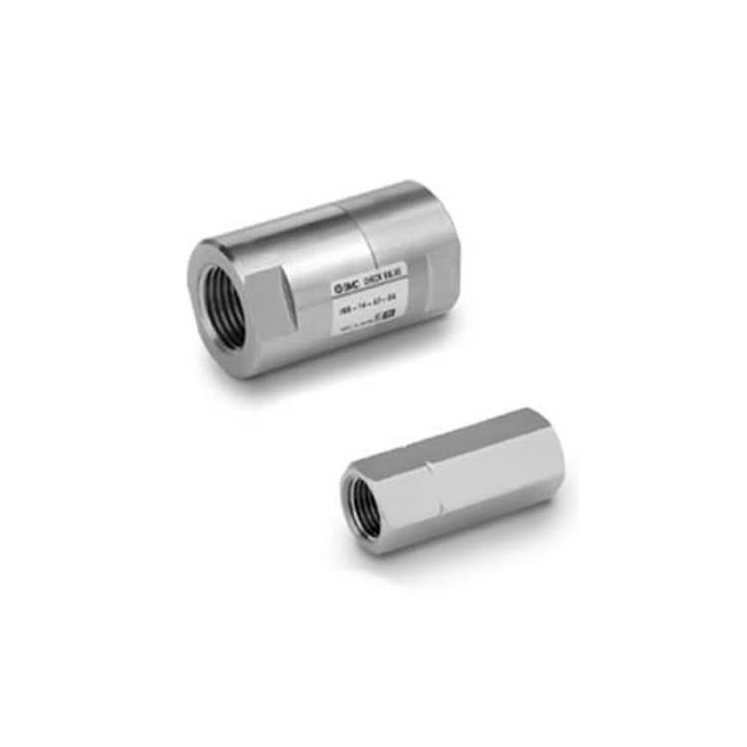

XTO674 / INA14 Séria Nízkopraskajúci tlakový spätný ventil

Značka:SOLH od Richge Technology

Umiestnenie produktu

     Séria SOLH XTO674 a INA14 zdieľajú identickú produktovú platformu, vyznačujúcu sa ultra nízkym tlakom na praskanie a kompatibilitou s dvoma médiami pre stlačený vzduch a vodu. Tieto závitové inline spätné ventily sa široko používajú na zabránenie spätnému toku vo vákuových okruhoch a všeobecných pneumatických systémoch, ktoré sú vhodné aj pre nízkotlakové kvapalinové a vodné potrubia. XTO674 sa zameriava na pracovné podmienky pri nízkych teplotách, zatiaľ čo INA14 pokrýva štandardné priemyselné scenáre odolné voči korózii.

 Klasifikácia kódu modelu a pravidlo pomenovania

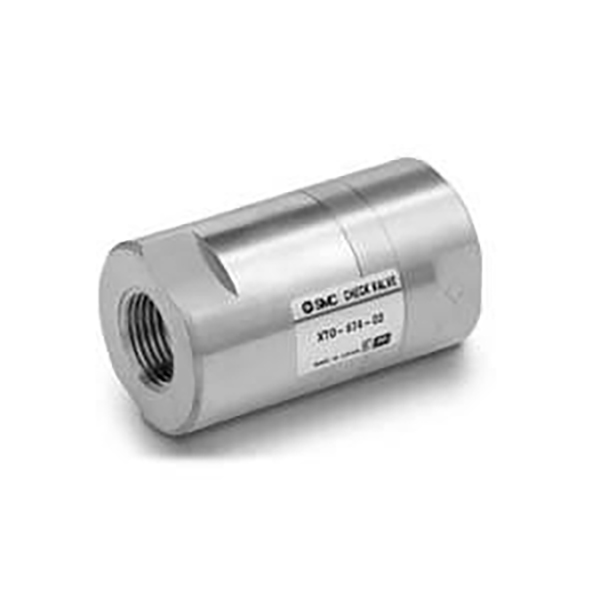

     -- XTO674: Mosadzné telo, verzia odolná voči nízkym teplotám (minimálna prevádzková teplota -30 ℃)

     -- INA14: Štandardná séria, voliteľné mosadzné / telo z nehrdzavejúcej ocele SUS304, normálny teplotný rozsah (minimálne -5 ℃)

     -- Definícia prípony veľkosti portu: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Zdieľané univerzálne technické špecifikácie

     -- Trhací tlak: 0,01 MPa (0,1 bar), ultranízka prahová hodnota ideálna pre vákuové a nízkotlakové okruhy

     -- Maximálny kontrolný tlak: 1,0 MPa

     - Použiteľné médiá: stlačený vzduch, voda, neutrálny inertný plyn a neutrálna kvapalina

  1. Rozsah prevádzkových teplôt

     -- XTO674: -30 ℃ ~ +80 ℃ (kryogénne odolné)

     -- INA14: -5 ℃ ~ +80 ℃

  2. Voliteľné tesniace materiály

     -- NBR (štandardné): Pre vzduch a čistú vodu, použiteľná teplota -5 ~ 60 ℃

     -- FKM: Odolný voči olejom a vysokým teplotám, až do 80 ℃

     -- CR: Odolné voči poveternostným vplyvom a oderu, voliteľné pre sériu XTO674

  3. Možnosti materiálu telesa ventilu

     -- XTO674: Len telo z mosadze

     -- INA14: Mosadz / nehrdzavejúca oceľ SUS304 (všetky kľúčové časti z nehrdzavejúcej ocele)

Typická porovnávacia tabuľka parametrov modelu

Hlavné výhody produktu a rozsah použitia

 1. Ultranízky krakovací tlak 0,01 MPa

     - Stabilné otváranie pod vákuom -0,1 MPa, účinne zabraňuje strate vákua a spätnému toku prísavky / vákuového generátora.

  2. Obojsmerné spoľahlivé tesnenie

     - Hladký tok vpred, nulový spätný únik; chráni vákuové pumpy, solenoidové ventily a valce pred poškodením spôsobeným spätným tlakovým rázom.

  3. Mini inline závitová štruktúra

     - Priamo inštalované inline v potrubí bez dodatočných montážnych konzol, dokonale zapadajú do kompaktného úzkeho priestoru usporiadania zariadenia.

 4. Univerzálny dizajn Dual medium vzduch & voda

     - Kompatibilné so suchými pneumatickými okruhmi a nízkotlakovým potrubím na kvapalnú vodu na zníženie typov zásob náhradných dielov.

 5. Úplná kompatibilita vákuového systému

     - Vhodné pre vákuové testovacie zariadenia a pulzujúce podtlakové vákuové cirkulačné slučky.

Pokyny na inštaláciu a výber modelu

  1.  Značka smeru toku: Na tele ventilu je vytlačená šípka „→“, ktorá označuje smer toku média; reverzná inštalácia úplne zablokuje priechod tekutiny.

  2. Prispôsobenie veľkosti portu: Vyberte Rc1/8" ~ Rc1/2" podľa priemeru potrubia; Rc1/4" (prípona 02) je najbežnejšia všeobecná špecifikácia.

  3.  Pravidlá výberu média a teploty

     -- Pracovné podmienky pri nízkej teplote / vákuu → Vyberte si sériu XTO674

     --  Bežný vzduch izbovej teploty a čistá voda → INA14 s NBR tesnením
     -- Médiá obsahujúce olej alebo kvapalina s vysokou teplotou → INA14 s tesnením z fluórovej gumy FKM

  3. Odporúčané usporiadanie vákuového systému

     -- Nainštalujte spätný ventil medzi vákuový generátor, filter a prísavku, aby ste zablokovali spätné prúdenie vzduchu a udržali stabilný stupeň vákua počas prerušovanej prevádzky.

Výhoda zameniteľnosti SOLH

     XTO674 a INA14 zdieľajú rovnaké celkové rozmery, veľkosť portu závitu a parametre výkonu jadra. Tieto dve série môžu byť priamo nahradené na mieste bez úpravy potrubia, čím sa dosiahne lepší nákladový výkon v porovnaní s dovážanými ekvivalentnými modelmi.

Zhrnutie jednej vety

     SOLH XTO674 / INA14 inline závitový spätný ventil s ultranízkym 0,01MPa praskacím tlakom podporuje duálne vzduchové a vodné médiá, voliteľné mosadzné/nerezové telo a viacero tesniacich materiálov, ktoré poskytujú spoľahlivú ochranu proti spätnému toku pre vákuové, kryogénne, všeobecné pneumatické a nízkotlakové priemyselné potrubia.
