2/2-cestný kvapalinový solenoidový ventil série 2S (priamočinný + pilotný)

Značka:SOLH od Richge Technology

Prehľad produktov

  1. Séria SOLH 2S sú 2/2-cestné normálne uzavreté kvapalinové uzatváracie solenoidové ventily rozdelené do dvoch úplných produktových radov:

     -- Priamočinný 2S (séria s malým otvorom 030 / 050)

     -- Pilotná prevádzka 2S (séria 150 ~ 500 veľkých otvorov)

  2. Určené na automatické zapínanie/vypínanie potrubí čistej vody, stlačeného vzduchu, mazacieho oleja, chladiacej reznej kvapaliny a slabo korozívnych kvapalín. Kompaktná integrovaná konštrukcia s nepriepustným tesnením; cievky podporujú dlhodobé nepretržité napájanie.

     -- Priamočinný typ: Úplné otvorenie pod 0MPa nulovým rozdielovým tlakom, ideálne pre nízkotlakové mikrofluidné vetvy

     -- Pilotný typ: Veľký otvor a vysoká prietoková kapacita pre hlavné napájacie potrubia s veľkými rozmermi potrubia

  3. Široko prispôsobené chladiacim okruhom obrábacích strojov, čistiacim striekacím vedeniam, odtokovým systémom vzduchových kompresorov, zariadeniam na úpravu vody, automatizácii kvapalín na balenie potravín.

Úplná klasifikácia dvoch produktových radov: Priamočinný NC VS Pilotný NC

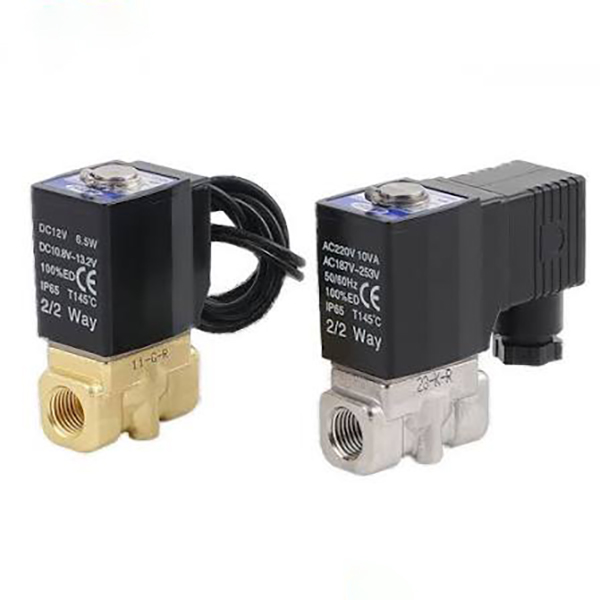

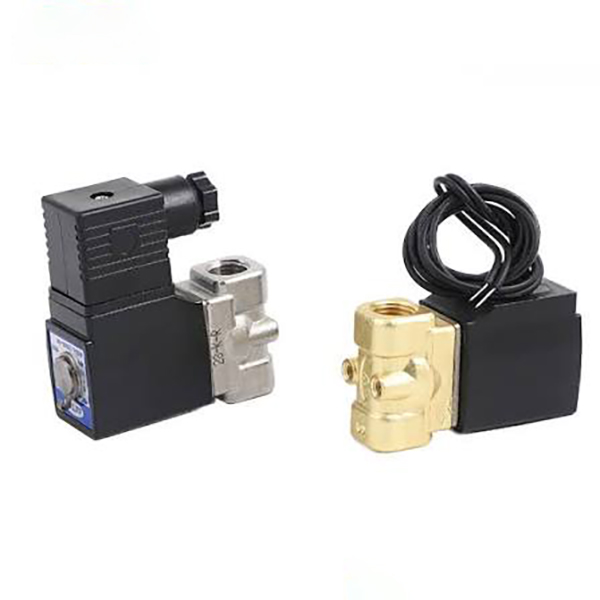

 1. 2S priamo pôsobiace normálne uzavreté (príklad modelu: 2S-L030-08)

     -- Princíp činnosti:Žiadna pomocná pilotná vzduchová komora; elektromagnetická cievka priamo ťahá driek kotvy, aby otvoril/zatvoril sedlo ventilu. Úplne otvorené aj pri nulovom tlaku vody/vzduchu 0 MPa.

        * Vypnutie: Pružina stlačí tesnenie, aby úplne odrezala tekutinu v potrubí；

        * ZAPNUTÉ: Cievka ťahá armatúru smerom nahor, aby otvorila port ventilu pre priechod tekutiny

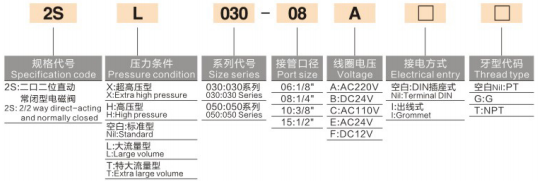

    -- Kompletné pravidlo kódovania modelu ：2S - Prípona tlaku - Veľkostný rad - Závit portu - Napätie cievky - Typ zapojenia - Závit Standard

        * 2S: Priamočinný 2/2 cestný NC solenoidový ventil

        * Prípona stupňa tlaku: Prázdny=štandardný / L=veľký prietok / T=extra veľký prietok / H=vysoký tlak / X=extra vysoký tlak

        * Veľkostná séria: 030 (mini), 050 (stredne malá)

        * Kód portu: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Kód napätia: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Zapojenie: Prázdne = zásuvka DIN, I = typ kábla kábla

        * Závit: Blank=PT kužeľový závit, G=G paralelný BSPP, T=NPT americký závit

     -- Hlavné výhody:

        * Spustenie s nulovým rozdielom tlaku, žiadny limit minimálneho prevádzkového tlaku, stabilná prevádzka pre mikro nízkotlakové kvapalinové okruhy

        * Ultra kompaktné telo, ľubovoľný montážny uhol bez obmedzenia gravitácie

        * Milisekundová rýchla odozva pre rýchle cykly zapnutia a vypnutia

     -- Aplikačné scenáre:

       Chladiaci olejový sprej pre malé CNC obrábacie stroje, mikrosprej na mini práčku, 3C zariadenie na mikroodpojenie vzduch/voda, vákuový pomocný prívod vody, malé odbočné potrubia (G1/8 ~ G1/2).

  2.  2S pilotom ovládaná normálne uzavretá séria

     -- Princíp činnosti:Zabudovaný miniatúrny pilotný ovládací otvor; spolieha na stredný tlak v potrubí na zdvihnutie hlavnej membrány/cievky. Na úplné otvorenie je potrebný rozdiel minimálneho tlaku 0,05 MPa. Cievka ovláda len malý vypúšťací otvor pilota s nízkou spotrebou energie.

        * Vypnutie: Pilotný otvor je utesnený, predný tlak stlačí hlavné tesnenie, aby sa zatvorilo potrubie

        * ZAPNUTÉ: Tlak v pilotnej komore odteká, stredný tlak zdvihne hlavnú cievku pre prietok veľkého objemu kvapaliny; maximálna veľkosť otvoru až Φ50 (G2 palce)

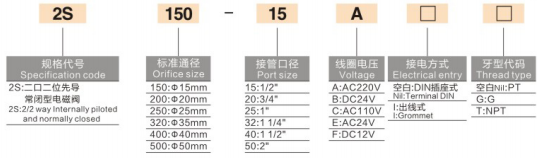

     -- Kompletné pravidlo kódovania modelu ：2S - Veľkosť otvoru - Závit portu - Napätie cievky - Typ zapojenia - Závit Standard

        * 2S: Pilotom riadený 2/2 cestný NC solenoidový ventil

        * Veľkosť rámu otvoru: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Kód portu: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Kódy napätia / zapojenia / závitov plne konzistentné s priamo pôsobiacimi variantmi

    -- Hlavné výhody:

        * Veľký priamy otvor, ultra vysoký prietok, minimálny pokles tlaku v potrubí pre centrálne centralizované rozvody vody/vzduchu

        * Malá cievka s nízkym príkonom poháňa telo ventilu s veľkým otvorom, nízka tvorba tepla, vhodná na nepretržitú 24-hodinovú prevádzku

        * Široký prietokový kanál, ktorý sa nedá ľahko upchať, kompatibilný s priemyselnou cirkulujúcou chladiacou vodou obsahujúcou menšie suspendované nečistoty

     --Aplikačné scenáre:

        Hlavné nasávacie/odtokové potrubia vzduchového kompresora, veľká montážna linka na čistenie hlavných vodných okruhov sprejom, zberné potrubia na úpravu vody, lisovacie zariadenia na chladenie hlavných olejových potrubí, vysokovýkonné priemyselné systémy zásobovania vodou.

Funkcie univerzálneho zdieľaného produktu (priame + pilotné ovládanie)

  1. Štandardná normálne uzavretá (NC) funkcia Predvolené nastavenie z výroby

     Automatické vypnutie pri výpadku prúdu zabraňuje pretečeniu a úniku kvapaliny počas vypínania zariadenia pre vyššiu bezpečnosť systému.

  2. Viaceré voliteľné materiály tesnenia

     -- Štandardný nitrilový kaučuk NBR: Univerzálny pre vodu, vzduch, mazací olej

     -- Voliteľný EPDM etylén propylén: kyselinám / zásadám odolným, horúcej vode a potravinárskej čistej kvapaline vyhradený

  3. Odolná vysokoteplotná nízkovýkonná cievka

     Tepelne odolná izolačná cievka pre dlhé nepretržité napájanie, stabilná izolácia proti popáleniu; možnosti dvojitého zapojenia (DIN zásuvka / vodič) pre flexibilné usporiadanie skrine.

  4. Multi International Thread Standards for Export

     Britský kužeľ PT, paralelný G BSP, voliteľný americký závit NPT, kompatibilný s domácou automatizáciou a zámorskými výrobnými linkami.

  5. Úplné prispôsobenie podľa tlaku

     Priamo pôsobiaca séria podporuje prispôsobenie štandardného / veľkého prietoku / vysokého / extra vysokého tlaku; pilotná séria natívna určená pre štandardný tlak priemyselnej kvapaliny 0,05 ~ 1,0 MPa.

  6. Univerzálna montáž bez gravitácie

     Môže byť inštalovaný vertikálne, horizontálne alebo prevrátene, hodí sa do stiesneného vnútorného usporiadania rozvodnej skrine.

Jednotná tabuľka všeobecných technických špecifikácií

Kompletná porovnávacia tabuľka výberu riadená pilotom priamej VS

Segmentované scenáre typických aplikácií

  1. Rozsah použitia priamo pôsobiaceho NC

     -- Jednobodové vstrekovanie chladiaceho oleja a mikro sprej pre malé CNC obrábacie stroje

     -- Zapnutie/vypnutie vákuového pomocného prívodu vody a mini vzduchového okruhu pre 3C automatizačné zariadenia

     -- Malé ultrazvukové čistiace stroje, slučky na reguláciu laboratórnych mikrokvapalín

     -- Odbočka na údržbu zariadení, jednobodový spínač voda/plyn pre malé svietidlá

  2.Rozsah pilotne ovládaných NC aplikácií

     -- Vzduchový kompresor kompletný odtok stroja a vypnutie hlavného vzduchového potrubia

     -- Ovládanie hlavného vodného okruhu pre veľké montážne linky na čistenie sprejom

     -- Veľkoobjemové zariadenia na úpravu vody a vysokoprietokové cirkulačné chladiace potrubia

     -- Balenie potravín, chemické zariadenia s veľkým otvorom hlavného uzatváracieho ventilu kvapaliny

Základné pravidlá rozhodovania o výbere

     -- Statický tlak potrubia ＜0,05 MPa, prerušovaný prívod mikrokvapaliny → Je potrebné zvoliť priamo pôsobiaci 2S

     -- Veľkosť potrubia ≥G1/2, hlavný zberač s vysokým prietokom, stabilný dlhodobý tlak vody/vzduchu → Vyberte pilotné ovládanie 2S

     -- Horúca voda, potravinárske, slabé kyslé/zásadité médium: Pri zadávaní objednávky uveďte tesnenie EPDM

     -- Centralizované zapojenie vo vnútri riadiacej skrine stroja: Uprednostnite typ zapojenia zásuvky DIN

     -- Vonkajšie vlhké zariadenie: Vyberte si typ drôteného vedenia s vodotesnou káblovou vývodkou

Zosúladené kompletné riešenia pneumatických a kvapalinových okruhov

  1. Malý okruh chladiacej vetvy

     -- Vzduchotechnická jednotka AFC → 3/2 solenoidový ventil série 3V → PU hadičky → 2S priamočinný ventil (regulácia slučky chladiacej vody)

  2. Dokončite okruh hlavného zásobníka vody stroja

     -- Nádrž na vodu / hlavné potrubie vzduchového kompresora → 2S pilotný ventil s veľkým otvorom → rozstrekovanie viacerých staníc

  3. Dielenský okruh kvapaliny do výbušného prostredia

     -- Jednotka na úpravu zdroja vzduchu do výbušného prostredia → 50-VPE 3-cestný ventil odolný voči výbuchu + vlastný nevýbušný 2S pilotný ventil

Zhrnutie jednej vety

     2/2 cestný normálne uzavretý kvapalinový elektromagnetický ventil série SOLH 2S sa delí na beztlakový štartovací model s malým otvorom a nízkovýkonový vysokoprietokový pilotný variant s veľkým otvorom, s voliteľnými tesneniami NBR/EPDM, multi-závitová viacnapäťová kompatibilita, široko používaný na automatické ovládanie vypínania vody, vzduchu, oleja na obrábacích strojoch, umývacích linkách, umývacích linkách, vode
