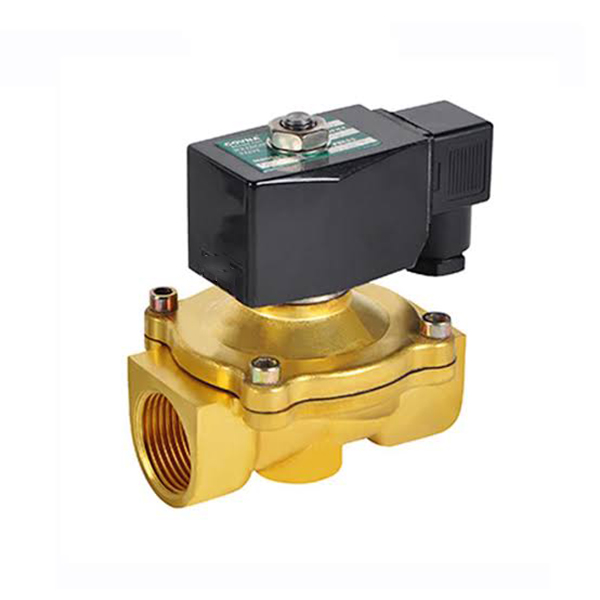

2/2-cestný kvapalinový solenoidový ventil série 2W (priamočinný + pilotný)

Značka: SOLH by Richge Technology

Prehľad produktov

     Séria SOLH 2W je univerzálny priemyselný 2/2-cestný normálne uzavretý kvapalinový uzatvárací elektromagnetický ventil, rozdelený do dvoch konštrukčných radov: priamočinný 2W (malá séria 030/050) a pilotne ovládaný 2W (séria s veľkým otvorom 150~500). Vykonáva automatické zapnutie/vypnutie pre rozvody čistej vody, stlačeného vzduchu, mazacieho oleja, chladiacej reznej kvapaliny a slabo korozívnych kvapalín.

       * Mosadzné teleso ventilu s viacvrstvovým antikoróznym tesnením; duálne možnosti priameho spustenia pri nulovom tlaku a pilotného typu s vysokým prietokom pre výber celého rozsahu

       * Štandardizované rozmery a špecifikácie závitov, kompatibilné s PT/G/NPT viacvláknovými pre globálny export

       * Cievka odolná voči nízkej teplote podporuje stabilné dlhodobé nepretržité napájanie

     Široko zladené so zariadeniami na úpravu vody, chladiacimi okruhmi obrábacích strojov, čistiacimi linkami rozprašovaním, potrubím vzduchových kompresorov a plne priemyselnými systémami automatizácie tekutín.

Úplná klasifikácia dvoch produktových radov: Priamočinný NC VS Pilotný NC

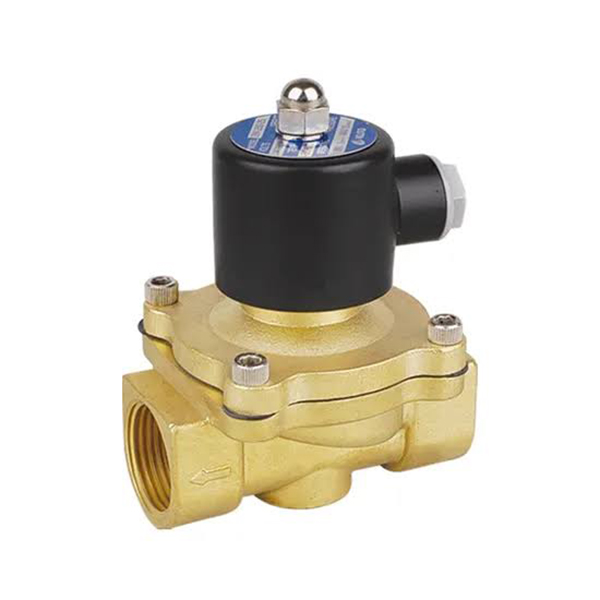

  1. 2W priamočinné normálne zatvorené (príklad modelu: 2W-L030-08)

     --Pracovný princprosím:Elektromagnetická cievka priamo poháňa vreteno vnútornej kotvy na otváranie/zatváranie sedla hlavného ventilu, čo umožňuje úplné otvorenie pri nulovom tlaku média 0 MPa.

        * Vypnutie: Pružina stlačí tesniace tesnenie, aby úplne odrezala tekutinu v potrubí

        * Zapnutie: Elektromagnetická sila zdvihne cievku, aby sa realizovala obojsmerná cirkulácia tekutiny

           Žiadna pomocná pilotná komora, ultra jednoduchá štruktúra s milisekundovou rýchlou odozvou.

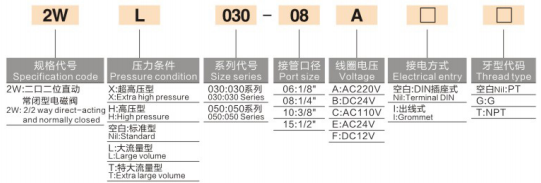

    -- Kompletné pravidlo kódovania modelu

     2W - Prípona tlaku/prietoku - Veľkostný rad - Závit portu - Napätie cievky - Typ zapojenia - Závit Standard

        * 2W: Priamočinný 2/2-cestný normálne uzavretý solenoidový ventil

        *  Prípona tlaku a prietoku: Prázdne = štandardné / L = veľký prietok / T = mimoriadne veľký prietok / H = vysoký tlak / X = mimoriadne vysoký tlak

        *  Veľkosť: 030 (miniatúra), 050 (stredne malá)

        *  Kód portu: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Kód napätia: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Režim zapojenia: Prázdna = zásuvka DIN (štandardná pre riadiacu skriňu), I = vodotesný vodič (vonkajšie vlhké zariadenie)

        *  Štandardný závit: Prázdny=PT britský kužeľový závit, G=G paralelný závit, T=NPT americký závit

   --  Hlavné výhody

       *  Spustenie s nulovým rozdielovým tlakom, žiadny limit minimálneho prevádzkového tlaku, stabilné otváranie vo vákuu, mikrotlakové a mikroprúdové vodné okruhy

        *  Ultrakompaktné telo, ľubovoľný montážny uhol pre stiesnené usporiadanie skrinky na vybavenie

        *  Milisekundová rýchla odozva zapnutia a vypnutia, vhodná pre vysokofrekvenčné prerušované cykly štart-stop

        *  Malé telo ventilu s nízkymi nákladmi na spotrebný materiál, ekonomická prvá voľba pre jednobodové ovládanie odbočiek

     --  Aplikačné scenáre

      Jednobodové vstrekovanie chladiaceho oleja pre malé CNC obrábacie stroje, mini rozprašovacie čistiace stroje, mikro ovládanie vzduch/voda pre 3C automatizačné zariadenia, malé odbočkové spínače vzduchových kompresorov, laboratórne ovládanie mikro kvapaliny.

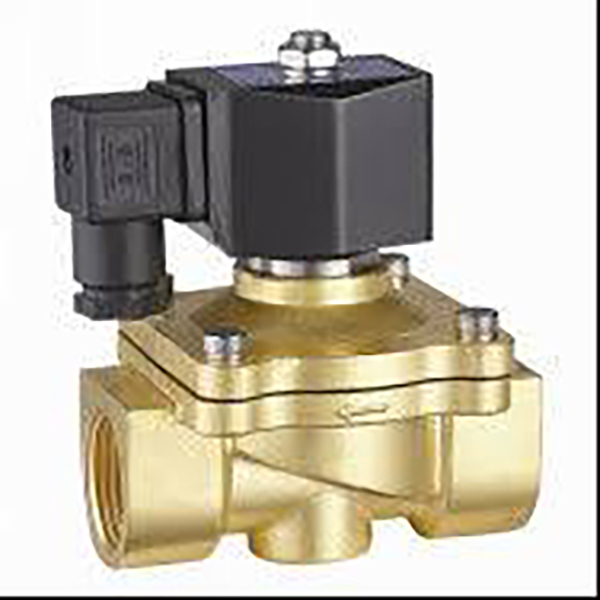

  2. 2W pilotné ovládanie normálne zatvorené (príklad modelu: 2W250-25)

     -- Pracovný princíp:Zabudovaný pilotný vypúšťací otvor, ktorý sa spolieha na stredný tlak potrubia na zdvíhanie hlavnej cievky s veľkým priemerom; cievka ovláda iba malý pilotný otvor s nízkou spotrebou energie a nízkou tvorbou tepla. Minimálny spúšťací diferenciálny tlak 0,05 MPa, ventil sa nemôže úplne otvoriť bez stredného tlaku.

        * Vypnutie: Pilotný otvor je utesnený, tlak vo vnútornej dutine stlačí tesnenie a uzavrie potrubie

        * ZAPNUTÉ: Tlak v pilotnej komore sa vypúšťa, stredotlakové zdviháky otvárajú hlavný ventil pre prietok veľkého objemu tekutiny, maximálny otvor až Φ50 (G2 palca)

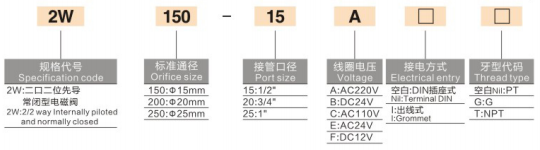

    --Kompletné pravidlo kódovania modelu

        2W - Veľkosť otvoru - Závit portu - Napätie cievky - Typ zapojenia - Závit Standard

        *  2W: 2/2-cestný normálne uzavretý solenoidový ventil ovládaný pilotom

        *  Štandardná veľkosť otvoru: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Kód portu: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Kódy napätia, zapojenia a závitov sú plne zameniteľné s priamo pôsobiacimi sériovými kompatibilnými náhradnými dielmi cievok

  3. Hlavné výhody

     -- Extra veľký priamy otvor pre vysoký prietok média, ultranízke tlakové straty v potrubí, ideálne pre centrálne rozvody vody/vzduchu

     -- Cievka s nízkym výkonom poháňa telo ventilu s veľkým otvorom, nízky nárast teploty pri nepretržitej prevádzke 24 hodín, výkon proti popáleniu

     - Široký prietokový kanál nie je ľahké upchať, podporuje cirkulujúcu priemyselnú chladiacu vodu s malými suspendovanými nečistotami

     -- Jediný riadiaci ventil môže nahradiť viacero malých priamych ventilov, zjednodušiť usporiadanie hlavného potrubia a znížiť obstarávacie náklady

  4.Aplikačné scenáre

     Ovládanie hlavného vodného okruhu pre veľké montážne linky na čistenie sprejom, úplný odtok vzduchového kompresora zo stroja a vypnutie hlavného vzduchového potrubia, veľkoprietokové zberné potrubia cirkulačného chladiaceho systému, zariadenia na úpravu vody, všeobecný hlavný spínač tekutín pre balenie potravín a chemické zariadenia.

Univerzálne zdieľané základné funkcie (priame + pilotné ovládanie)

  1.Jednotná funkcia NC normálne zatvorená (predvolené továrenské nastavenie)

     Automatické vypnutie pri výpadku prúdu, účinne zabraňuje pretečeniu, úniku vody/vzduchu počas vypínania zariadenia pre vyššiu bezpečnosť systému.

  2. Duálne voliteľné tesniace materiály

     -- Štandardný nitrilový kaučuk NBR: Univerzálny pre čistú vodu, stlačený vzduch a mazací olej všeobecné pracovné podmienky

     -- Voliteľný EPDM etylén propylén: Tepelne odolný, odolný voči slabým kyselinám a zásadám, určený pre horúcu vodu, potravinárske čisté tekutiny a morenie

  3. Viacúčelové univerzálne kompatibilné cievky

     Úplné pokrytie striedavým a jednosmerným napätím, nízkoenergetická izolovaná cievka podporujúca dlhodobé nepretržité napájanie; dvojité schémy zapojenia (DIN zásuvka / vodotesný vodič) prispôsobiteľné na zapojenie vnútorných skríň a vonkajších zariadení.

  4.Multi International Export Thread Standards

     Tri možnosti závitu: PT britský kužeľ, G paralelný BSPP, NPT americký závit, zodpovedajúce domácemu automatizačnému zariadeniu a požiadavkám exportu zámorskej výrobnej linky.

  5. Univerzálna montáž bez gravitácie

     Teleso ventilu môže byť inštalované vertikálne, horizontálne alebo obrátené bez ovplyvnenia výkonu otvárania/zatvárania, ideálne pre kompaktné usporiadanie skrine.

  6. Úplné prispôsobenie tlakovej triedy

     Séria Direct podporuje štandardné / vysokotlakové / extra vysoké tlaky / prispôsobené verzie s veľkým prietokom; pilotná séria sa natívne prispôsobuje konvenčnému rozsahu tlaku priemyselnej kvapaliny 0,05 ~ 1,0 MPa.

Jednotná tabuľka všeobecných technických špecifikácií

Kompletná porovnávacia tabuľka výberu riadená pilotom priamej VS

Segmentované scenáre typických aplikácií

  1. Použiteľné polia NC s priamym pôsobením 2 W

     -- Jednobodové vstrekovanie chladiaceho oleja a mikrosprej pre malé CNC obrábacie stroje, jednoduché ovládanie mikrokvapalín stanice

     -- Vákuové pomocné zásobovanie vodou a malá pneumatická vetva zapínania/vypínania pre 3C automatizačné zariadenia

     -- Malé ultrazvukové čistiace zariadenia, slučky na reguláciu laboratórnych mikrokvapalín

     -- Odbočka na údržbu zariadení, jednobodový spínač voda/plyn pre malé svietidlá

  2. Použiteľné polia 2W pilotne ovládaného NC

     -- Úplné vypustenie vzduchového kompresora zo stroja, uzatvárací ventil hlavného vzduchového potrubia dielne

     -- Riadenie hlavného vodného okruhu pre veľké zariadenie na čistenie rozprašovaním montážnej linky

     - Cirkulačný systém úpravy vody, priemyselné chladiace veľkoprietokové zberné potrubia

     -- Hlavný spínač kvapaliny s veľkým otvorom pre balenie potravín a kompletné chemické vybavenie

Základné pravidlá rozhodovania o výbere

     -- Tlak vody/vzduchu v potrubí pod 0,05 MPa, prerušované mikromédium, vákuový okruh → Je potrebné zvoliť 2W priamo pôsobiaci typ

     -- Veľkosť potrubia ≥G1/2, vysokoprietokový prenos hlavného potrubia s celým potrubím, dlhodobo stabilné tlakové potrubie → Vyberte 2W pilotný typ

     -- Horúca voda, čistená voda, pracovné podmienky slabej kyseliny: Pri zadávaní objednávok uveďte tesnenie EPDM pre potraviny

     -- Centralizované zapojenie vo vnútri riadiacej skrine stroja: Uprednostnite typ zapojenia zásuvky DIN; vonkajšie striekacie a vlhké zariadenia vyberte typ vodotesného drôteného vedenia

     -- Vysokotlakový vodný okruh a stanice s vysokým prietokom si môžu vybrať prispôsobené telesá ventilov s príponou H/L/T

Zosúladené kompletné riešenia pneumatických a kvapalinových okruhov

  1. Malý okruh chladiacej vetvy

     Vzduchotechnická jednotka AFC → 3/2 solenoidový ventil série 3V → PU plastové hadičky → 2W priamočinný ventil (ovládanie zap/vyp okruhu chladiacej vody)

  2. Dokončite okruh hlavného zásobníka vody stroja

     Hlavné potrubie vodnej nádrže / vzduchového kompresora → 2W pilotný ventil s veľkým priemerom → odbočka do potrubia na postrek každej stanice

  3. Dielenský okruh kvapaliny do výbušného prostredia

     Jednotka na úpravu zdroja vzduchu do výbušného prostredia → 2W pilotný ventil s vlastnou nevýbušnou cievkou, zladený s automatickým riadiacim potrubím odolným voči výbuchu

Zhrnutie jednej vety

     Mosadzný 2/2-cestný normálne uzavretý kvapalinový elektromagnetický ventil série SOLH 2W poskytuje beztlakový štartovací malý priamočinný variant a nízkovýkonný vysokoprietokový veľký pilotný variant s voliteľným tesnením pre potraviny NBR/EPDM, viaczávitovou a viacnapäťovou kompatibilitou, široko používaný pre automatické ovládanie automatického vypínania vody, vzduchu, oleja na strojoch na úpravu vody a linky na umývanie potravín.
