3/2 cestný pneumatický regulačný ventil série 3A | Vonkajší vzduchom ovládaný smerový ventil

Značka: SOLH by Richge Technology

1. Prehľad produktu a funkcia základného rozhrania

     Séria SOLH 3A je mainstream3/2 cestný externý vzduchom ovládaný smerový regulačný ventil podľa štandardných špecifikácií Airtac. Poháňaný čisto vzduchovým signálom namiesto elektromagnetickej cievky sa špecializuje na teleskopické ovládanie pohybu a udržiavania tlaku jednočinných valcov. Realizuje bezpečnú a stabilnú pneumatickú logiku nasávania vzduchu, udržiavania polohy a výfuku, pričom slúži ako hlavný bezpečnostný riadiaci komponent pre neelektrické pneumatické systémy, prostredia odolné voči výbuchu a zariadenia zabezpečené proti poruche.

  1.1 Štandardná definícia 3-portového rozhrania

     • P Port: Hlavný prívod vzduchu pre prívod stlačeného vzduchu

     • Prístav: Pracovný výstupný port, priamo pripojený k jednočinným valcom

     • R Port: Výfukový port na uvoľnenie tlaku a rýchly reset

  1.2 Pracovná logika a štrukturálne prvky

     • Jedno pneumatické ovládanie (3A110/210/310/410): Vzduchový signál pre reverzáciu, automatický reset pružiny po vypnutí signálu, dizajn resetovania bezpečný pri poruche.

     • Dvojité pneumatické ovládanie (3A120/220/320/420): Alternatívne ovládanie dvojitého vzduchového signálu, udržiava aktuálnu polohu po prerušení prívodu vzduchu s funkciou blokovania pamäte.

     • Základná štruktúra: Vysoko presná štruktúra cievky, vonkajší pneumatický pohon, odolné telo z hliníkovej zliatiny, štandardná prevádzka bez mazania (dostupné špeciálne mazanie pre extrémne pracovné podmienky).

2. Štandardné pravidlá kódovania modelov a bežné modely

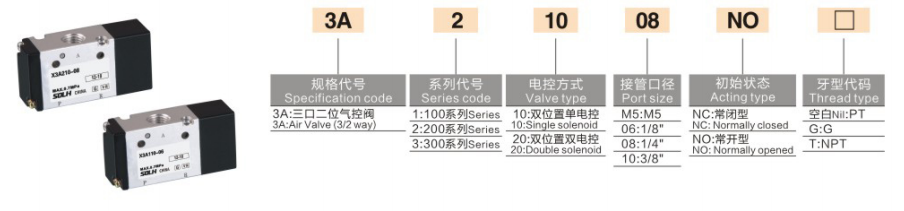

  1. Logika kódovania: 3A [Veľkosť série] [Typ ovládania] - [Veľkosť portu]

  2. Spoločná špecifikácia modelu a aplikačné scenáre

3. Základné technické parametre

4. Hlavné výhody produktu

     • Čistý pneumatický dizajn odolný proti výbuchu: Vo vnútri nie sú žiadne elektrické komponenty, plne prispôsobiteľné prašnému, vlhkému a horľavému výbušnému prostrediu. Zaisťuje automatický reset a bezpečnosť zariadenia pri výpadku zdroja vzduchu alebo napájania s mimoriadne vysokou prevádzkovou spoľahlivosťou.

     • Prispôsobivosť režimu dvojitého ovládania: Jednoduché pneumatické ovládanie pre bezpečný reset a udržiavanie tlaku; dvojité pneumatické ovládanie pre pamäť polohy vypnutia vzduchu a dlhodobé zablokovanie, pokrývajúce všetky bežné logiky ovládania jednočinného valca.

     • Vysoko účinný tesniaci výkon: Presná štruktúra cievky so špeciálnym procesom povrchovej úpravy, vyznačujúca sa nízkym štartovacím tlakom, vynikajúcou vzduchotesnosťou, stabilným spínaním a dlhou životnosťou.

     • Flexibilná a priestorovo úsporná inštalácia: Podporuje ľubovoľnú inštaláciu z viacerých uhlov. Môže byť použitý samostatne alebo integrovaný so základňami rozdeľovača na vytvorenie modulárnych skupín ventilov, čím sa efektívne šetrí priestor na inštaláciu zariadenia.

5. Typické aplikačné scenáre

     • Jednočinné ovládanie valca: Realizuje teleskopické úkony, ako je zdvíhanie, upínanie a preklápanie, s vysúvaním valca nasávaním vzduchu a zasúvaním pomocou pružinového resetu.

     • Bezpečnostný blokovací systém zariadenia: Automaticky resetuje a uvoľňuje tlak, keď zdroj vzduchu zlyhá alebo sa zariadenie vypne, čím sa zabráni mechanickému zaseknutiu a zaistí sa bezpečnosť výroby.

     • Pracovné stanice na dlhodobé udržiavanie tlaku: Režim dvojitého pneumatického ovládania udržuje pevnú polohu valca bez nepretržitého prívodu vzduchu, vhodný pre dlhodobé upínacie a polohovacie procesy.

Zhrnutie jednej vety

     Séria SOLH 3A je štandardný 3/2-cestný externý pneumatický riadiaci ventil s jednoduchým/dvojitým režimom ovládania vzduchu, presným tesnením cievky a telom z hliníkovej zliatiny. Je to preferovaný základný komponent pre bezpečné riadenie reverzácie a udržiavania tlaku jednočinných pneumatických valcov.
