4H séria 5/2 & 5/3 cestný ručný pákový ventil | Ručne ovládaný smerový regulačný ventil

Značka: SOLH by Richge Technology | 5/2 5/3-cestný ručný pákový pneumatický ventil pre manuálne ladenie a bezpečnostné zastavenie

1. Prehľad produktu a základná štruktúra

     Séria SOLH 4H je štandardom AirTAC5/2 a 5/3 smerový ručný pákový ventil, tiež známy ako ručne ovládaný cievkový ventil. Spína pneumatické okruhy čisto ručným ovládaním páky bez elektrických alebo pneumatických ovládacích signálov. Široko používaný na manuálne ladenie zariadení, núdzové bezpečnostné zastavenie a ovládanie otáčania valca, je vybavený presnou štruktúrou cievky a odolným telom z hliníkovej zliatiny s dvojitými režimami polohovania, pružinovým resetom a blokovaním oceľovou guľou. Je plne zameniteľný so 4V solenoidovými ventilmi a 4A pneumatickými ventilmi, je to univerzálny komponent manuálneho ovládania pre štandardné pneumatické systémy.

  1.1 Štandardná definícia 5-portového rozhrania

     • P Port: Hlavný vstupný port stlačeného vzduchu

     • Pracovné porty A/B: Dvojité výstupné porty na pripojenie dvojčinných valcov na ovládanie vysúvacích a zasúvacích zdvihov

     • R/S výfukové porty: Pretlakové výfukové otvory, kompatibilné so štandardnou inštaláciou tlmiča na zníženie hluku

     • Režim jazdy: Priama prevádzka prepínania ručnej páky

     • Štrukturálna vlastnosť: Vysoko presný typ cievky, telo z vysokopevnostnej hliníkovej zliatiny, pružinový reset / polohovacia štruktúra oceľovej gule pre stabilnú prevádzku

2. 5/2-cestný manuálny pákový ventil (dve polohy)

  2.1 Typ s manuálnym resetom pružiny (4H210/310/410)

     • Pracovný princíp: Prepnutím páčky prepnite okruh vzduchu; po uvoľnení rúk sa páka automaticky resetuje silou pružiny.

     • Základné charakteristiky: Okamžitý reset s uvoľnením ruky, vynikajúci výkon proti chybnej prevádzke a vysoká prevádzková bezpečnosť.

     • Typický model: 4H210-08 (port G1/4, 5/2-cestný pružinový resetovací manuálny ventil)

  2.2 Typ manuálneho uzamykania (4H210L/310L)

     • Pracovný princíp: Vybavené pákovou samosvornou konštrukciou. Ventil si po prepnutí udržiava opačnú polohu a na návrat je potrebné manuálne resetovanie.

     • Základné charakteristiky: Stabilné polohovanie a dlhodobé držanie polohy, účinne zabraňuje náhodnému dotyku a nesprávnej prevádzke, vhodné pre dlhodobé pracovné podmienky.

     • Typický model: 4H210L-08 (port G1/4, 5/2 cestný uzamykateľný ručný ventil)

3. 5/3-cestný manuálny pákový ventil (tri polohy)

  5/3-cestné manuálne ventily série 4H230/330/430 využívajú dizajn dvojitého stabilného polohovania oceľovej guľôčky s tromi profesionálnymi funkciami strednej polohy, ktoré spĺňajú požiadavky na pokročilé pneumatické ovládanie.

     • Uzavreté centrum (typ C): Úplne uzavretý v strednej polohe. Realizuje blokovanie valcov, udržiavanie tlaku a ochranu proti pádu pre závesné a vertikálne stanice.Typický model: 4H230C-08

     • Stred výfuku (typ E): Pracovné porty A/B komunikujú s výfukovými otvormi v strednej polohe. Systém úplne uvoľní tlak, čo umožňuje voľné plávanie valca, manuálne odladenie zariadenia a bezpečnostnú ochranu.Typický model: 4H230E-08

     • Stred tlaku (typ P): Vstup vzduchu P komunikuje s portami A/B v strednej polohe, čím sa mení dvojčinný valec na jednočinný výstup pre synchrónne upínanie a reguláciu sily.Typický model: 4H230P-08

4. Štandardné pravidlá kódovania modelov a bežné modely

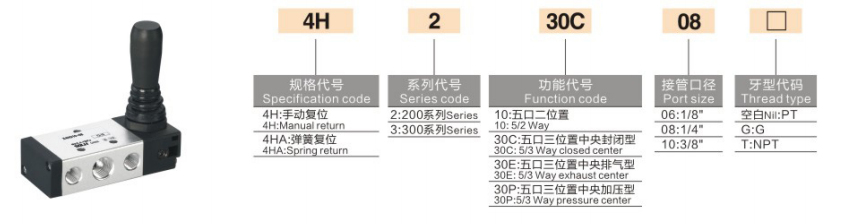

 1. Logika kódovania: 4H [Kód veľkosti] [Kód funkcie] - [Veľkosť portu]

  2. Bežné modely hlavného prúdu

     • 4H210-08: 5/2 cestný pružinový reset, G1/4 port univerzálny manuálny ventil

     • 4H210L-08: 5/2-cestný samosvorný typ dlhodobého držania polohy

     • 4H230C-08: 5/3-cestný uzavretý stred, model udržiavania tlaku vo valci a uzamykania

     • 4H310-10: 5/2 cestný pružinový reset, G3/8 veľkoprietokový ručný regulačný ventil

5. Univerzálne základné technické parametre

6. Hlavné výhody produktu

     • Čistá manuálna bezpečnosť proti výbuchu: Nevyžadujú sa žiadne elektrické komponenty a napájanie, nulové riziko iskier. Dokonale sa hodí na ladenie zariadení, prevádzku núdzového zastavenia a manuálne ovládanie v horľavom, výbušnom a prašnom prostredí.

     • Duálne režimy polohovania pre úplné scenáre: Typ pružinového resetu pre okamžitý bezpečnostný reset a ochranu pred chybnou prevádzkou; uzamykací typ pre dlhodobé stabilné držanie polohy, pokrývajúci krátkodobé poskoky a dlhodobé pracovné podmienky.

     • Všestranné trojpolohové stredné funkcie: Vybavený tromi strednými režimami C/E/P na realizáciu blokovania a udržiavania tlaku, bezpečnostného odľahčenia systému a synchrónneho ovládania vyváženia upnutia.

     • Flexibilná a univerzálna inštalácia: Podporuje montáž na panel a montáž na základňu s viacuhlovou pevnou inštaláciou. Úplne univerzálne a zameniteľné s 4V elektrickými regulačnými ventilmi a 4A pneumatickými regulačnými ventilmi v inštalačných rozmeroch.

     • Stabilná a odolná prevádzka: Presné prispôsobenie cievky a štruktúra polohovania oceľovej guľôčky zaisťujú čistý pocit z ruky, ostré cúvanie, nízke trenie a dlhú životnosť.

7. Typické aplikačné scenáre

     • Manuálne ladenie, ovládanie krokovania a bezpečnostná kontrola údržby dvojčinných valcov

     • Bezpečnostné blokovanie dverí a pneumatické obvody núdzového zastavenia, manuálne ovládanie pre zóny v nevýbušnom prevedení

     • Manuálne riadenie spätného chodu pre neenergetické zariadenia a automatizované výrobné linky

     • Výmena a odladenie 4V elektromagnetických ventilov a 4A pneumatických ventilov na mieste pre flexibilné prepínanie elektrických/pneumatických/manuálnych režimov ovládania

Zhrnutie jednej vety

     Séria SOLH 4H je univerzálny 5/2 a 5/3 cestný ručný pákový ventil s dvojitým polohovaním reset/uzamknutie a tromi strednými funkciami C/E/P. Vďaka čisto manuálnej bezpečnostnej prevádzke a plnej zameniteľnosti 4V/4A je to štandardný ručne ovládaný ventil na manuálne ladenie pneumatického systému a ovládanie bezpečnostného núdzového zastavenia.
