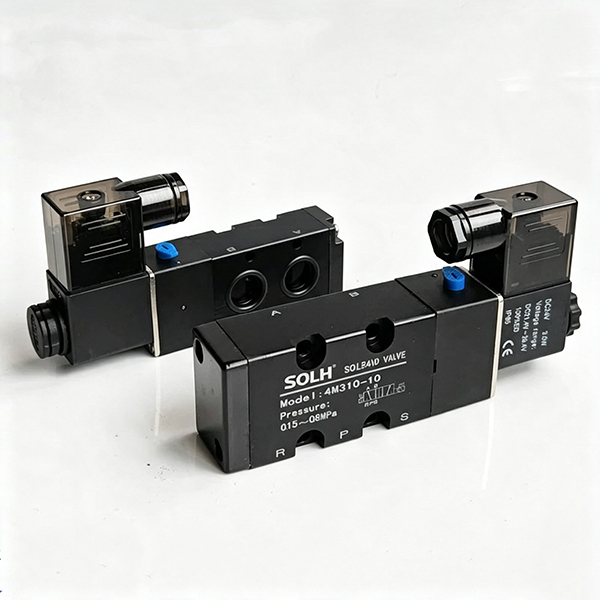

Štandardný 5/2 cestný solenoidový ventil NAMUR série 4M | Ventil doskového typu namontovaný na pohone

Značka: SOLH by Richge Technology

1. Prehľad produktu

     Séria SOLH 4M je profesionálŠtandardný 5/2 cestný tanierový solenoidový ventil NAMUR špeciálne navrhnuté pre automatické ovládanie pneumatického pohonu. Prísne vyhovuje medzinárodným štandardom bočnej montáže NAMUR so štandardnými montážnymi otvormi na dne ventilu. Ventil môže byť priamo laminovaný a inštalovaný na strane pneumatických guľových ventilov a pohonov škrtiacich ventilov bez medziľahlého adaptéra vzduchového potrubia. Používa sa výhradne pre obvody automatického ovládania ventilov, plne zodpovedá štandardom série Airtac 4M a je konštrukčne odlišný od bežných 4V trubicových solenoidových ventilov.

  1.1 Základné špecifikácie produktu

     • Funkčný režim: 5/2 cesty (5 portov, 2 polohy)

     • Štruktúra pohonu: Typ s vnútornou pilotnou cievkou, prevádzka bez mazania

     • Štandardná montáž: Štandardná bočná montáž NAMUR (základňa integrovaná so vzduchovými okruhmi P/A/B/R1/R2)

     • Mainstreamové modely: 4M210-08, 4M210-06, 4M110-06

2. Vyplňte pravidlá kódovania modelov a úplný zoznam sérií

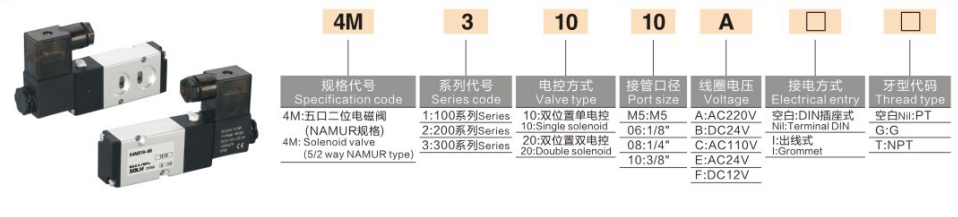

 1. Logika kódovania: 4M [Kód veľkosti] [Kontrolný kód] [Kód funkcie] - [Závit portu]

  2. Modelový príklad

     4M210-08: veľkosť 200, jednoduché elektrické ovládanie s pružinovým resetom, port pre vonkajší závit PT1/4

 3. Kompletný zoznam špecifikácií modelu hlavného prúdu

3. Základné technické parametre

4. Výhody montáže NAMUR a kľúčové body výberu

     • Integrovaný NAMUR Base Air Port: Spodná časť ventilu je vybavená vzduchovými otvormi A/B. Po namontovaní pohonu sa automaticky ukotví do dvoch otvorov na prívod vzduchu na pohone. Pre porty A/B nie sú potrebné žiadne vonkajšie vzduchové potrubia; iba prívod vzduchu P a výfukové otvory R1/R2 vyžadujú pripojenie externého zdroja vzduchu, čo zjednodušuje štruktúru potrubia a znižuje miesta úniku.

     • Vstavaná manuálna testovacia tyč: Vybavené tlačidlom manuálneho ladenia na strane ventilu, ktoré podporuje test manuálneho otvárania a zatvárania ventilu po vypnutí, vhodné pre inštaláciu na mieste, ladenie a údržbu zariadenia.

     • Charakteristika režimu Dual Control: Modely s dvojitým elektrickým ovládaním 4M × 20 využívajú samouzamykaciu pamäťovú štruktúru pri vypnutí, aby sa zachovala aktuálna poloha ventilu; Modely s jednoduchým elektrickým ovládaním 4M × 10 sa automaticky resetujú silou pružiny po vypnutí, čím spĺňajú požiadavky na bezpečnostný reset a držanie polohy.

     • Kompatibilná montáž na rozdeľovač: Zdieľa rovnakú základnú špecifikáciu ako séria 4V (základňa rozdeľovača 4M100M/200M/300M). Podporuje centralizované zásobovanie vzduchom pre viacero ventilov prostredníctvom inštalácie na potrubí a môže byť tiež priamo namontované na jeden pohon pre nezávislú prevádzku.

5. Ventil 4M NAMUR verzus 4V ventil s konvenčnou rúrkou | Sprievodca výberom proti chybám

6. Typické aplikácie zhody

     • Systém automatického riadenia ventilov: 4M210-08 zladený s pneumatickým pohonom DA/SR + guľovým / škrtiacim ventilom, široko používaným v petrochemickom priemysle, úprave vody a zariadení na prepínanie tekutín v potrubí.

     • Integrovaný systém ventilových ostrovčekov: Prijmite viacprvkovú základňu rozdeľovača 4M200M na realizáciu centralizovaného prívodu vzduchu a integrovanej inštalácie viacerých solenoidových ventilov série 4M pre automatizované zoskupenia potrubí.

     • Prispôsobenie potrubia potrubia: Pripojte porty s vonkajším závitom pomocou KQ2 rýchlospojiteľných rovných tvaroviek s vonkajším závitom, aby ste sa mohli rýchlo pripojiť k hlavnému potrubiu zdroja vzduchu pre stabilné a tesné pripojenie.

Zhrnutie jednej vety

     Séria SOLH 4M je vyhradený štandardný doskový 5/2 cestný solenoidový ventil NAMUR pre pneumatické pohony s bezdušovou priamou montážou, prevádzkou bez mazania a krytím IP65, čo je optimálny podporný ovládací prvok pre automatické spínanie pneumatických guľových ventilov a klapiek.
