4V séria 5/2 & 5/3 cestný pneumatický solenoidový ventil | Pilotne ovládaný smerový regulačný ventil

Značka: SOLH by Richge Technology

1. Prehľad produktu a základná štruktúra

     Séria SOLH 4V je najuniverzálnejšiapilotom ovládaný pneumatický smerový regulačný ventil pre priemyselnú automatizáciu, pokrytie5/2 cesty (5 portov, 2 polohy) a5/3 cesty (5 portov, 3 polohy) konfigurácie. Špeciálne navrhnutý pre teleskopický pohyb, medzidoraz a kontrolu udržiavania tlaku dvojčinných valcov, má štruktúru cievkového typu a vnútorný riadiaci pohon. Ako štandardný elektronický komponent pneumatického riadenia je široko používaný v automatizovaných strojoch, baliacich zariadeniach, spracovateľských prípravkoch a pneumatických prevodových systémoch so stabilným výkonom a všestrannými funkciami.

  1.1 Definícia štandardného päťportového rozhrania

     • P Port: Hlavný prívod vzduchu, pripojený k zdroju prívodu vzduchu

     • Pracovné porty A/B: Výstupné porty, pripojené k dvom komorám dvojčinných valcov na ovládanie vysúvania a zasúvania

     • R/S výfukové porty: Pretlakové výfukové otvory, bežne vybavené tlmičmi pre zníženie hluku a plynulé vetranie

  1.2 Základné štrukturálne prvky

     • Štruktúra jadra ventilu: Vysoko presný dizajn cievky s posuvným stĺpikom, nízke trenie a citlivé spínanie

     • Režim jazdy: Interný pilotný pohon, nízka spotreba energie a stabilný reverzný výkon

     • Použiteľný objekt: Kompletné prispôsobenie pre dvojčinné pneumatické valce

2. 5/2 cestný ventil – základné ovládanie spätného chodu

     5/2-cestná štruktúra je hlavným základným modelom série 4V, rozdeleným na jednoduché elektrické ovládanie a dvojité elektrické ovládanie, ktoré sa prispôsobuje rôznym požiadavkám na pneumatickú logiku a bezpečnosť.

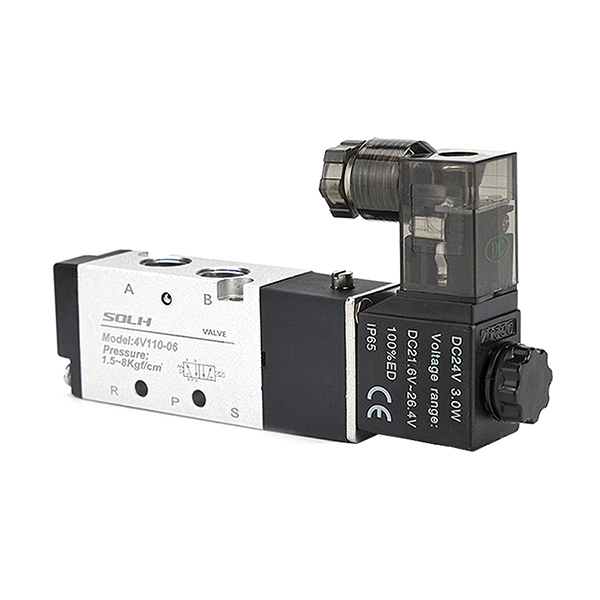

  2.1 Single Electric Control (4V110/210/310/410)

     • Pracovný princíp: Vybavený jednou elektromagnetickou cievkou a resetovacou pružinou. Ventil sa po zapnutí obráti a po vypnutí sa automaticky resetuje silou pružiny.

     • Základné charakteristiky: Dizajn resetovania pri vypnutí s bezpečným výkonom, jednoduchou štruktúrou a nákladovo efektívnym.

     • Typické aplikácie: Bežný vratný pohyb valca, mechanizmus núdzového zastavenia resetovania, jednoduché upínacie a polohovacie zariadenie.

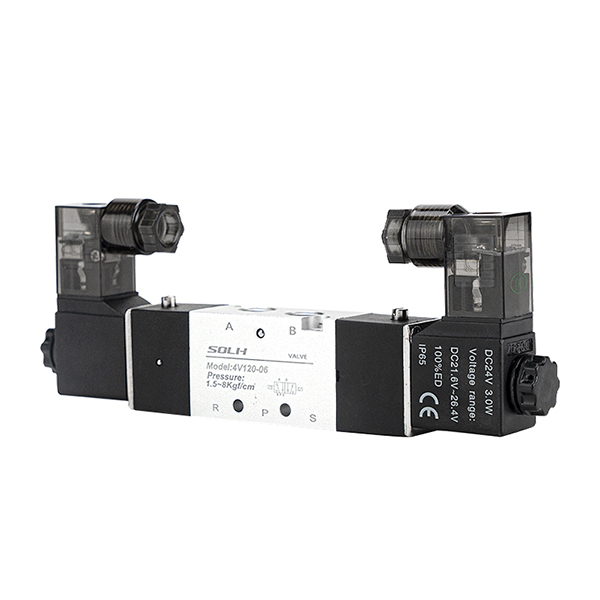

  2.2 Dvojité elektrické ovládanie (4V120/220/320/420)

     • Pracovný princíp: Dve cievky pre striedavé ovládanie bez resetovacej pružiny. Ventil si po vypnutí zachová svoju aktuálnu polohufunkcia uchovávania pamäte.

     • Základné charakteristiky: Vysoká presnosť polohovania, úspora energie (spotreba energie len pri cúvaní), stabilné držanie vypnutej polohy.

     • Typické aplikácie: Presné polohovanie stanice, zastavenie stredného zdvihu, scenáre dlhodobého udržiavania tlaku a fixnej ​​polohy.

3. 5/3-cestný ventil – ovládanie presnosti medzipolohy

     5/3-cestná trojpolohová štruktúra pridáva stredný neutrálny stav na základe dvojpolohovej reverzácie, čím sa realizujú tri hlavné medziľahlé funkcie na splnenie požiadaviek pokročilého pneumatického ovládania (Použiteľné modely: 4V130/230/330/430).

  3.1 Uzavreté centrum (typ C)

     Funkcia: Všetky porty sú v strednej polohe úplne zatvorené. Realizuje blokovanie valcov a udržiavanie tlaku, podporuje doraz odpruženia a ochranu proti pádu.

     Scenár: Aretácia prípravku, vertikálny valec proti pádu, medzipoloha pevný doraz.

  3.2 Stred výfuku (typ E)

     Funkcia: Pracovné porty A/B komunikujú s výfukovými otvormi v strednej polohe. Systém uvoľní tlak a valec voľne pláva.

     Scenár: Bezpečnostné odľahčenie zariadenia, manuálne preťahovanie a ladenie, ochrana proti mechanickému resetu.

  3.3 Stred tlaku (typ P)

     Funkcia: Vstup vzduchu P komunikuje s oboma portami A/B v medzipolohe, čím sa mení dvojčinný valec na jednočinný výstup.

     Scenár: Synchrónne upínanie, obojsmerné udržiavanie tlaku, špeciálne riadenie vyváženia síl.

4. Pravidlá kódovania modelov a spoločné špecifikácie

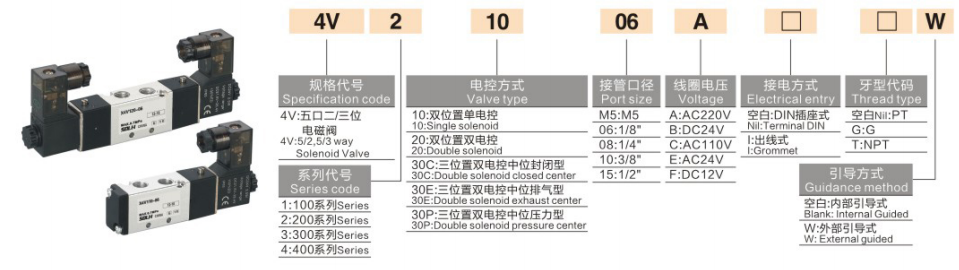

  1. Logika kódovania: 4V [Kód veľkosti] [Kód ovládania/strednej funkcie] - [Veľkosť portu]

  2. Typické spoločné modely

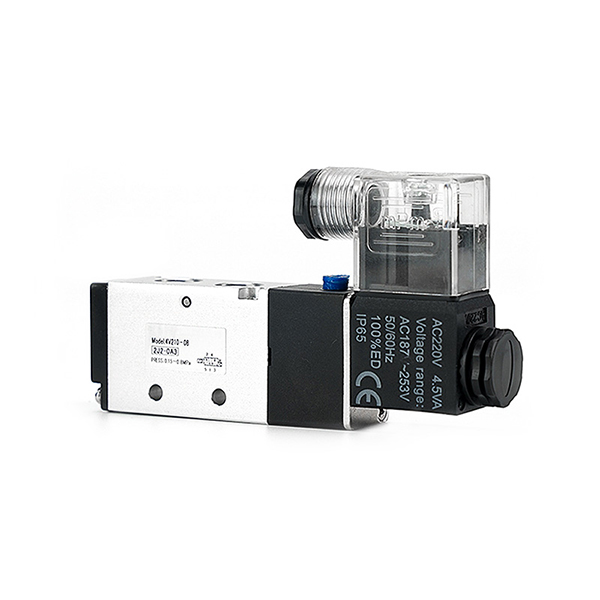

     • 4V210-08: Port G1/4, jednoduché elektrické ovládanie, 5/2 cesta (najuniverzálnejší štandardný model)

     • 4V220-08: Port G1/4, dvojité elektrické ovládanie, 5/2 cesta (polohovanie pamäte pri vypnutí)

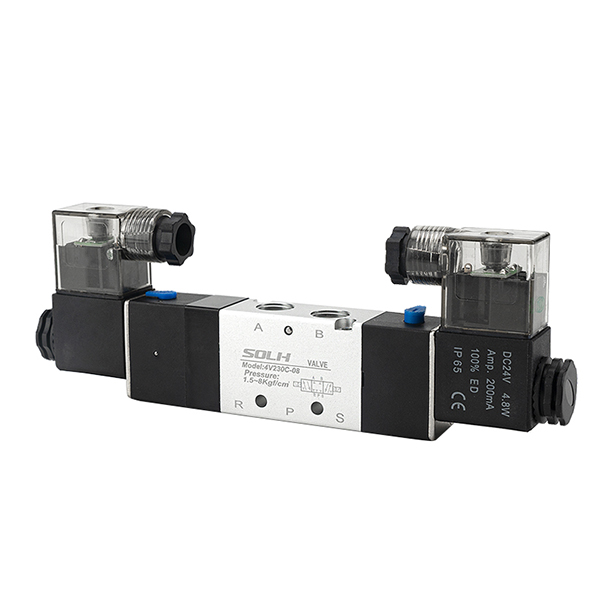

     • 4V230C-08: Port G1/4, 5/3 uzavretý stred (uzamykanie valca a udržiavanie tlaku)

     • 4V310-10: Port G3/8, jednoduché elektrické ovládanie, 5/2 cesty (ovládanie hlavného okruhu s veľkým prietokom)

5. Základné technické parametre

6. Pokyny pre profesionálny výber

  6.1 5/2-cestný výber dvoch polôh

     • Jedno elektrické ovládanie: Priorita pre scenáre konvenčného vratného pohybu a bezpečnostného resetovania s automatickým návratom do vypnutia a prevádzkou zabezpečenou proti poruche.

     • Dvojité elektrické ovládanie: Priorita pre polohovacie stanice, scenáre medzizastávok a dlhodobého zdržania s pamäťou pri vypnutí a presným polohovaním.

  6.2 5/3-cestný výber troch polôh

     • Typ C (uzavreté centrum): Pre medziuzamykanie cylindrickej vložky, držanie odpruženia a ochranu proti pádu.

     • Typ E (výfukový stred): Pre scenáre bezpečnostného odľahčenia tlaku, voľného pohybu a manuálneho ladenia.

     • Typ P (Centrum tlaku): Pre synchrónne upínanie, obojsmernú stabilizáciu tlaku a špeciálne pneumatické ovládanie vyváženia.

Zhrnutie jednej vety

     Séria SOLH 4V zahŕňa 5/2 a 5/3 cestné pilotne ovládané pneumatické ventily s jednoduchým/dvojitým elektrickým ovládaním a tromi medziľahlými funkciami, ktoré sú preferovaným štandardným komponentom pre priemyselné pneumatické reverzovanie, polohovanie, udržiavanie tlaku a bezpečnostné riadenie dvojčinných valcov.
