Solenoidový ventil série 5V | 5/2 a 5/3 cestný vysokofrekvenčný nízkovýkonný pneumatický regulačný ventil

Značka: SOLH by Richge Technology | Plne kompatibilná náhrada za špičkový solenoidový ventil AirTAC 5V série

1. Prehľad produktu

     Séria SOLH 5V je špičkový 5-portový pneumatický smerový solenoidový ventil plne zameniteľný s originálnou sériou AirTAC 5V. Zakrýva5/2 smer dvojpolohový a5/3 smer trojpolohový funkčné typy. Využíva pokročilú posuvnú štruktúru cievky s nízkoenergetickým dizajnom cievky, ktorý šetrí energiu, vyznačuje sa mimoriadne dlhou životnosťou, stabilným vysokofrekvenčným spínaním a nízkou poruchovosťou. S vnútornou konštrukciou pilotného výfuku a stupňom ochrany IP65 je šetrný k čistým pracovným prostrediam, ako je elektronika, potraviny a lekárske ošetrenie. Profesionálne používaný na reguláciu vratného pohybu dvojčinných valcov, je to preferovaný hlavný regulačný ventil pre vysoko štandardné automatizované pneumatické systémy.

  1.1 Definícia základného portu a funkcie

     • 5-portová konfigurácia: P (hlavný prívod vzduchu), A/B (dvojité pracovné výstupy), R/S (dvojité nezávislé výfukové otvory)

     • 5/2-cestný dvojpolohový: Funkcia spätného chodu v jednom smere, dokončuje riadenie cyklu vysúvania a zasúvania valca

     • 5/3-cestný trojpolohový: Vybavený strednou neutrálnou polohou, podporou zastavenia valca, udržiavaním tlaku a funkciami úplného resetovania výfukových plynov

     • Základná aplikácia: Špecializované na riadenie vratného chodu všetkých dvojčinných pneumatických valcov s plným zdvihom

2. Klasifikácia základných produktov a funkčná logika

  2.1 5/2-cestný dvojbodový solenoidový ventil

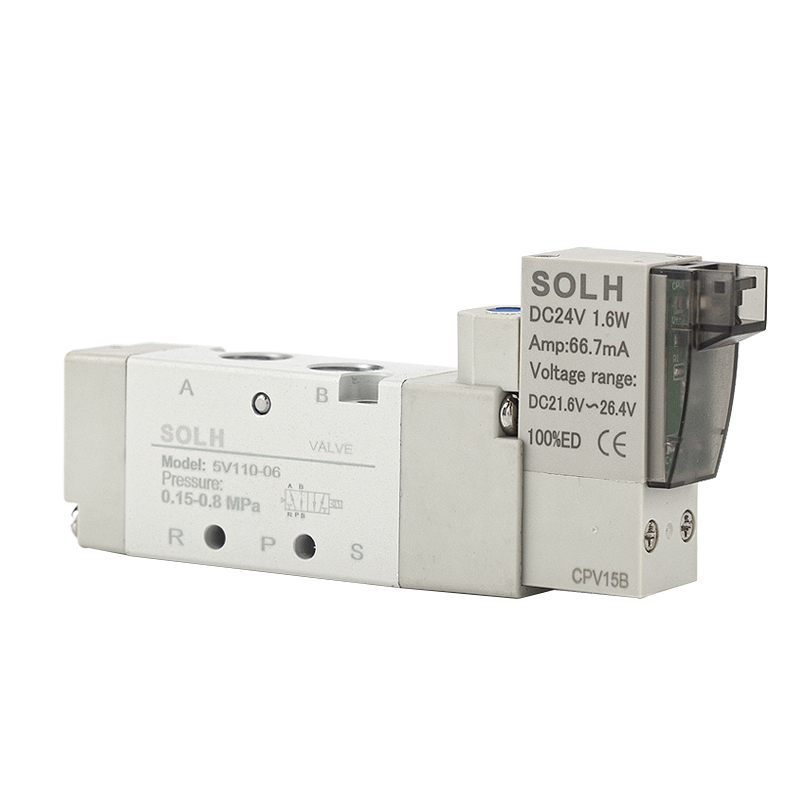

     • Jedno elektrické ovládanie (5V110/210/310): Elektrifikované pre smerové prepínanie, automatické nastavenie pružiny pri vypnutí, vhodné pre konvenčné vratné ovládanie

     • Dvojité elektrické ovládanie (5V120/220/320): Elektrifikované na dokončenie spätného chodu, pamäť stavu vypnutia a samodržanie, vhodné pre pracovné podmienky dlhodobého uzamknutia polohy

  2,2 5/3-cestný trojbodový solenoidový ventil (dvojité elektrické ovládanie)

     Tri voliteľné centrálne neutrálne funkcie na splnenie rôznych požiadaviek procesov na mieste:

     • 30C (centrálne zatvorené): Centrálna poloha P port zatvorený, A/B porty komunikujú s R/S výfukovými otvormi, čím sa realizuje zastavenie valca a udržiavanie tlaku v akejkoľvek polohe zdvihu

     • 30E (centrálny výfuk): Centrálna poloha P port zatvorený, A/B duálne porty úplne vyčerpané, valec sa rýchlo resetuje bez zvyškového tlaku

     • 30P (udržiavanie centrálneho tlaku): Centrálna poloha P port komunikuje s portami A/B, výfukové otvory R/S sú zatvorené, čím sa udržiava stabilný tlak v potrubí systému

3. Hlavné modely, kalibre a prietokové parametre

4. Základné technické parametre

5. Rýchla interpretácia kódovania modelu

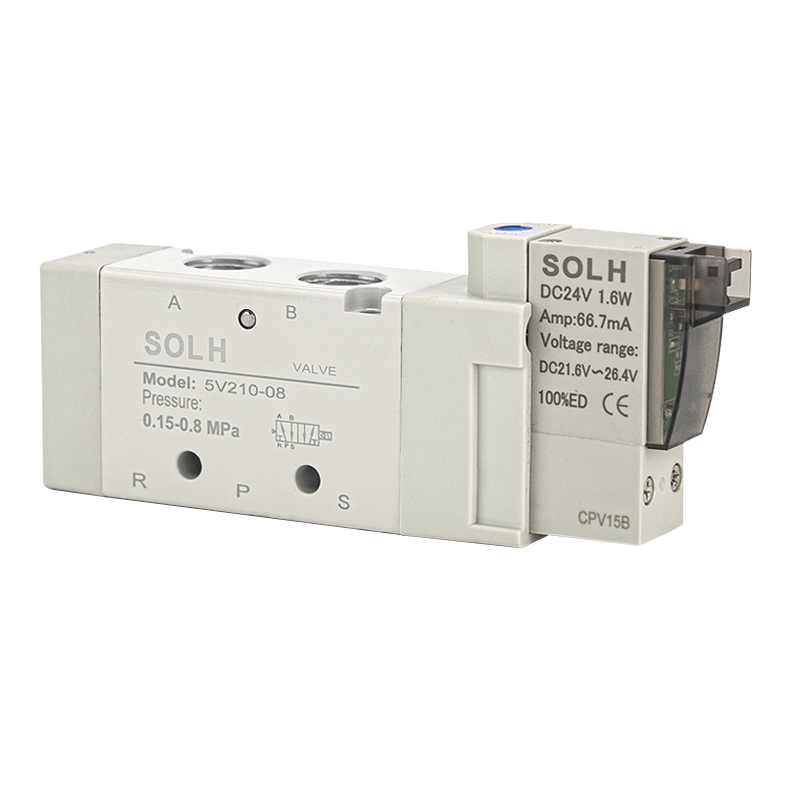

     Ako štandardný príklad použijeme 5V210-08 DC 24V

     • 5V: Sériový kód pre 5-cestný 2/3-polohový pneumatický solenoidový ventil

     • 2: Špecifikácia série 200, zodpovedajúca bežnému kalibru G1/8 & G1/4

     • 10: Jednoduché elektrické ovládanie 2-polohový typ;20 = typ dvojitého elektrického ovládania;30C/E/P = 3-polohový centrálny funkčný typ

     • 08: Kaliber rozhrania G1/4;06 = G1/8;M5 = mikro závit M5

     • DC 24V: Menovité napätie;B znamená DC24V,A znamená AC220V, k dispozícii je viacero možností napätia

6. Hlavné výhody produktu

     • Nízka spotreba energie a veľmi dlhá životnosť: 0,9W nízkoenergetická energeticky úsporná cievka znižuje dlhodobú prevádzkovú spotrebu energie. Používa vysoko presnú tesniacu štruktúru cievky s nízkym odporom trenia, podporuje viac ako 30 miliónov stabilných cyklov spínania a minimalizuje neskoršiu frekvenciu údržby.

     • Ultra rýchla vysokofrekvenčná odozva: Optimalizovaný dizajn vnútorného priechodu vzduchu dosahuje čas odozvy spínania do 0,05 sekundy, dokonale sa prispôsobuje požiadavkám na vysokofrekvenčné cyklické činnosti automatizovaných výrobných liniek.

     • Prispôsobivosť čistého prostredia: Vstavaná centralizovaná interná pilotná výfuková štruktúra zabraňuje vonkajšiemu znečisteniu pretečením oleja a plynu a plne spĺňa bezprašné a čisté výrobné štandardy elektronického, potravinárskeho a medicínskeho priemyslu.

     • Silná integrácia a pohodlné ladenie: Podporte integrovanú inštaláciu banky rozdeľovacieho ventilu, aby ste ušetrili miesto na zariadení. Vybavené ručným tlačidlom na tele ventilu, ktoré uľahčuje ladenie s jedným ventilom a skúšobnú prevádzku zariadenia.

     • Stabilný výkon a odolnosť voči poveternostným vplyvom: Široký rozsah teplotnej adaptácie a stupeň ochrany proti prachu a vode IP65, stabilná prevádzka v zložitých vnútorných a vonkajších priemyselných prostrediach.

7. Typické aplikačné scenáre

     • Dvojčinné vratné ovládanie valca: Široko používaný na automatickú manipuláciu, tlačenie materiálu, upínanie prípravkov, rotačné polohovanie a iné pneumatické vratné činnosti.

     • Vysoko štandardné automatizované výrobné linky: Aplikuje sa na automobilové zváracie linky, tesnenie a rezanie obalov, elektronickú povrchovú montáž, plnenie potravín a iné presné automatizačné zariadenia.

     • Vysokofrekvenčné a čisté pracovné podmienky: Preferovaný typ ventilu pre priemyselné scenáre vyžadujúce časté reverzovanie, nulové znečistenie a dlhodobú stabilnú nepretržitú prevádzku.

8. Výberový rozdiel: 5V séria vs 4V séria solenoidový ventil

Zhrnutie jednej vety

     Séria SOLH 5V je špičkový 5/2 a 5/3 cestný pneumatický solenoidový ventil s nízkou spotrebou energie, ultra dlhou životnosťou a rýchlym vysokofrekvenčným spínaním. Vďaka čistému vnútornému výfuku a vodotesnému a prachotesnému dizajnu IP65 je to optimálny riadiaci ventil jadra pre dvojčinné valce a vysokoštandardné čisté automatizované pneumatické systémy, plne kompatibilný s originálnou sériou AirTAC 5V.
