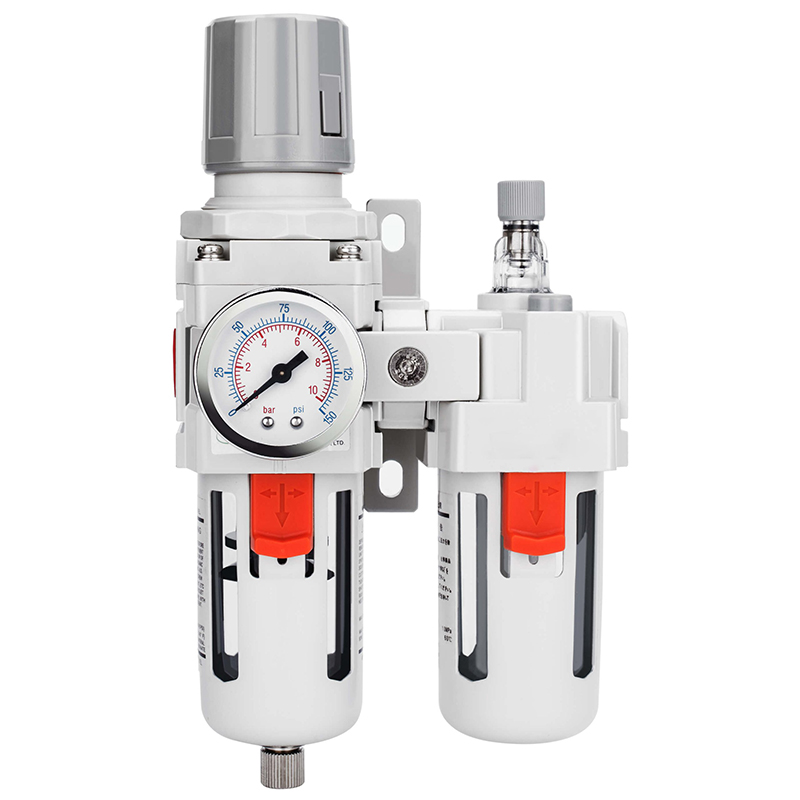

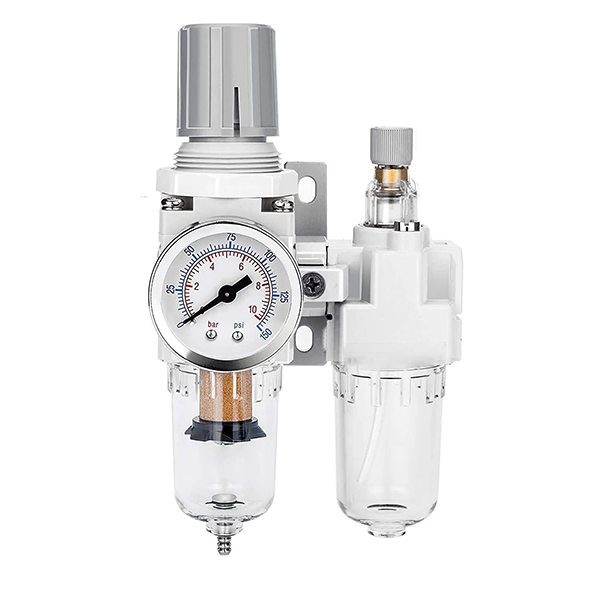

AC Pneumatické FRL Dvojjednotkové kombo

AC Pneumatické FRL Dvojjednotkové kombinované | Jednotka na úpravu zdroja vzduchu s integrovanou jednotkou vzduchového filtra a regulátora AF+AR

Značka: SOLIH by Richge Technology | Štandardná priemyselná pneumatická zostava na úpravu zdroja vzduchu

1. Prehľad produktu

     Séria SOLIH AC je aštandardne integrovaná dvojjednotková kombinácia pneumatického zdroja vzduchu, ktorý kombinuje vzduchový filter AF a regulátor tlaku AR v jednej modulárnej zostave. Dokončuje profesionálne čistenie stlačeného vzduchu a stabilnú reguláciu tlaku v jedinej inštalácii, účinne odstraňuje vlhkosť, prach a častice nečistôt pri zachovaní konštantného pracovného tlaku systému. Vďaka integrovanej konštrukcii, priestorovo úspornej inštalácii a jednoduchej údržbe je to najbežnejšia štandardná konfigurácia pre automatizované pneumatické zariadenia, dokonale vhodná na klimatizáciu kompresorov a rôznych pneumatických pohonov.

2. Umiestnenie produktu

  Kombinácia dvoch jednotiek AC = AF filtrácia vody a prachu + stabilizácia a redukcia tlaku AR

     Inštalované na zadnom konci vzduchových kompresorov na čistenie primárneho zdroja vzduchu a presné riadenie tlaku. Je to univerzálna štandardná zostava pre pneumatické systémy priemyselnej automatizácie, široko používaná v bezolejových čistých zariadeniach a všeobecných scenároch stabilizácie pneumatického okruhu.

3. Úplný sériový model a stupeň prietoku

4. Základné technické špecifikácie

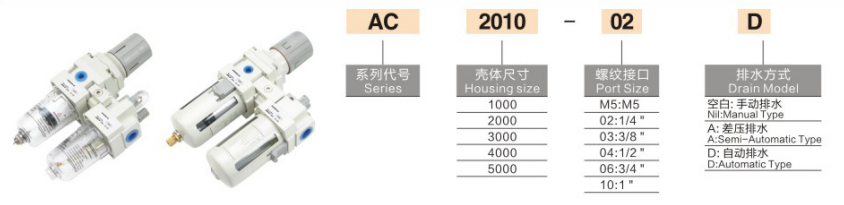

5. Pravidlá a vysvetlenie modelového kódovania

     • AC2010-02: Kombinovaný zdroj vzduchu s 2 jednotkami, veľkosť 2000, port Rc1/4, štandardné manuálne odvodnenie

     • AC4010-04D: Kombinovaný zdroj vzduchu s 2 jednotkami, veľkosť 4000, port Rc1/2, automatický typ odvodnenia

     • AC3010-03G: 2-jednotkové kombo s vysoko presným tlakomerom

  Definícia prípony

     • Žiadna prípona: Manuálne vypúšťanie (cenovo efektívny štandardný typ)

     • -D: Automatické vypúšťanie (pre zariadenia s nepretržitou prevádzkou 24 hodín)

     • -G: Vybavený tlakomerom na vizuálne nastavenie tlaku

6. Štrukturálne vlastnosti a výhody produktu

     • Integrovaný modulárny dizajn: Integrovaná štruktúra filtra a regulátora umožňuje inštaláciu a demontáž z jedného kusu, čím výrazne šetrí miesto v potrubí a zjednodušuje usporiadanie na mieste a každodennú údržbu.

     • Efektívne oddeľovanie vody a dlhá životnosť: Odstredivá vírivá separácia na prednom stupni účinne odstraňuje veľkú vodnú hmlu a nečistoty, znižuje zaťaženie filtračnej vložky a predlžuje životnosť 5μm presného filtračného prvku.

     • Stabilný výstup tlaku a rýchla odozva: Štruktúra regulácie tlaku typu prepadu zaisťuje citlivú tlakovú odozvu a stabilný tlak po prúde, čím sa účinne vyhýba kolísaniu tlaku počas prevádzky zariadenia.

     • Samouzamykacia štruktúra proti chybnej prevádzke: Konštrukcia samosvornej regulácie tlaku s gombíkom zabraňuje posunu tlaku spôsobenému vibráciami zariadenia alebo náhodným dotykom, čím sa zaisťujú dlhodobo stabilné parametre pneumatického systému.

     • Vizuálne monitorovanie hladiny vody: Priehľadná nádoba na vodu pre PC s ochranným krytom umožňuje vizuálne sledovanie hladiny vody v reálnom čase, čím zabraňuje nadmernému hromadeniu vody ovplyvňujúcemu kvalitu filtrácie a následné komponenty.

     • Bezplatná inovácia a rozšírenie: Štandardné modulárne rozhranie podporuje priame spájanie pomocou AL olejovej misky, rýchle upgradovanie na kompletnú trojjednotkovú zostavu FRL pre mazané pneumatické okruhy.

7. Typické aplikačné scenáre

     • Automatizácia priemyselných zariadení: Predúprava zdroja vzduchu pre automatizované stroje, obrábacie stroje, robotické ramená a presné automatizačné výrobné linky.

     • Potrubné zariadenia ľahkého priemyslu: Stabilné čistenie pre elektroniku, balenie, tlač, textil a pneumatické systémy montážnych liniek.

     • Ochrana pneumatických komponentov: Predná filtrácia a stabilizácia tlaku pre valce, solenoidové ventily a pneumatické nástroje na zníženie opotrebovania a poruchovosti.

     • Centralizované spracovanie zdroja vzduchu: Primárne čistenie vzduchu a regulácia tlaku pre hlavné vzduchové potrubia továrne na zlepšenie celkovej kvality zdroja vzduchu.

8. Pokyny pre dennú údržbu

     • Pravidelná drenáž: Pravidelne vypúšťajte nahromadenú vodu v pohári, aby ste sa uistili, že hladina vody je pod varovnou čiarou a aby sa tekutá voda nedostala do okruhu po prúde.

     • Včasná výmena filtračného prvku: Ak diferenčný tlak výrazne stúpne, ihneď vymeňte filtračnú vložku; pravidelná výmena každých 6–12 mesiacov, aby sa zachoval optimálny výkon filtrácie.

     • Štandardná inštalácia: Inštalujte vertikálne presne podľa šípky prúdenia vzduchu na tele, aby ste zabezpečili normálnu separáciu vody a účinnosť regulácie tlaku.

9. Pokyny na výber dvoch jednotiek a troch jednotiek FRL

     • AC dve jednotky (filter + regulátor): Vhodné prebezolejové a čisté pneumatické zariadenia, ako sú elektronické presné zariadenia, vákuové systémy a bezolejové valce.

     • Tri jednotky AC (filter + regulátor + mazadlo): Vhodné pre konvenčné pneumatické valce, pneumatické motory a pohyblivé pneumatické komponenty, ktoré vyžadujú mazanie olejom.

Zhrnutie jednej vety

     Dvojjednotkové kombo série SOLIH AC integruje vysokoúčinnú filtráciu vzduchu a presnú stabilizáciu tlaku s modulárnou inštaláciou, reguláciou tlaku proti driftu a vizuálnym monitorovaním hladiny vody, čo je nákladovo najefektívnejšie a široko použiteľné štandardné riešenie úpravy zdroja vzduchu pre priemyselné automatizované pneumatické systémy.
