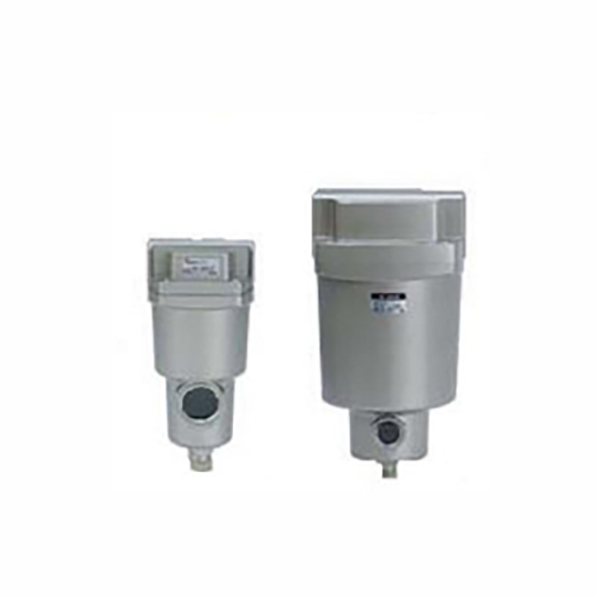

Filter na čistenie stlačeného vzduchu série AFF / AM (hlavná linka)

Značka:SOLH od Richge Technology

Sériové polohovanie a základné funkcie

     AFF a AM tvoria základnú kombinovanú zostavu čistenia zdroja vzduchu. AFF funguje ako primárny hrubý filter na odstránenie pevných nečistôt a kondenzovaných kvapiek vody, zatiaľ čo AM je presný odlučovač olejovej hmly na elimináciu mikroolejových aerosólov, zlepšuje čistotu stlačeného vzduchu a plne chráni zaradené pneumatické pohony.

  1. Hrubý filter hlavného vedenia série AFF

     -- Presnosť filtrácie: 1 μm, rýchlosť zachytávania častíc 99 % (upgradovaná zo starej triedy 3 μm)

     - Základná funkcia: Odstráňte veľký prach, zvyšky hrdze a objemovú kondenzovanú vodu, 99% účinnosť separácie vody ako predná primárna filtrácia

     -- Štandard čistoty: ISO8573-1:2010 [4:7:4]

  2. Odlučovač olejovej hmly série AM (jemný filter)

     -- Presnosť filtrácie: 0,1 μm, miera zachytávania mikroolejovej hmly 99 % (upgradovaná zo starej triedy 0,3 μm)

     - Základná funkcia: Kompletné oddelenie olejovej hmly, výstupná zvyšková koncentrácia oleja ≤ 1 mg/m³ (0,8 ppm), plne v súlade s požiadavkami na proces bezolejového mazania

     -- Štandard čistoty: ISO8573-1:2010 [2:7:3]

  3. Spoločné všeobecné výhody

     -- Mimoriadne nízky pokles tlaku ≤ 5 kPa, úspora energie, prietoková kapacita zvýšená o 20 % v porovnaní s konvenčnými modelmi

     - Ľahká nádoba na tekutinu z nehrdzavejúcej ocele, maximálne zníženie hmotnosti až o 52%

     - Vizuálne pripomenutie údržby: štandardný vstavaný indikátor upchatia s červeným krúžkom na posúdenie načasovania výmeny filtra; farebne označené koncovky filtrov pre rýchlu identifikáciu modelu

     - Modulárny kaskádový dizajn, môže byť sériovo prepojený s ultra jemnými filtrami AMD / AMH, aby vyhovoval viacstupňovým požiadavkám na ultra čistý vzduch

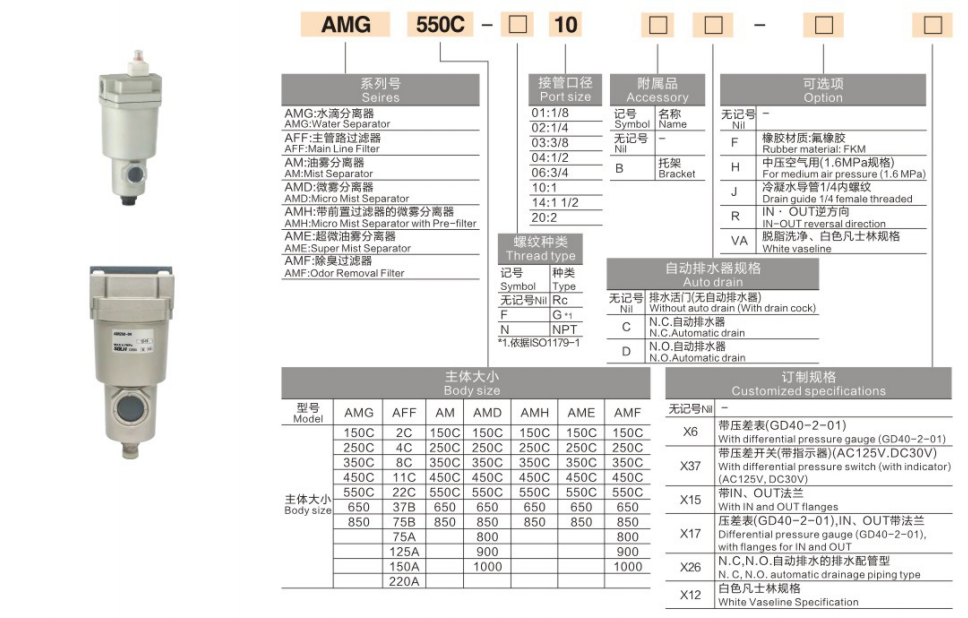

Vyplňte pravidlo pomenovania modelov

 1. Príklady modelov: AFF40-04; AM50-10D

  2. Príklady štandardných objednávok

     -- Hrubý filter AFF, 1/2" port, automatické vypúšťanie: AFF40-04D

     -- AM odlučovač olejovej hmly, 1" port, automatické vypúšťanie: AM50-10D

     -- Vysoký prietok 7000 l/min, 1,5" port: AM70D-14

Univerzálne technické špecifikácie (Štandardné testovacie podmienky: 0,7 MPa, 20 ℃)

  1. Všeobecné spoločné parametre

     -- Použiteľné médium: stlačený vzduch (predradený filter ≥ 40μm)

     -- Rozsah prevádzkového tlaku: 0,1~1,0 MPa; tlak odolný proti roztrhnutiu 1,5 MPa

     -- Prevádzková teplota okolia: -5 ~ 60 ℃ (žiadna tvorba ľadu vo vnútri nádoby)

     -- Konfigurácia odtoku: Manuálny odtok ako štandard; automatické vypúšťanie voliteľné cez príponu -D

  2.Kompletná tabuľka prietoku a rozmerov série

Pokyny na výber krok za krokom

  1. Schéma prispôsobenia stupňa filtrácie

     -- Bežné všeobecné pneumatické obvody: AFF (1μm hrubý filter) → regulátor tlaku → maznica

     -- Bezolejové presné automatizačné zariadenia: AFF → AM (0,1μm odlučovač olejovej hmly) → koncové zariadenia

     - Polovodičový / optický proces s mimoriadne vysokou čistotou: AFF → AM → AMD (ultra jemný filter 0,01 μm)

  2. Výpočet rozpätia toku

     -- Vyberte model s menovitým prietokom 1,2~1,5-krát vyšším ako je celková maximálna spotreba vzduchu systému; preťažený prietok drasticky zníži účinnosť filtrácie a zvýši stratu tlaku.

  3. Výber režimu vypúšťania

     -- 24-hodinová nepretržitá výroba bez dozoru, vysoký výťažok kondenzátu: vyberte si verziu s automatickým vypúšťaním -D

     -- Prerušované nízkofrekvenčné zariadenie: postačuje štandardný typ manuálneho vypúšťania

  4. Princíp zhody portov

     - Konzistentná veľkosť portu filtra s priemerom hlavného potrubia; vyhnite sa zmenšovaniu/zväčšovaniu priemeru, aby ste predišli dodatočnému poklesu tlaku.

Typické scenáre priemyselných aplikácií

     -- Všeobecná priemyselná automatizácia: CNC obrábacie stroje, vzduchové valce, odstraňovanie vody a oleja na prednej strane solenoidového ventilu

     - Výroba potravín a liečiv: zdroj čistého vzduchu bez oleja, aby sa zabránilo kontaminácii produktu

     -- Elektronické a lakovacie dielne 3C: odstráňte olejovú hmlu, aby ste predišli defektom povrchovej úpravy a znečisteniu presných komponentov

     -- Systém dodatočnej úpravy vzduchového kompresora: kaskádový s chladiacimi / adsorpčnými sušičmi vzduchu na zlepšenie celkovej čistoty vzduchu

Porovnanie výkonu: AFF VS AM

Zhrnutie jednej vety

     SOLH AFF 1μm hlavný hrubý filter a AM 0,1μm odlučovač olejovej hmly tvoria modulárne kaskádové jednotky na čistenie vzduchu s plným rozsahom prietoku 300~14500 l/min, vizuálnym indikátorom upchatia a voliteľným automatickým vypúšťaním, v súlade s normou ISO8573-1 pre všeobecné pneumatické, potravinárske, medicínske, elektronické a rozprašovacie bezolejové zdroje vzduchu.
