Regulátor filtra série AW

Regulátor filtra série AW | Integrovaná jednotka na filtráciu a znižovanie tlaku SOLIH

Značka: SOLH by Richge Technology | Pneumatická jednotka na úpravu zdroja vzduchu všetko v jednom

1. Prehľad produktu

     Regulátor filtrov série SOLIH AW je jednotka na úpravu zdroja vzduchu typu všetko v jednom, ktorá integruje funkcie filtrácie vzduchu a regulácie tlaku. Vykonáva primárne čistenie vzduchu a stabilizáciu tlaku hneď za vzduchovými kompresormi a slúži ako priestorovo úsporná alternatíva k samostatným zostavám AF filtra a regulátora AR. Kompaktná konštrukcia zjednodušuje inštaláciu v teréne a znižuje celkovú stopu pneumatického systému.

2. Všeobecné technické špecifikácie

3. Model a rozsah veľkosti portov

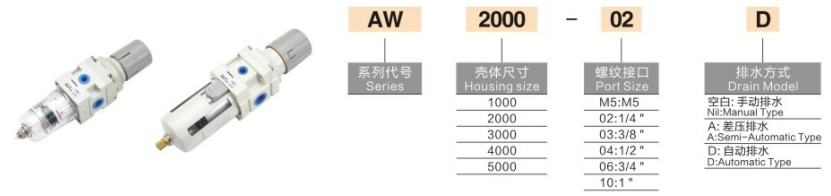

  Vysvetlenie a príklady kódu modelu

     • AW2000-02: Filter-regulátor, séria 2000, Rc1/4", ručné vypúšťanie

     • AW4000-04D: Filter-regulátor, séria 4000, Rc1/2", automatický odtok

     • AW3000-03G: Filter-regulátor vybavený tlakomerom

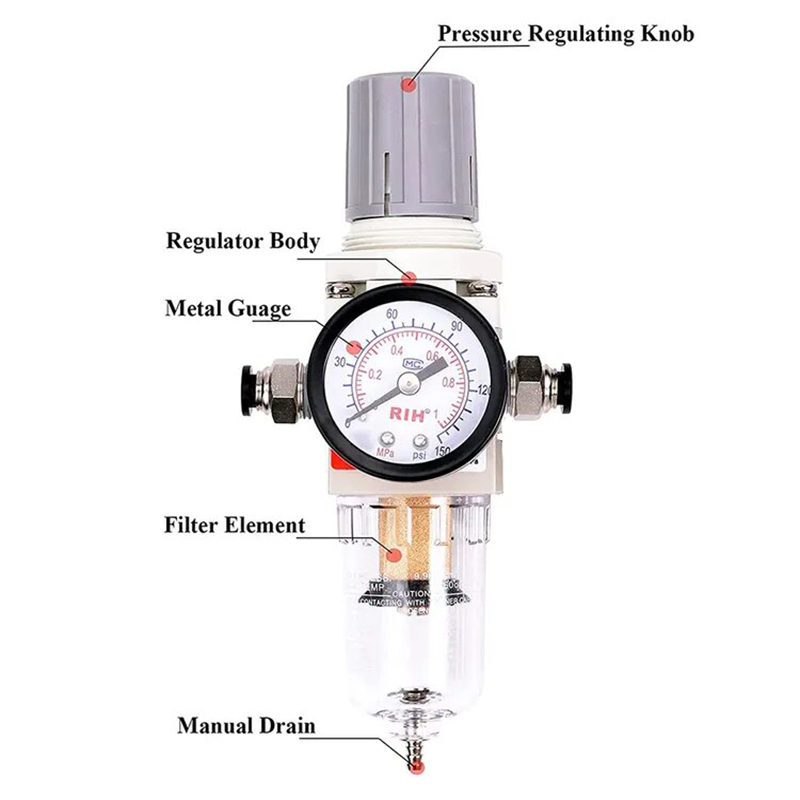

4. Štrukturálne vlastnosti a výhody

     • Integrovaný jednodielny dizajn: Filtračná nádoba a regulátor tlaku sú spojené do jednej jednotky pre jednoduchšiu inštaláciu a menej spojovacích bodov.

     • Cyklónová separácia vody: Odstredivé vírenie odstraňuje tekutú vodu pred prechodom vzduchu cez filtračnú vložku, čím sa efektívne predlžuje životnosť filtračného prvku.

     • Potiahnutím nastavte a zaistite gombík: Potiahnite gombík na nastavenie tlaku; zatlačte nadol do uzamknutej polohy, čím zabránite neúmyselnej zmene tlaku spôsobenej vibráciami alebo náhodným dotykom.

     • Zabudovaný port pre tlakomer: Priamy montážny port pre tlakomer bez ďalších adaptérov.

     • Priehľadná PC miska s ochranným krytom: Vizuálne sledovanie hladiny vody vo filtračnej nádobe v reálnom čase.

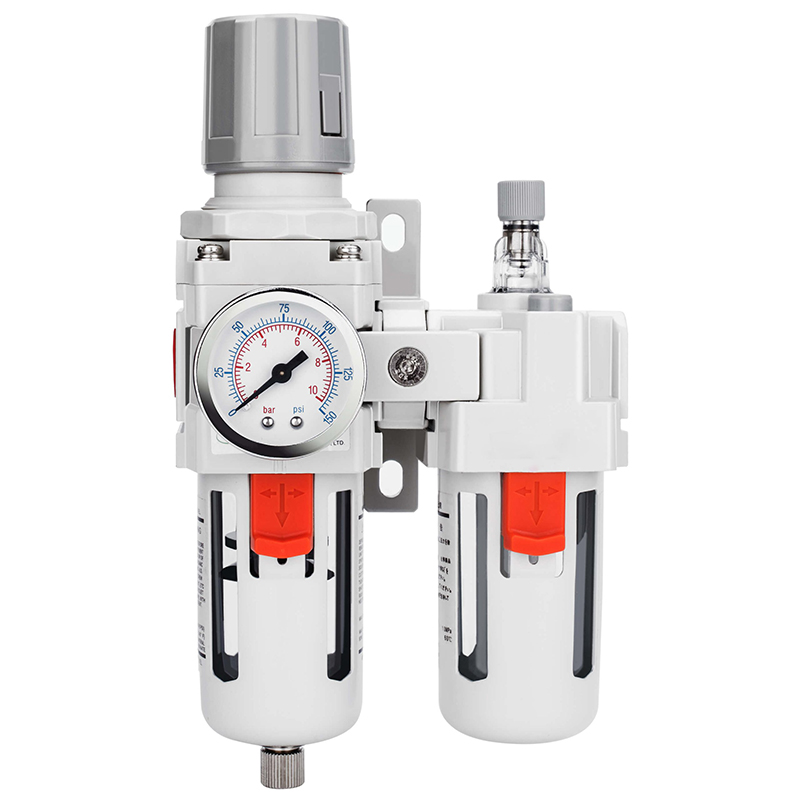

     • Kompatibilita modulárneho spájania: Dá sa priamo zmontovať s maznicou série AL na zostavenie kompletného trojjednotkového komba FRL série AC.

5. Typické aplikačné scenáre

     • Primárne čistenie vzduchu a stabilizácia tlaku pre automatizačné zariadenia, obrábacie stroje a výrobné linky

     • Úprava predného zdroja vzduchu pre striekacie zariadenia, pneumatické náradie, solenoidové ventily a valce

     • Centralizovaná regulácia tlaku a čistenie pre hlavné potrubia dielne a výstupy vzduchového kompresora

6. Pokyny pre údržbu

     • Pravidelne vypúšťajte kondenzát; udržujte hladinu vody pod výstražnou čiarou.

     • Vymeňte filtračnú vložku, keď pokles tlaku zjavne stúpa alebo po 6-12 mesiacoch normálnej prevádzky.

     • Namontujte vertikálne; zarovnajte šípku prúdenia vzduchu na tele so skutočným smerom prúdenia vzduchu.

7. Odporúčané kombinácie vzduchových okruhov

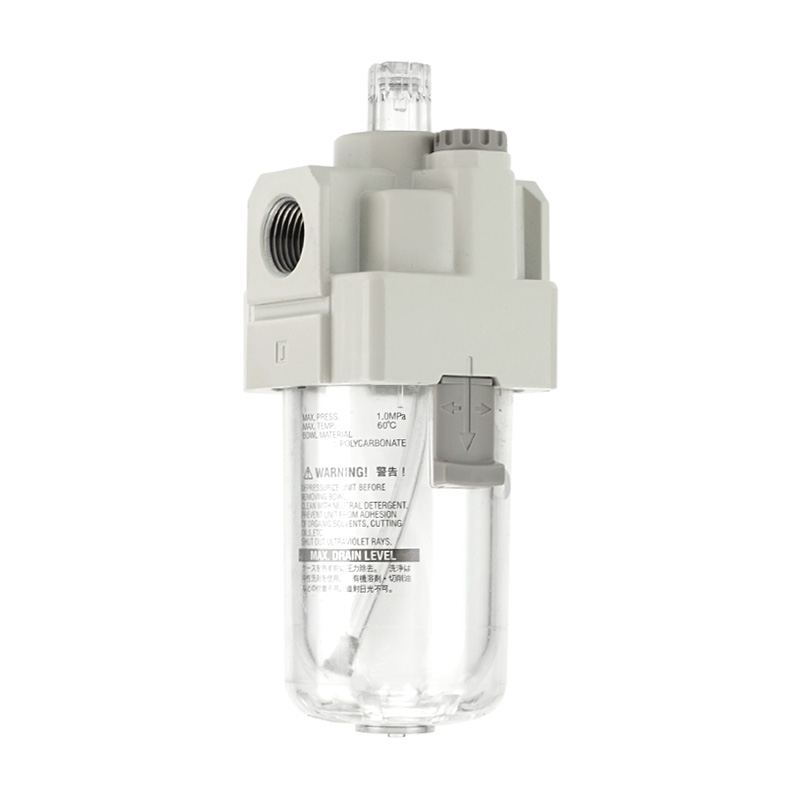

     • Štandardný mazaný okruh: AW filter-regulátor → AL maznica → pneumatický pohon

     • Čistý okruh bez oleja: AW filter-regulátor (bez AL maznice) → pneumatický pohon
