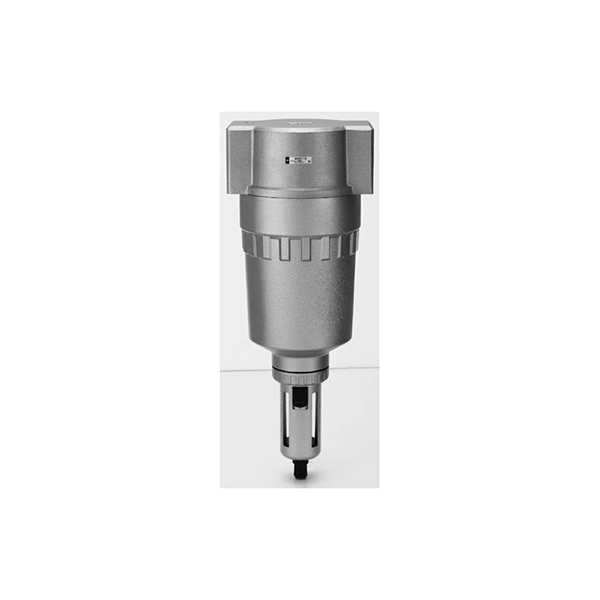

Veľkokapacitný vysokoprietokový vzduchový filter radu AF800 / AF900

Značka:SOLH od Richge Technology

Prehľad produktov

     SOLH AF800 a AF900 sú priemyselné veľkokalibrové vysokokapacitné vzduchové filtre hlavného potrubia, plne rozmerovo a výkonnostne zameniteľné s originálnymi SMC AF800/AF900. Navrhnuté pre hlavný zdroj vzduchu vzduchového kompresora, centralizovaný prívod vzduchu celej výrobnej linky a viacventilové ostrovné vysokoprietokové pneumatické systémy. Na rozdiel od malých delených vzduchových servisných jednotiek AF200/300/400 majú nadrozmerný prietokový kanál, ultra vysoký prietok na úpravu a veľkokapacitnú zbernú nádobu na vodu.

     Odstredivo oddeľuje kondenzovanú vodu, hrdzu a prachové nečistoty vo vnútri stlačeného vzduchu, pričom plne chráni následné solenoidové ventily, valce, vákuové ejektory a veľké pneumatické pohony, čím výrazne znižuje poruchovosť celého pneumatického vedenia.

Dve kompletné špecifikácie:

   1.  AF800: Stredne veľký prietok, port G1¼ / G1½ (1,25 / 1,5 palca)

   2.  AF900: Extra veľký hlavný potrubný filter, port G2 (2 palce)

     Voliteľné príslušenstvo: Ručné vypúšťanie / plavákové automatické vypúšťanie, viacstupňový filtračný prvok, priehľadná miska z PC / kovová miska odolná voči výbuchu. Široko prispôsobené zoskupeniam obrábacích strojov, výrobným linkám na lítiové batérie, lakovniam a kompletným chemickým zariadeniam s dopytom po vysokovýkonnom zdroji vzduchu.

Kompletné pravidlo kódovania modelu

   Formát úplného objednávkového kódu: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Sériový kód pre veľkokapacitný vzduchový filter s vysokým prietokom

    2. F12 / F16 / F20: Veľkosť závitu portu

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Stredná prípona: Typ odtoku

     -- Blank: Štandardné manuálne vypúšťanie

     -- AD47: NC normálne uzavreté plavákové automatické vypúšťanie (pre misku PC, žiadny únik vzduchu po vypnutí zariadenia)

     -- AD48-6: ŽIADNE normálne otvorené plavákové automatické vypúšťanie (pre nylonovú kovovú misku, nepretržité automatické vypúšťanie)

   4. Koncová prípona: Možnosť materiálu misky na vodu

     -- Blank: Štandardná priehľadná PC misa + kovový ochranný kryt proti kolízii

     -- M: Nehrdzavejúca kovová miska s okienkom na pozorovanie hladiny kvapaliny (pre prašné, mastné, drsné vonkajšie prostredie)

     -- MG: Kovová miska so zabudovaným hladinomerom na diaľkové sledovanie objemu vody

   5. Prispôsobiteľná presnosť filtračného prvku:

     -- Štandardná 5μm; voliteľný 2μm vysoko presný, 10/20/40/70/100μm hrubý filter

Univerzálna tabuľka technických špecifikácií jadra

Vnútorná štruktúra a pracovný princíp filtrácie

  1. Fáza 1: Odstredivá vodiaca štruktúra na separáciu vody

     - Prúd vzduchu rotuje vysokou rýchlosťou v smere dotyčnice; odstredivá sila vrhá na vnútornú stenu misky tekutú skondenzovanú vodu, kvapôčky oleja a veľké častice hrdze, ktoré sa gravitáciou usadzujú na dne. Viac ako 95 % kvapalných znečisťujúcich látok je vopred oddelených, aby sa znížilo zaťaženie filtračnej vložky a predĺžil sa cyklus výmeny.

  2. Stupeň 2: Viacvrstvový vláknový filter

     -- Stlačený vzduch po odstredivej dehydratácii prechádza cez viacvrstvovú filtračnú vložku z vlákien, aby zachytil drobný pevný prach a jemné čiastočky olejového aerosólu. 2μm vysoko presná verzia poskytuje ultračistý zdroj vzduchu pre presné proporcionálne ventily a vákuové okruhy.

  3. Prepážka proti striekajúcej vode vstavaná nad miskou

     --  Izoluje usadenú vodu na dne, aby sa zabránilo sekundárnemu strhávaniu tekutej vody prúdením vzduchu do potrubia čistého vzduchu.

  4. Odnímateľná nádoba na vodu + zostava odtoku

     Vypúšťací ventil integrovaný v spodnej časti s dvoma odvodňovacími riešeniami:

     -- Manuálne vypúšťanie: Stlačením spodného tlačidla vypustíte nahromadenú vodu manuálne

     -- Plavákové automatické vypúšťanie: Plavák stúpa, keď voda dosiahne prah, aby sa automaticky otvoril odtok, bezobslužná prevádzka pre nepretržité výrobné linky

   5. Hlavné telo z tvrdej eloxovanej hliníkovej zliatiny

     -- Veľký priamy prietokový kanál s ultranízkym odporom prúdenia vzduchu, stabilný prívod vzduchu bez zjavného poklesu tlaku pod plným

     -- veľké prietokové zaťaženie; protiolejová a antikorózna povrchová úprava.

Sprievodca výberom voliteľného príslušenstva a materiálu

   1. Tri možnosti misky na vodu

   1.1 Štandardná priehľadná PC misa (predvolené výrobné nastavenie)

     -- Výhoda: Vizuálne pozorovanie hladiny vody v reálnom čase, vybavené kovovou protikolíznou škrupinou, aby sa zabránilo rozbitiu dielenskými železnými úlomkami. Vhodné pre suché vnútorné bežné automatizované výrobné linky.

   1,2 Nylonová kovová ochranná miska (prípona M)

     -- Výhoda: Vysoká odolnosť proti nárazu, odolnosť voči rezným kvapalinám a UV žiareniu, bez rizika krehkého praskania. Ideálne pre prašné olejové lakovanie a náročné pracovné podmienky pri vysokých teplotách obrábacích strojov.

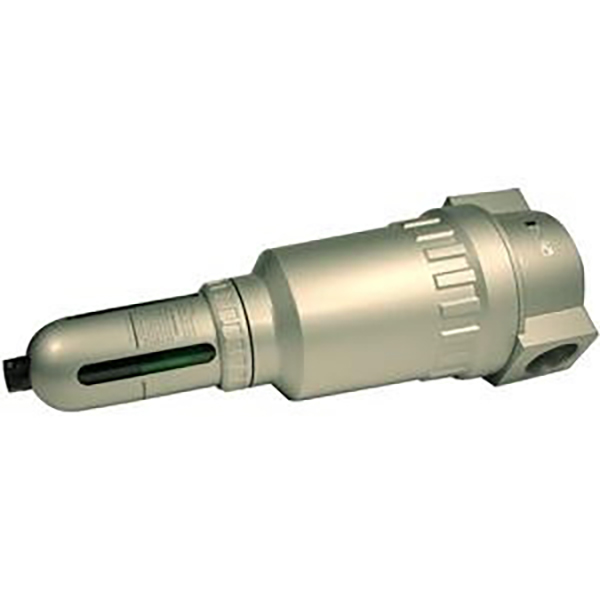

   1.3 Kovová miska s hladinomerom (prípona MG)

     -- Vonkajšie pozorovacie okienko na kovovom tele, čitateľný objem vody pre svetelne tienené uzavreté prostredia odolné voči výbuchu, preferované pre chemické a nevýbušné dielne.

   2. Porovnávacia tabuľka dvoch modelov s automatickým vypúšťaním

  3. Sprievodca presným výberom filtračných prvkov

     -- 5μm štandardný filter: Univerzálny pre väčšinu obrábacích strojov, valcov a solenoidových ventilov, najlepší nákladový výkon

     -- 2μm vysoko presný filter: vákuové ejektory, presné proporcionálne regulátory, okruhy čistého vzduchu pre linky na výrobu elektroniky 3C

     -- Hrubý filter 10 ~ 100 μm: Primárny predfilter na výstupe vzduchového kompresora na ochranu komponentov presného zdroja vzduchu

Hlavné konkurenčné výhody produktu

   1. Veľký otvor s ultranízkym prietokovým odporom

     -- 1,25/1,5/2 palcové teleso priameho ventilu s oveľa väčším prietokovým prierezom ako malá séria AF. Minimálny útlm tlaku pri synchrónnom pôsobení viacvalcových a viacventilových ostrovčekov, stabilný výstupný ťah pre všetky zariadenia.

   2. Veľkokapacitná komora na skladovanie vody

     -- 45 cm³ veľkoobjemová nádoba znižuje frekvenciu častého vypúšťania, ideálne pre centralizovanú filtráciu v hlavnom potrubí vzduchového kompresora.

  3. Úplné pokrytie pre náročné pracovné podmienky

     -- Voľný výber priehľadnej PC / kovovej misky odolnej proti výbuchu, použiteľnej pre vnútorné, vonkajšie, náterové prašné a chemické prostredie odolné voči výbuchu.

  4. Zosúladené kompletné riešenie vzduchového zdroja

     -- Možno kombinovať s regulátorom veľkého prietoku tlaku AR800/AR900 a maznicou olejovej hmly AL800/AL900 na vytvorenie dvojjednotkovej / trojjednotkovej veľkokapacitnej vzduchovej servisnej zostavy AFC, kompletnej jednotky na spracovanie hlavného zdroja vzduchu.

  5. Plne zameniteľné s dovážanými značkami

     - Konzistentný montážny rozmer, špecifikácia závitu a veľkosť filtračného prvku s medzinárodnými bežnými značkami. Priama náhrada za renováciu hlavného potrubia vzduchového kompresora bez úpravy potrubí alebo konzol.

  6. Nízka údržba a dlhá životnosť

     - Odstredivá predseparácia spomaľuje rýchlosť kontaminácie filtračného prvku; filtračnú vložku je možné rozobrať, vyčistiť a znovu použiť, aby sa znížili náklady na výmenu spotrebného materiálu.

Štandardné kompletné riešenia prispôsobenia zdroja vzduchu

  1. Riešenie 1: 3-jednotková zostava hlavného zdroja vzduchu pre vysokovýkonnú výrobnú linku

     -- Výstup vzduchového kompresora → Filter AF900-F20 + Regulátor AR900 + Maznica AL900 (trojdielna jednotka AC900) → Hlavná vetva PA nylonového potrubia → 4V ventilové ostrovčeky, valce otočného stola MSQ, nožné ovládacie konzoly 4F na každej stanici

  2. Riešenie 2: Bezolejová zostava dvoch jednotiek pre lítiové batérie a lakovne odolné voči výbuchu

     -- Hlavné potrubie vzduchového kompresora → AF800-F16 kovový miskový filter + regulátor AR800 (AFC800 dve jednotky, odstráňte maznicu) → 50-VFE/50-VPE elektromagnetické ventily odolné voči výbuchu + zachytávacie stanice vákuových ejektorov ZU

  3. Riešenie 3: Centralizované zásobovanie vzduchom pre malé zoskupenia obrábacích strojov

     -- AF800-F12 (G1¼) vysokoprietokový filter → Viaccestné PU/PA hlavné potrubie zásobujúce viaceré obrábacie stroje s 3F pätkovými ventilmi, SC štandardnými valcami a vzduchovými ofukovacími pištoľami C110

Typické scenáre priemyselných aplikácií

     -- Veľké zoskupenia CNC obrábacích strojov, hlavný zdroj vzduchu pre ťažké raziace a nitovacie zariadenia

     - Povrchová úprava lítiovej batérie, automatizované výrobné linky odolné proti výbuchu zostavy článkov

     -- Kompletné lakovanie automobilov, dielne odolné voči výbuchu atramentu a prachu

     -- Veľké baliace linky, logistické triedenie na viacerých staniciach centralizované zásobovanie vzduchom

     -- Automatické ovládanie ventilu chemického potrubia, kompletné pneumatické zariadenie podporujúce olej a plyn

     -- Primárny predfilter na vstupe hostiteľskej miestnosti vzduchového kompresora na ochranu komponentov presného zdroja vzduchu

Poznámky k špecifikácii výberu a prevádzky

  1. Pravidlo výberu toku

     -- Ak celková spotreba vzduchu vo valcoch a ventilových ostrovčekoch na jednom potrubí presiahne 6000 l/min, musí sa zvoliť AF800; nad 12 000 l/min. vyberte AF900. Malý AF200/300 neznesie vysoký prietok, čo spôsobuje prudký pokles tlaku a nedostatočný ťah valca.

  2. Výber misy červená čiara

     - Natieranie, olejové prostredie reznej kvapaliny, vonkajšie prostredie a priestory chránené proti výbuchu majú zakázané používať štandardnú priehľadnú misku PC. Musíte prejsť na kovovú verziu M/MG, aby ste sa vyhli bezpečnostným rizikám spôsobeným prasknutím a únikom vody po náraze.

  3. Povinné pravidlo pre vákuové obvody

     - Výrobné linky na vákuové zachytávanie používajú iba zostavu dvoch jednotiek AFC (bez maznice). AL maznicu olejovou hmlou nie je možné zapojiť do série, aby sa zabránilo blokovaniu dýz vákuových ejektorov ZU/ZB mazacím olejom.

  4. Smer inštalácie Štandard

     -- Šípka IN/OUT prúdenia vzduchu vytlačená na hornej časti tela ventilu, nainštalujte presne podľa šípky v smere vstupu vzduchu; miska na vodu musí smerovať zvisle nadol, aby sa zabezpečilo normálne usadzovanie a zber kondenzovanej vody.

  5. Požiadavky na cyklus údržby

     -- PC miska: Denne kontrolujte nahromadenú vodu; model s automatickým vypúšťaním týždenne kontrolujte zaseknutie plaváka

     -- 5μm štandardný filtračný prvok: Čistite každých 30 dní, vymeňte každých 15 dní v podmienkach silného prachu

     -- 2μm vysoko presný filtračný prvok: Vymeňte každých 15 dní

     -- Pred údržbou: Pred odstránením nádoby a filtračnej vložky zatvorte predný hlavný ručný uzatvárací ventil HSV, vypustite zvyškový tlak v potrubí

Zhrnutie jednej vety

     SOLH AF800/AF900 veľkokapacitný vzduchový filter hlavného potrubia využíva odstredivú predseparačnú štruktúru s ultra vysokým prietokom 12 000 ~ 20 000 l/min, voliteľným automatickým plavákovým odtokom a priehľadnou/kovovou nádobou kompresora odolnou voči výbuchu, ktorá sa zhoduje s AR/AL800/900 na vytvorenie kompletnej veľkokapacitnej vzduchovej batériovej jednotky, hlavného zariadenia na oddeľovanie vzduchu a hlavného lítiového zariadenia na oddeľovanie vlhkosti a nečistôt zásobovacie systémy.
