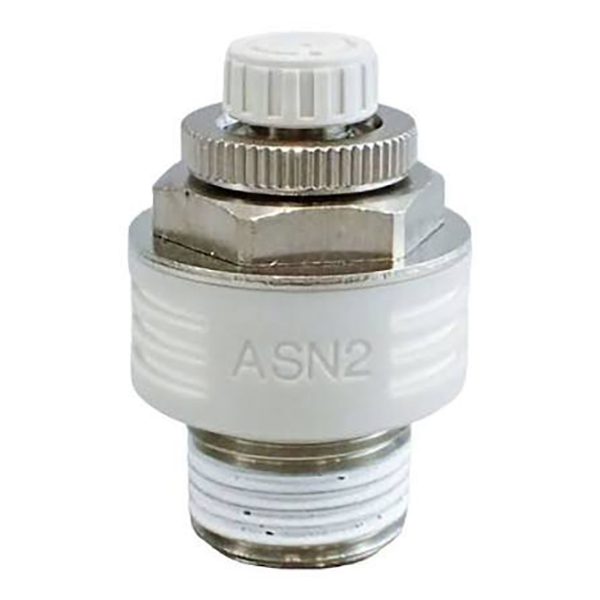

Výfukový škrtiaci ventil série ASN2 s tlmičom

Výfukový škrtiaci ventil série ASN2 s tlmičom | Integrovaná regulácia otáčok a ventil na redukciu hluku

Značka: SOLH by Richge Technology | SMC kompatibilný integrovaný pneumatický tlmič škrtiacej klapky

1. Prehľad produktu

     Séria SOLH ASN2 je anAll-in-one výfuková škrtiaca klapka so zabudovaným tlmičom, špeciálne navrhnutý pre priamu montáž na výfukový otvor EXH pneumatických solenoidových ventilov. Integruje reguláciu rýchlosti výfuku a funkcie redukcie hluku do jednej jednotky, čím eliminuje potrebu samostatnej inštalácie tlmiča. Vylepšený živicový typ ASN2-A využíva presnú škrtiacu štruktúru ihlového ventilu a dizajn nastavenia proti pádu a vyznačuje sa ľahkým telom, presným nastavením stupnice a funkciou zatlačenia nadol. Ide o cenovo výhodné, priestorovo úsporné a vysoko stabilné riešenie regulácie rýchlosti výfuku pre štandardné obvody pneumatických solenoidových ventilov.

2. Hlavné pracovné funkcie a výhody

     • Inštalácia špeciálneho solenoidového EXH portu: Na rozdiel od škrtiacich ventilov na konci valca je ASN2 výhradne inštalovaný na výfukových otvoroch solenoidových ventilov na profesionálnu reguláciu rýchlosti škrtenia na výstupe, čím sa optimalizuje celkové usporiadanie pneumatického okruhu.

     • Presná logika škrtenia výfuku: Štandardné ovládanie škrtenia na výstupe; otáčanie v smere hodinových ručičiek znižuje prietok vzduchu pre pomalší pohyb valca, otáčanie proti smeru hodinových ručičiek zvyšuje prúdenie vzduchu pre rýchlejšiu akciu, čím sa realizuje plynulé nastavenie rýchlosti.

     • Vysokoúčinný integrovaný tlmič hluku: Vstavaná vysokovýkonná štruktúra na zníženie hluku, ktorá dosahuje zníženie hluku o viac ako 20 dB aj pri maximálnom prietoku, čím sa účinne rieši hluk z pneumatických výfukov.

     • Štruktúra proti vypadnutiu ihlového ventilu: Nastavovací gombík má dizajn proti uvoľneniu a pádu, ktorý zabraňuje vypadnutiu gombíka a odchýlke parametrov spôsobenej dlhodobými vibráciami zariadenia, čím sa zabezpečuje stabilná dlhodobá prevádzka.

3. Pravidlá kódovania modelov a definícia špecifikácií

     Typický modelový príklad: ASN2-02A

     • ASN2: Sériový kód pre integrovanú výfukovú škrtiacu klapku s tlmičom

     • Kód kalibru: M5 (M5 × 0,8) / U10 / 32 / 01 (R1/8) / 02 (R1/4) / 03 (R3/8) / 04 (R1/2)

     • Prípona: Vylepšený typ odľahčenej živice, vybavený stláčacou uzamykacou štruktúrou a presným okienkom stupnice

     • Prípona S: Závit vopred potiahnutý tesniacim prostriedkom pre lepšiu tesnosť

     • Prípona N: NPT americký štandardný závit (predvolený závit R bez prípony)

4. Štandardné špecifikácie a parametre celej série

5. Základné technické parametre

6. Vylepšené vlastnosti živicového typu ASN2-A

     • Ultraľahký dizajn: Prijíma vysoko pevný živicový materiál, hmotnosť znížená asi o 80 % v porovnaní s tradičným kovovým hlavným telom, čím sa minimalizuje zaťaženie výfukového portu solenoidového ventilu.

     • Okienko presnej mierky: Vybavený indikátorom nóniovej stupnice, ktorý podporuje mikronastavenie 1/4 kruhu. Parameter toku je viditeľný a kvantifikovateľný, pričom realizuje štandardizované a opakovateľné riadenie toku.

     • Pohodlné zamykanie stlačením dole: Inovatívna uzamykacia štruktúra stláčacieho gombíka. Po nastavení rýchlosti možno stlačením gombíka uzamknúť polohu parametra, čím sa účinne zabráni kolísaniu rýchlosti spôsobenému vibráciami zariadenia a zabezpečí sa konzistentná presnosť prevádzky.

7. Rozlíšenie výberu modelu: Séria ASN2 vs. AS / ASV / ASC

8. Pokyny pre inštaláciu a bezpečnostné opatrenia

     • Štandardný spôsob inštalácie: Priamo naskrutkujte ventil na výfukový port solenoidového ventilu EXH tak, aby telo ventilu smerovalo von, pričom si vyhraďte dostatočný pracovný priestor na denné nastavenie rýchlosti.

     • Platné obmedzenia okruhu: Nevzťahuje sa na okruhy so spätnými ventilmi v strednej polohe a pilotne ovládanými jednosmernými ventilmi, ktoré môžu spôsobiť abnormálnu činnosť valca a nestabilnú prevádzku.

     • Uzamykacia prevádzka odolná voči vibráciám: Po dokončení ladenia prietoku vzduchu a rýchlosti uzamknite nastavovací gombík, aby ste predišli odchýlke rýchlosti chodu spôsobenej dlhodobými vibráciami zariadenia.

Zhrnutie jednej vety

     Séria SOLH ASN2 je integrovaná výfuková škrtiaca klapka a tlmič určený pre výfukové otvory solenoidových ventilov. Vďaka redukcii hluku, presnej nastaviteľnej rýchlosti, anti-dropovej štruktúre odolnej voči vibráciám a ľahkej živicovej možnosti vylepšenia zjednodušuje inštaláciu pneumatického okruhu, znižuje hluk výfuku a je optimálnym ekonomickým doplnkom na reguláciu rýchlosti a redukciu hluku pre štandardné pneumatické solenoidové systémy.
