Minivalec z nehrdzavejúcej ocele série C85
  • Minivalec z nehrdzavejúcej ocele série C85Minivalec z nehrdzavejúcej ocele série C85

Minivalec z nehrdzavejúcej ocele série C85

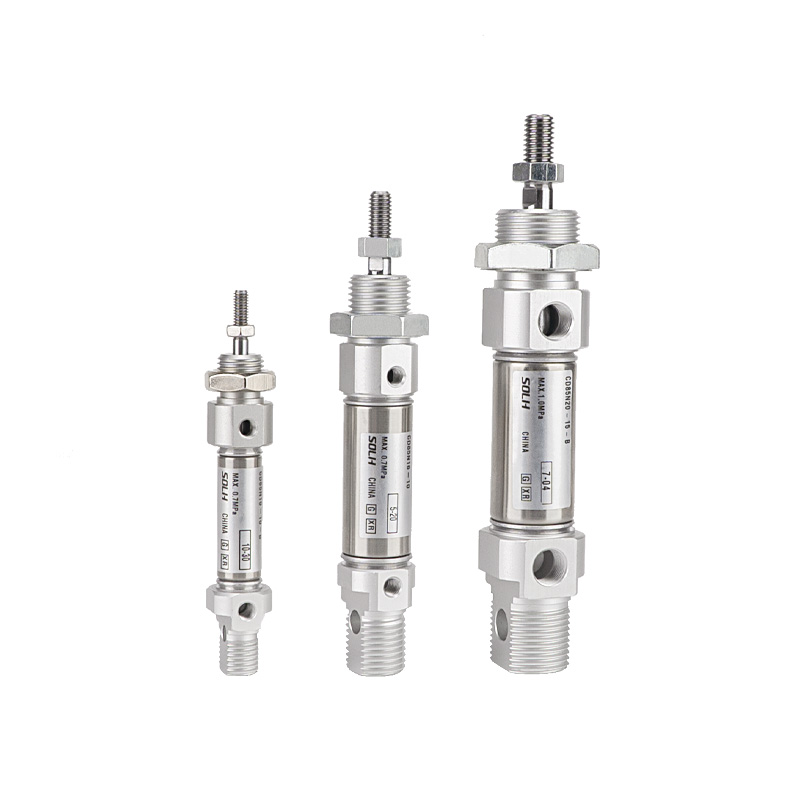

Mini valec z nehrdzavejúcej ocele SOLH C85/CD85 je v súlade s medzinárodnou normou ISO 6432 a možno ho priamo zameniť za ekvivalentné modely SMC. Veľkosti otvoru: φ8/10/12/16/20/25 mm. Hlaveň a piestna tyč sú vyrobené z nehrdzavejúcej ocele 304 s vynikajúcou odolnosťou proti hrdzi a korózii, použiteľné vo vlhkom, mierne kyslom a alkalickom prostredí, ako aj v čistých výrobných linkách pre potravinársky, farmaceutický a elektronický priemysel. Valec má štíhly a ľahký dizajn, ktorý využíva štruktúru zvlneného koncového uzáveru bez spojovacej tyče. Kompletné varianty zahŕňajú štandardný dvojčinný, jednočinný vratný/predlžovací pružinový, dvojtyčový synchrónny typ a štvorcový neotáčavý valec s valcom C85K. Verzie CD85 sú vybavené vstavaným magnetickým krúžkom na detekciu polohy pomocou magnetických spínačov. Štandardná gumová poduška je dodávaná; Prípona C vzduchový vankúš je voliteľný pre modely φ10~25 na absorbovanie nárazov pri vysokorýchlostnej prevádzke. Minimálny štartovací tlak dosahuje 0,05 MPa, čo podporuje dlhodobú bezolejovú prevádzku s rýchlosťou piestu od 50 do 1500 mm/s, ideálne pre vysokofrekvenčný vratný pohyb s krátkym zdvihom. K dispozícii sú celé sady možností montáže podľa normy ISO: integrovaná vidlica, príruba, držiak na nohu, držiak na čap a ďalšie. V porovnaní s valcami MI a MA má C85 celosvetovo uznávané rozmery ISO, čo prináša vynikajúce pohodlie pri výmene zariadenia na zámorských trhoch. Pri výbere sa odporúča minimálne 50% bezpečnostné rozpätie ťahu.

Minivalec z nehrdzavejúcej ocele série C85 (norma ISO 6432, systém kompatibilný s SMC)

Značka: SOLH by Richge Technology | Katalóg produktov orientovaných na export

Značka: SOLH by Richge Technology

Prehľad produktov

     Mini valec z nehrdzavejúcej ocele série SOLH C85 je v súlade s medzinárodnou normou ISO 6432, rozsah vŕtania φ8 ~ 25 mm. Vlastnosti: kompaktný obrys, odolnosť proti korózii, vysokorýchlostný a vysokofrekvenčný výkon, bezolejová prevádzka. Široko nasadené v potravinárskom, farmaceutickom, elektronickom a všeobecnom pneumatickom automatizačnom zariadení.


Základná štruktúra a funkcie dizajnu

   1. Norma: ISO 6432 (φ8–φ25), univerzálne montážne rozmery pre globálny trh s mini valcami.

   2. Materiál: hlaveň z nehrdzavejúcej ocele 304, piestna tyč a poistná matica; nehrdzavejúce, vhodné pre vlhké, slabé kyseliny a slabé alkalické pracovné podmienky.

   3. Štruktúra: Koncovky zvinuté do rolky, bez spojovacej tyče, rovný valcový tvar, malé rozmery a nízka hmotnosť.

   4. Varianty prevádzky

     -- Jednotyčové dvojčinné (štandardné)

     -- Jednočinné (vratná pružina / vysúvanie pružiny)

     -- Synchrónny valec s dvojitou tyčou

     -- C85K Nerotačný typ tyče

   5. Vankúš: Štandardný gumený vankúš; vzduchový vankúš (prípona C) voliteľný pre φ10–25 na zníženie nárazu pri vysokorýchlostnom pohybe.

   6. Tesnenie: Špeciálne obojsmerné tesnenie s drážkou zásobníka oleja, nízky štartovací tlak, dlhá životnosť v bezolejových pracovných podmienkach.

   7. Detekcia polohy: Vstavaný magnetický krúžok (kód D) voliteľný; Režimy inštalácie magnetického spínača: A=drážka koľajnice, B=drážka oceľového pásu.

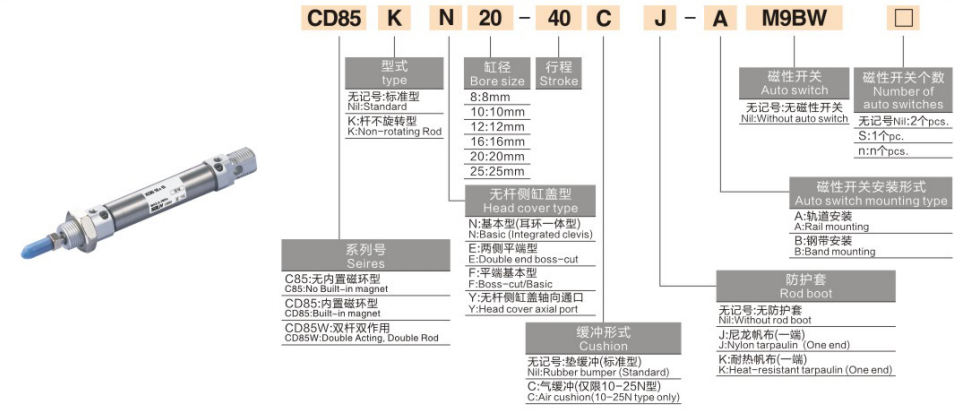

Kompletné pravidlo kódovania modelu

   1. Príklad modelu:CD85N25-100C-B

Segment
kód
Definícia
C85
Základná séria
Mini valec z nehrdzavejúcej ocele ISO6432
D
Možnosť magnetu
D = Vstavaný magnetický krúžok; Prázdny = Bez magnetu
N/F/E/K
Kód variantu

N = Integrovaná vidlica základného typu

F=Typ s plochým koncom

E = Jednočinné

K = Nerotujúca tyč

25
Veľkosť otvoru (mm)
8,10,12,16,20,25
100
Dĺžka zdvihu
Max. 400 mm pre dvojčinnosť
C
Vankúš
Blank=Gumový vankúš; C=vzduchový vankúš (k dispozícii φ10~25)
B
Držiak spínača
A = drážka koľaje; B=Drážka oceľového pásu

  2. Referenčný príklad objednávky:CD85N16-50

     -- Základný typ, vŕtanie 16, zdvih 50, zabudovaný magnet, gumený vankúšik.


Štandardné technické špecifikácie (dvojčinné)

Položka parametra
Špecifikácia
Veľkosti otvorov
φ8,10,12,16,20,25 mm
Prevádzkový tlak
0,1–1,0 MPa; Minimálny štartovací tlak: 0,05 MPa
Dôkazný tlak
1,5 MPa
Teplota okolia
-10~+70℃;-10~+60℃ pre model vybavený magnetom
Rýchlosť piestu
50–1500 mm/s, vhodné pre vysokofrekvenčný vratný pohyb
Vankúš
štandardný gumený vankúš; voliteľný vzduchový vankúš (φ10–25)
Závit pre vzduchový port
M5×0,8 (φ8–16); G1/8 (φ20–25)
Mazanie
Predmazaná, bezolejová prevádzka podporovaná
Tolerancia mŕtvice
±1,0 mm


Teoretický ťah a ťahová sila @0,6 MPa (jedna tyč, jednotka:N)

Vŕtanie (mm)
Ťah (N)
Sila ťahu (N)
Referenčné horizontálne zaťaženie (kg)
8
30
27
 1.5
10 47
43
2.3
12 68
62
3.4
16 121
 110
6.0
20 188
172
9.4
25 294
270
14.7


Montážne formy a odvodené modely

  1. Možnosti montáže ISO6432

     -- N: Základný typ s integrovanou vidlicou (najpopulárnejší)

     -- F: Ploché axiálne upevnenie

     -- L: Montáž na jednu nohu / M: Montáž na dvojitú nohu

     -- G: Prírubový držiak

     -- NU: Uchytenie čapovej vidlice

   2. Hlavné odvodené verzie

     -- CD85: So vstavaným magnetickým krúžkom, kompatibilný s magnetickými snímačmi

     -- C85K: Neotočná štvorcová piestna tyč, poloha proti skrúteniu

     -- C85E: Jednočinné (vratná pružina / vysúvanie pružiny)

     -- CWCD85E: Dvojitý dvojčinný valec, synchrónny pohyb


Porovnanie výberu: C85 VS MI VS MA

   1. ✅ Preferované príležitosti pre C85

     -- Potravinársky, farmaceutický a elektronický priemysel: Nerezová oceľ, čistá, antikorózna

     - Vysokorýchlostné a vysokofrekvenčné cykly: 50–1500 mm/s krátky vratný pohyb

     -- Kompaktné usporiadanie zariadenia: φ8–25 tenké valcové telo

     -- Vlhké a mierne korozívne prostredie dielne

     -- Globálny dopyt po výmene: univerzálny rozmer ISO6432 na priamu výmenu


 3-krokový sprievodca rýchlym výberom

   1. Výber vŕtania: Vypočítajte ťah a horizontálne zaťaženie, rezerva ≥50% bezpečnostná rezerva; pre prevádzku s vyššou frekvenciou zvoľte menší otvor.

   2. Potvrdenie ťahu: Pridajte extra 10–20 mm okraj; maximálny zdvih 400 mm.

   3. Výber konfigurácie

     -- Vstavaný magnet: pridajte kód D

     -- Zníženie nárazu pri vysokej rýchlosti: zvoľte príponu C vzduchový vankúš

     -- Požiadavka proti skrúteniu: vyberte verziu K bez otáčania

     -- Zodpovedajúca forma montáže: N/F/L/M/G podľa štruktúry zariadenia


Zhrnutie jednej vety

     Mini valec z nehrdzavejúcej ocele SOLH C85/CD85 ISO6432 je plne zameniteľný s dovážanou sériou SMC, podporuje vysokorýchlostnú bezolejovú prevádzku, viaceré spôsoby montáže a voliteľnú antirotujúcu tyč, ideálny lineárny pohon pre potravinárske, lekárske a elektronické automatizované výrobné linky.
