Miniatúrny kolíkový valec série CJ1 (ultra-malý mikrovzduchový valec φ2,5 / φ4 mm)

Značka: SOLH by Richge Technology

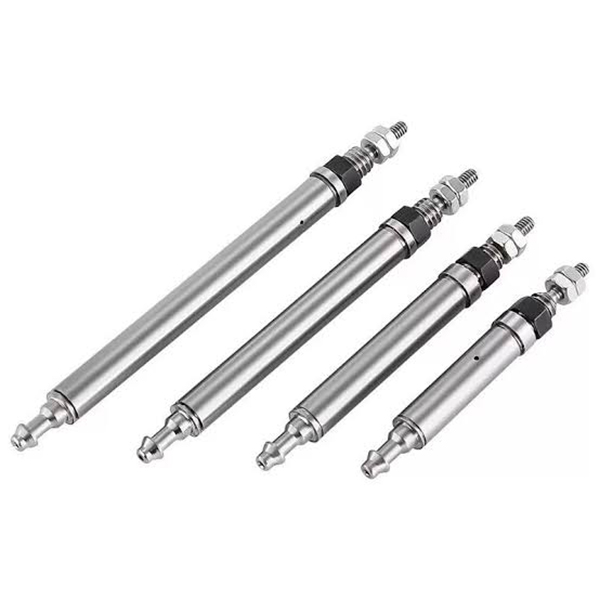

Prehľad produktov

     Séria SOLH CJ1 sú ultra miniatúrne jedno/dvojčinné valce kolíkového typu. Hlavné prednosti: ultra kompaktný malý obrys, ľahká konštrukcia, nízky výstupný ťah a rýchla odozva. Navrhnuté pre presnú jazdu v stiesnenom priestore, mikrozáťažové úlohy push & pull, miniatúrne stanice pre elektroniku a 3C automatizáciu. Je to hlavný pohon pre mikro automatizačné aplikácie.

Základná štruktúra a funkcie dizajnu

     -- Typy pohonu: Jednočinný (vratná pružina) & Dvojčinný. Možnosti vŕtania: φ2,5 (výhradne jednočinné); φ4 (dostupné pre jedno/dvojčinné).

     -- Štrukturálna charakteristika: Okrúhle telo, štíhla piestna tyč, bez vstavaného vankúša, základné upevnenie na koncový závit. Vonkajší priemer tela modelu φ4 iba 4 mm, čistá hmotnosť len niekoľko gramov.

     -- Dynamický výkon: Neodpružená štruktúra umožňuje rýchlu odozvu piestu. Prevádzková rýchlosť: 50 ~ 500 mm / s, vhodná pre vysokofrekvenčné pohyby s krátkym zdvihom.

     -- Materiál a tesnenie: Telo z tvrdého eloxovaného hliníka, tesniace komponenty NBR, dizajn bez oleja, kompatibilný s čistým alebo mierne zaolejovaným dielenským prostredím.

     -- Flexibilná inštalácia: Základná verzia so závitmi na oboch koncoch pre axiálnu fixáciu. Orientáciu portu na hlave na strane tyče je možné nastaviť o ±90°, čo je vhodné na vedenie hadičiek v stiesnených usporiadaniach.

Kompletné pravidlo kódovania modelu

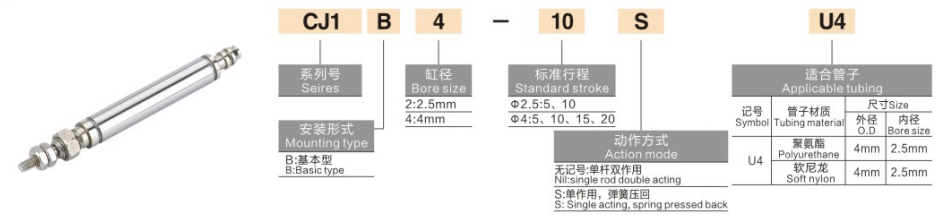

   1. Príklad modelu：CJ1B4-10SU4

   2. Referenčné príklady štandardných objednávok

     -- CJ1B2-10SU4：Vŕtanie 2,5, zdvih 10, jednočinná vratná pružina

     -- CJ1B4-15U4：Vŕtanie 4, zdvih 15, dvojčinné

     -- CJ1B4-5SU4：Vŕtanie 4, zdvih 5, jednočinná vratná pružina

Technické špecifikácie univerzálneho jadra (napájací tlak 0,5 MPa)

Hlavné konkurenčné výhody

   1. Ultra-miniatúrny pôdorys pre úzky inštalačný priestor

     -- Minimálny otvor φ2,5, vonkajší priemer tela φ4, hmotnosť len 2 ~ 3,5 g, ľahko integrovateľné do ultra kompaktných usporiadaní zariadení.

   2. Presné lineárne riadenie s nízkym ťahom

     -- Rozsah výstupného ťahu 0,64 ~ 6,3 N @ 0,5 MPa, ideálne pre mikrozáťaže ≤ 100 g, zabraňuje poškodeniu jemných malých obrobkov nárazom.

   3. Vysokofrekvenčná rýchla odozva

     - Štruktúra bez vankúša poskytuje rýchle ovládanie, podporuje prevádzku s krátkym zdvihom ≥ 300 cyklov za minútu na zvýšenie efektivity výroby.

   4. Bezolejová prevádzka a dlhá životnosť

     -- Tesniaci systém NBR podporuje bezolejový stlačený vzduch pre čisté výrobné prostredie; mechanická životnosť ≥ 3 milióny cyklov.

   5. Nastaviteľný smer portu a jednoduchá montáž

     -- Vzduchový port na strane tyče otočný o ±90°. Dvojité vonkajšie závity umožňujú priame axiálne zaistenie bez dodatočných montážnych konzol, čo zjednodušuje uvedenie do prevádzky na mieste.

Možnosti montáže a typické priemyselné aplikácie

   1. Montážne formuláre

     - Montáž s axiálnym závitom: Priamo naskrutkujte oba konce na zariadenie pre priamy pohyb push-pull

     -- Montáž na bočnú konzolu: Voliteľná miniatúrna konzola pre bočnú inštaláciu, vhodná pre výkyvné alebo bočné jazdenie

   2. Typické aplikačné scenáre

     -- 3C & Electronics: Testovanie odolnosti mobilného tlačidla, upínanie mikroplastových dielov, vyhadzovanie triesok a polohovanie

     - Presné prístrojové vybavenie: Prepínanie mini ventilov, polohovanie optických vlákien, mechanizmy jemného nastavenia

     -- Všeobecná automatizácia: Vkladanie/vykladanie mikrokomponentov, ľahké odlepovanie štítkov, ovládanie miniatúrneho prípravku

     -- Lekárske vybavenie: Teleskopický pohyb malého prístroja, mikrokvapalný pohon, presné polohovacie zostavy

3-krokový sprievodca rýchlym výberom

   1. Výber otvoru na základe užitočného zaťaženia

     -- φ2,5 pre zaťaženie ≤ 50 g； φ4 pre zaťaženie 50 ~ 100 g. Rezerva minimálne 50% bezpečnostná rezerva kvôli nízkej ťahovej charakteristike.

   2. Potvrdenie zdvihu

     - Vyberte zdvih podľa požadovanej vzdialenosti; uprednostnite kratšie zdvihy pre stabilnú vysokofrekvenčnú prevádzku.

   3. Výber režimu akcie

     -- Jednočinné (s príponou S): Jednosmerné stláčanie/ťahanie s pružinovým resetom pre bezpečnostný dizajn pri výpadku prúdu

     -- Dvojčinné: Obojsmerné presné lineárne riadenie bez vratnej pružiny

Zhrnutie jednej vety
