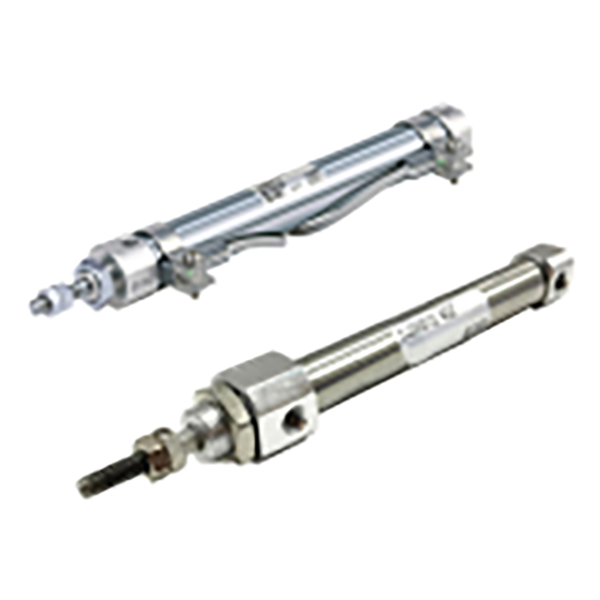

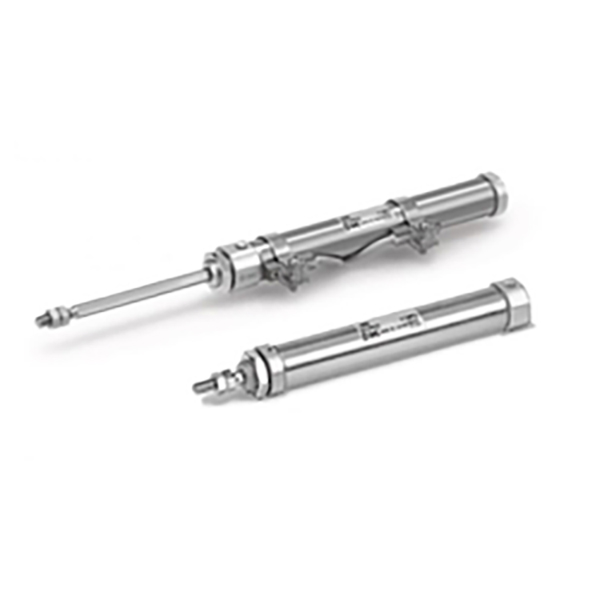

Minivalec z nehrdzavejúcej ocele série CJ2K – nerotujúci tyčový typ

Značka: SOLH by Richge Technology

Prehľad produktov

     Séria SOLH CJ2K je nerotujúci tyčový mini valec z nehrdzavejúcej ocele odvodený z rodiny mini valcov CJ2. Hlavná vlastnosť: Šesťhranná piestna tyč proti rotácii integrovaná s vnútornou vodiacou štruktúrou, aby sa zabránilo otáčaniu piestnej tyče počas vysúvania a zasúvania. Ideálne pre presné stanice, kde musí koncový prípravok udržiavať pevnú uhlovú polohu. Prijatie suda z nehrdzavejúcej ocele 304, kompaktné a ľahké. Podporuje tri prevádzkové režimy: dvojčinný, jednočinný návrat pružiny, vysunutie jednočinnej pružiny. Veľkosti otvoru: Φ10, Φ16. Plne rozmerovo zameniteľné s importovaným originálom CJ2K. Voliteľný vstavaný magnetický krúžok kompatibilný s magnetickými spínačmi M9BW. Široko používaný v malej automatizácii, zariadeniach 3C, presných nástrojoch a aplikáciách tlačenia prípravkov.

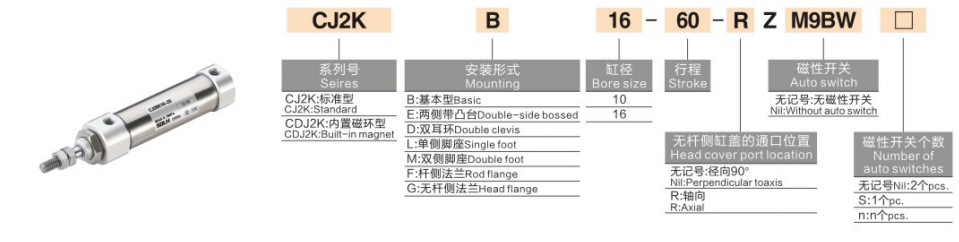

Kompletné vysvetlenie kódovania modelu

   1. Príklad modelu：CJ2KB10-30SZ-M9BW-B

   2. Príklad objednávky

    CJ2KB10-30SZ-M9BW

     -- Neotáčavý mini valec, základné uloženie, vŕtanie 10, zdvih 30, jednočinný pružinový spätný chod, zabudovaný magnetický krúžok, vybavený magnetickým spínačom M9BW.

Hlavná štruktúra a výhody výkonu

   1. Šesťhranná piestna tyč proti mechanickému otáčaniu (Core Advantage)

     -- Piestna tyč so šesťhranným prierezom zladená s predným vodiacim puzdrom na obmedzenie obvodovej rotácie.

     -- Presnosť proti otáčaniu: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Vyriešte problémy s vychýlením spôsobené voľným krútením obyčajnej kruhovej piestnice počas vratného pohybu.

   2. Hlaveň z nehrdzavejúcej ocele 304, kompaktný tenký obrys

     - Odolnosť proti hrdzi a odolnosť voči vlhkosti; valcová konštrukcia šetrí inštalačný priestor vo vnútri kompaktných skríň.

   3. K dispozícii je viacero prevádzkových režimov

     -- Dvojčinné: Prívod vzduchu na oboch stranách, stabilný ťah, uprednostňovaný pre nepretržitú sériovú výrobu

     -- S Spätná pružina: Vysunúť, keď je pod napätím, po výpadku napájania sa automaticky zasunie

     -- Vysunutie pružiny T: Zatiahnite, keď je pod napätím, automaticky sa vysunie po strate napájania, aby sa splnili požiadavky na bezpečnostné resetovanie

   4. Diverzifikované možnosti montáže

     -- Základný typ, pätka L, príruba F, dvojitá vidlica D. Podporuje vertikálnu, horizontálnu a obrátenú montáž.

   5. Bezolejová prevádzka

     -- Vopred potiahnuté dlhotrvajúce mazivo vo vnútri, kompatibilné so suchým stlačeným vzduchom bez oleja pre stabilnú dlhodobú prevádzku.

   6. Voliteľná magnetická detekcia polohy

     -- Verzia Z vybavená vstavaným magnetom, spolupracuje s prepínačom M9BW na odosielanie signálu vysunutia/zatiahnutia na mieste do PLC na automatické ovládanie blokovania.

   7. Štandardný gumený vankúš

     -- Vstavané gumené podložky na oboch koncoch, ktoré absorbujú náraz piestu a znižujú prevádzkový hluk.

Štandardné technické špecifikácie

   1. Teoretický výstupný ťah pri 0,5 MPa (N)

Porovnanie výberu: CJ2K neotočná VS štandardná kruhová tyč CJ2

    1. ✅ Za týchto pracovných podmienok uprednostnite CJ2K

     -- Ploché prípravky, radiace vidlice alebo polohovacie čapy namontované na konci tyče, vychýlenie nákladu je zakázané;

     - Malé indexovacie nástroje, ktoré tlačia obrobky do vodiacich drážok;

     - Lineárny posuv kamery a inšpekčných prípravkov, ktoré vyžadujú konštantný uhol;

     -- Ploché svorky spojené s piestnou tyčou, krútenie spôsobí zaseknutie materiálu alebo poruchu polohovania.

   2. ❌ Štandardné scenáre prijateľné pre CJ2

     - Jednoduché vyhadzovanie, tlačenie okrúhlych obrobkov, žiadne uhlové obmedzenie zaťaženia, priorita nákladov.

Sprievodca výberom v 3 krokoch

   1. Potvrďte požiadavku proti skrúteniu

     -- Ploché/štvorcové zariadenie s polohovacou drážkou → Je potrebné zvoliť neotočnú verziu CJ2K.

   2. Zvoľte prevádzkový režim

     -- Nepretržitý vratný pohyb a maximálny ťah → Dvojčinný (bez prípony S/T)

     -- Vytiahnite vzduchom, po vypnutí sa automaticky zasunie → S návrat pružiny

     -- Zatiahnite vzduchom, po vypnutí sa automaticky vysunie → T pružina sa vysunie

   3. Nakonfigurujte snímač a montáž

     -- Vyžaduje sa spätná väzba polohy PLC: Pridajte príponu Z (vstavaný magnet) + magnetický spínač M9BW

     -- Výber montáže: Príruba F pre montáž na čelnú stranu; Pätka L pre montáž na bočný rám; Dvojitá vidlica D pre sklopný výkyvný pohyb

Typické aplikačné scenáre

     -- Automatizácia 3C: Zatlačenie plochého prípravku plošných spojov, umiestnenie konektorov do slotov

     - Optické kontrolné vybavenie: Lineárne podávanie kamery s pevným uhlom detekcie

     -- Malé nástroje a prípravky: Ploché vyhadzovanie obrobku, podávanie materiálu vo vodiacich drážkach

     -- Baliace stroje: Umiestnenie plochého kartónu, tlačenie malých štítkov

     -- Laboratórna automatizácia a vlhké dielne (antikorózny valec z nehrdzavejúcej ocele)

Referencia štandardného pneumatického okruhu

   1. Dvojčinný stláčací okruh

     -- Maznica regulátora vzduchového filtra AFC → 4V210-06 5/2 solenoidový ventil → Hadičky PU4 → CJ2KB16-60Z-M9BW

   2. Jednočinný obvod resetovania pružiny

     -- Regulátor tlaku AR → 3V210 3/2 solenoidový ventil → CJ2KB10-30SZ

Bezpečnostné opatrenia pri používaní

     -- Vyhnite sa nadmernému radiálnemu bočnému zaťaženiu piestnice. Bočná sila urýchľuje opotrebovanie vodiaceho puzdra a znižuje presnosť proti rotácii.

     -- Koncové zaťaženie nainštalujte koaxiálne, aby ste minimalizovali torzný moment.

     -- Nainštalujte vzduchový filter AF proti prúdu, aby ste zabránili zaseknutiu vodiacej zostavy prachom.

     -- Vyhnite sa dlhodobej vysokorýchlostnej prevádzke pod plným tlakom 0,7 MPa; plne využite gumový vankúš.

     - Verzia tesnenia z fluórovej gumy prispôsobiteľná pre silné kyslé a alkalické korozívne prostredia.

Zhrnutie jednej vety

     Nerotačný šesťhranný tyčový mini valec SOLH CJ2K z nehrdzavejúcej ocele poskytuje presný lineárny pohyb proti skrúteniu, dostupný v dvoj/jednočinných variantoch s viacerými štýlmi montáže, kompatibilný s magnetickými spínačmi M9BW, perfektný pohon pre 3C testovanie, optickú kontrolu a presné polohovacie stanice prípravkov, kde je zakázaná uhlová odchýlka.
