Minivalec z nehrdzavejúcej ocele série DSNU | Štandardný pneumatický valec odolný voči korózii podľa normy ISO 6432

Značka: SOLH by Richge Technology

1. Prehľad produktu a základné štrukturálne vlastnosti

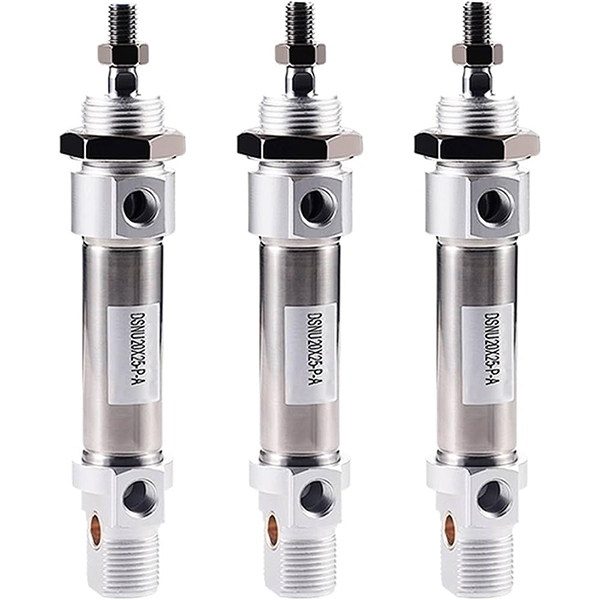

     Séria SOLH DSNU je vysoko výkonný mini pneumatický valec z nehrdzavejúcej ocele plne v súlade s medzinárodnými normami ISO 6432 a CETOP RP52P. Pokrýva rozsah vŕtania od φ8 do φ63 mm, obsahuje celú rúrku valca a piestnu tyč z nehrdzavejúcej ocele SUS304, samonastaviteľné pneumatické odpruženie, vynikajúcu odolnosť proti korózii a mimoriadne dlhú životnosť. Je kompatibilný so sériami FESTO DSNU, SMC CM2 a Airtac MG a je široko používaný v potravinárskom, farmaceutickom, elektronickom, obalovom, textilnom a špeciálnych automatizovaných scenároch s vlhkými, slabými kyselinami a slabými zásadami.

  1.1 Globálny štandard a úplná zameniteľnosť

     Vyrobené v prísnom súlade s ISO 6432 a univerzálnymi priemyselnými normami CETOP RP52P, všetky montážne rozmery a špecifikácie rozhrania sú globálne jednotné. Dosahuje úplnú zameniteľnosť s bežnou medzinárodnou značkou mini fľaštičiek, podporuje výmenu s nulovými úpravami a sériovú modernizáciu štandardných automatizovaných zariadení.

  1.2 Celá konštrukcia z nehrdzavejúcej ocele odolná voči korózii

     Prijímanie prémiovej rúrky valca a piestnice z nehrdzavejúcej ocele SUS304, zladené s koncovými krytmi z kovanej hliníkovej zliatiny. Integrovaná štruktúra materiálu poskytuje vynikajúcu odolnosť proti hrdzi, antikorózne a vysokopevnostné vlastnosti, dokonale sa prispôsobuje drsnému prostrediu, ako je vysoká vlhkosť, prach, slabé kyseliny a slabé alkálie, čo v odolnosti ďaleko prevyšuje bežné hliníkové mini valce.

  1.3 Pevná štruktúra s valcovým krimpovaním

     Prijatie profesionálnej tesniacej technológie valčekového krimpovania pre spojenie koncového krytu s tesnou a pevnou celkovou štruktúrou, vynikajúcou odolnosťou voči vibráciám a stabilnou prevádzkou. Efektívny okrúhly rovný tvar sa vyznačuje jednoduchou štruktúrou a pohodlnou každodennou demontážou a údržbou, čím sa znižujú neskoršie prevádzkové náklady.

  1.4 Diverzifikovaný pohyb a kompaktné možnosti krátkeho typu

     • Dvojité konanie DSNU: Dvojitý vratný pohyb nasávania vzduchu, najuniverzálnejší štandardný typ pre konvenčnú lineárnu automatizáciu.

     • DSNU-…-P jednočinný (vytlačiť): Pružinová vysúvacia konštrukcia, automatické vysúvanie po výpadku napájania pre scenáre bezpečnostného resetovania.

     • Jednočinný DSNU-…-R (stiahnuť späť): Konštrukcia s vratnou pružinou, automatické zatiahnutie po výpadku napájania pre ochranné polohovacie mechanizmy.

     • Samonastavovací vankúš DSNU-…-PPV: Dvojitý inteligentný samonastavovací pneumatický nárazník, nevyžaduje sa žiadne manuálne nastavenie, vhodný pre vysokorýchlostnú prevádzku v plnom rozsahu tlaku.

     • Krátky typ DSNU-S: O 35 mm kratšia celková dĺžka a o 40 % užšia šírka ako štandardný typ, prispôsobené pre scenáre inštalácie v ultra úzkych priestoroch.

  1.5 Vylepšený systém vankúša a tesnenia s nízkym trením

     Štandardne vybavená elastickou tlmiacou podložkou (P) pre základné zníženie hluku a nárazov; voliteľný inovatívny PPV samonastavovací vzduchový vankúš, prispôsobujúci sa plnému rozsahu tlaku 0,1 ~ 1,0 MPa s automatickým adaptívnym vyrovnávaním pre vysokorýchlostné časté pohyby. Valec je vybavený obojsmerným kompozitným tesnením s nízkym trením a vstavanou drážkou na uchovávanie oleja, vyznačuje sa ultra nízkym štartovacím tlakom, stabilnou bezolejovou prevádzkou a životnosťou viac ako 8 miliónov cyklov.

  1.6 Presná konfigurácia magnetickej indukcie

     Voliteľný vstavaný magnetický krúžok (kód A) je kompatibilný s magnetickými spínačmi radu FESTO SMT a SMC M9B, realizujúci presnú detekciu polohy piestu v reálnom čase a riadenie prepojenia signálu PLC, podporuje automatické polohovanie cyklu a inteligentné monitorovanie.

2. Vyplňte pravidlá pre pomenovanie modelov a príklady objednávok

 1. Typická štruktúra modelu: DSNU25-100-PPV-A-MQ

  2. Príklady štandardných objednávok

     • Dvojčinný magnetický model PPV vankúša: DSNU32-75-PPV-A-MQ (32 mm vŕtanie, 75 mm zdvih, bočná prírubová montáž, magnetická výbava)

     • Model krátkeho dvojčinného elastického vankúša: DSNU-S20-50-P-A (20 mm otvor, 50 mm zdvih, ultra kompaktné krátke telo, magnetická výbava)

     • Jednočinný model jarného návratu: DSNU16-30-R-P-A (16 mm vŕtanie, 30 mm zdvih, pružinový reset, magnetická výbava)

3. Základné technické parametre (štandardný typ)

4. Teoretická referenčná tabuľka ťahu a napätia 0,5 MPa (jedna tyč)

  4.1 Údaje o výkonnosti s dvojitým pôsobením (DSNU).

  4.2 Jednočinné (DSNU-R Spring Return) Údaje o výkonnosti

5. Montážne formy a odvodené modely

  5.1 Diverzifikované univerzálne spôsoby montáže

     • Príruba bočného portu MQ: Štandardná prírubová pevná montáž s bočným prívodom vzduchu, najuniverzálnejší typ pre konvenčné usporiadanie automatizácie

     • Príruba MA s axiálnym portom: Dizajn axiálneho prívodu vzduchu, špeciálne prispôsobený pre obmedzený axiálny inštalačný priestor

     • Priama montáž MH: Koncový kryt s priamou upevňovacou štruktúrou, ultratenké telo pre inštaláciu v úzkom priestore

     • KP upínacia jednotka: Zabudovaná blokovacia funkcia pre ľubovoľné fixovanie polohy zdvihu a polohovanie proti posunutiu

     • FA/FB Predná/Zadná príruba: Predná a zadná plochá príruba, plne kompatibilná s montážnym príslušenstvom podľa normy ISO

  5.2 Séria základných derivátov

     • Štandard DSNU: Univerzálny dvojčinný typ s elastickým alebo vzduchovým nárazníkom pre všeobecnú automatizáciu

     • Krátky typ DSNU-S: Kompaktné skrátené telo, exkluzívne pre scenáre inštalácie v ultra úzkom priestore

     • Jednočinný DSNU-…-P/R: Jednočinné modely s vysúvaním/vracaním pružiny pre bezpečnostné resetovanie pracovných podmienok

     • Samonastavovací vankúš DSNU-…-PPV: Inteligentné adaptívne ukladanie do vyrovnávacej pamäte, preferované pre vysokorýchlostnú častú cyklickú prevádzku

6. Porovnanie výberu DSNU vs CM2 vs MG

7. Sprievodca rýchlym výberom v 3 krokoch

     1. Výber otvoru: Vyberte vhodnú veľkosť otvoru podľa skutočnej hmotnosti nákladu, rezervujte si viac ako 50% bezpečnostnú rezervu. Uprednostňujte sériu DSNU pre vysokorýchlostnú prevádzku, odolnosť proti korózii a medzinárodné štandardné požiadavky.

     2. Výber zdvihu: Skutočný pracovný zdvih plus 10 ~ 20 mm bezpečnostná rezerva; dodržiavajte štandardné limity zdvihu: dvojčinné ≤ 500 mm, jednočinné ≤ 150 mm.

     3. Funkčná konfigurácia: Vyberte si PPV samonastavovací vzduchový vankúš pre vysokorýchlostnú prevádzku (>500 mm/s); vyberte krátky typ DSNU-S pre úzky inštalačný priestor; match A magnetický krúžok + spínače SMT/M9B pre automatickú detekciu polohy.

Zhrnutie jednej vety

     Mini fľaša z nehrdzavejúcej ocele SOLH DSNU ISO 6432 sa vyznačuje úplnou konštrukciou z nehrdzavejúcej ocele odolnou voči korózii, samonastaviteľným inteligentným vyrovnávaním, bezolejovou prevádzkou s dlhou životnosťou a rozmanitými možnosťami montáže, pričom slúži ako vysokoštandardné univerzálne riešenie pre mini fľašu pre potravinárske, farmaceutické, elektronické zariadenia a automatizačné zariadenia v drsnom prostredí.
