GN19-12 Vnútorné odpojovacie spínače Vysokonapäťový izolačný spínač

Štruktúra a princíp fungovania

    GN19-12 Vnútorné odpojovacie spínače Vysokonapäťový izolačný spínač

     Vnútorné vysokonapäťové vypínače série GN19-12, 12C (ďalej len odpojovače) sú vnútorné zariadenia s menovitým napätím 12kV, trojfázový AC 60Hz a používajú sa na delenie a uzatváranie obvodov pri napätí a bez záťaže.

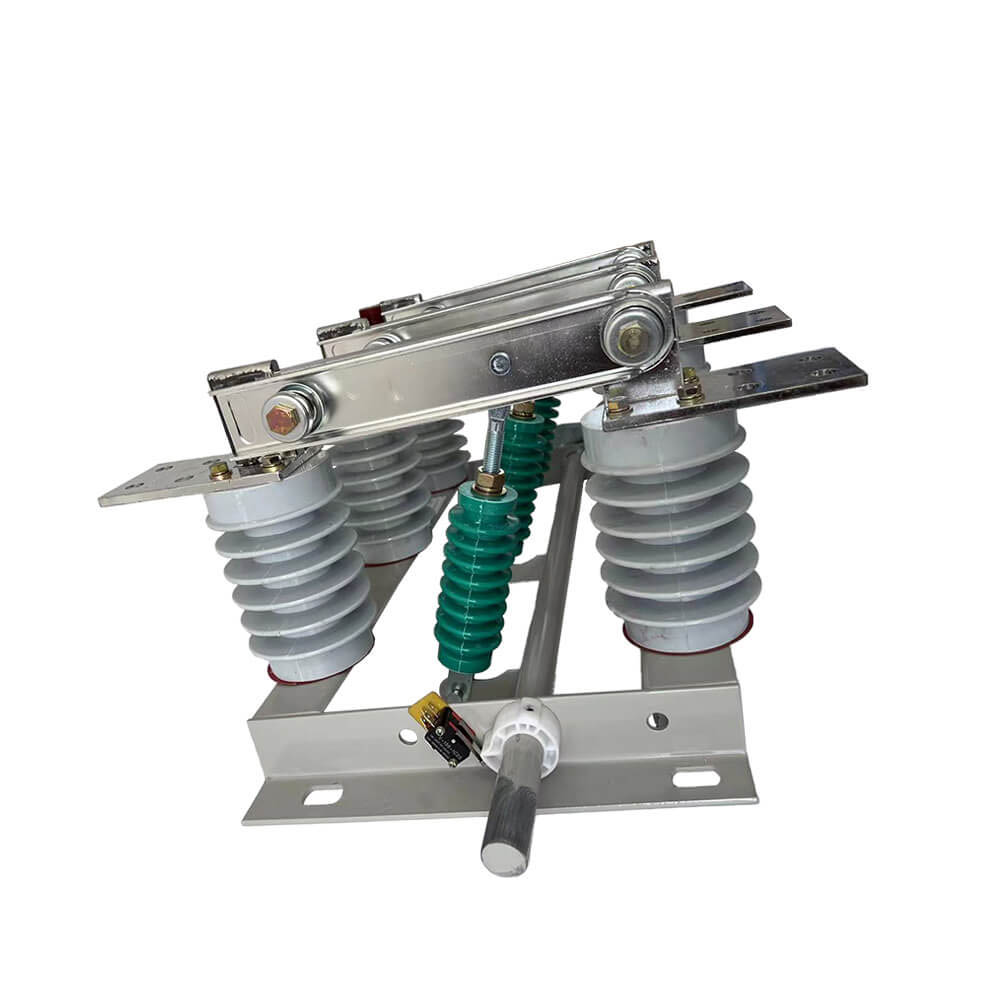

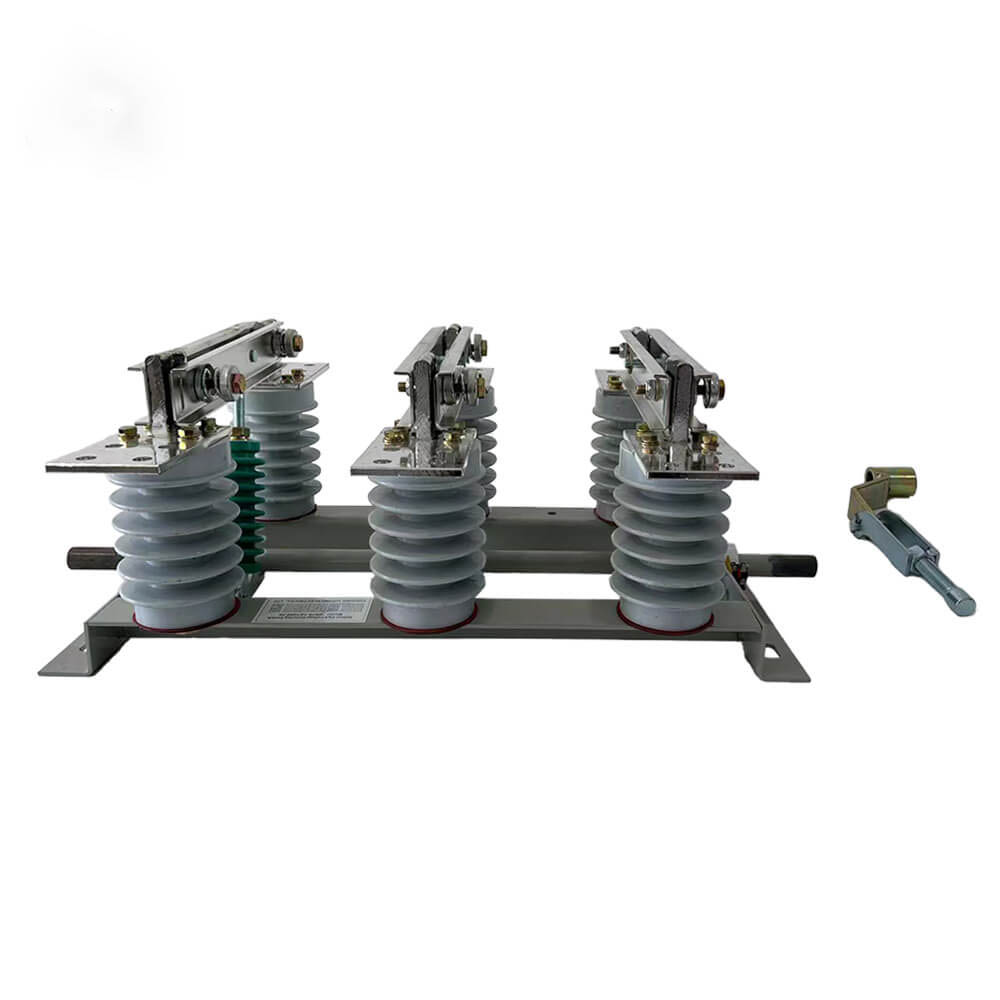

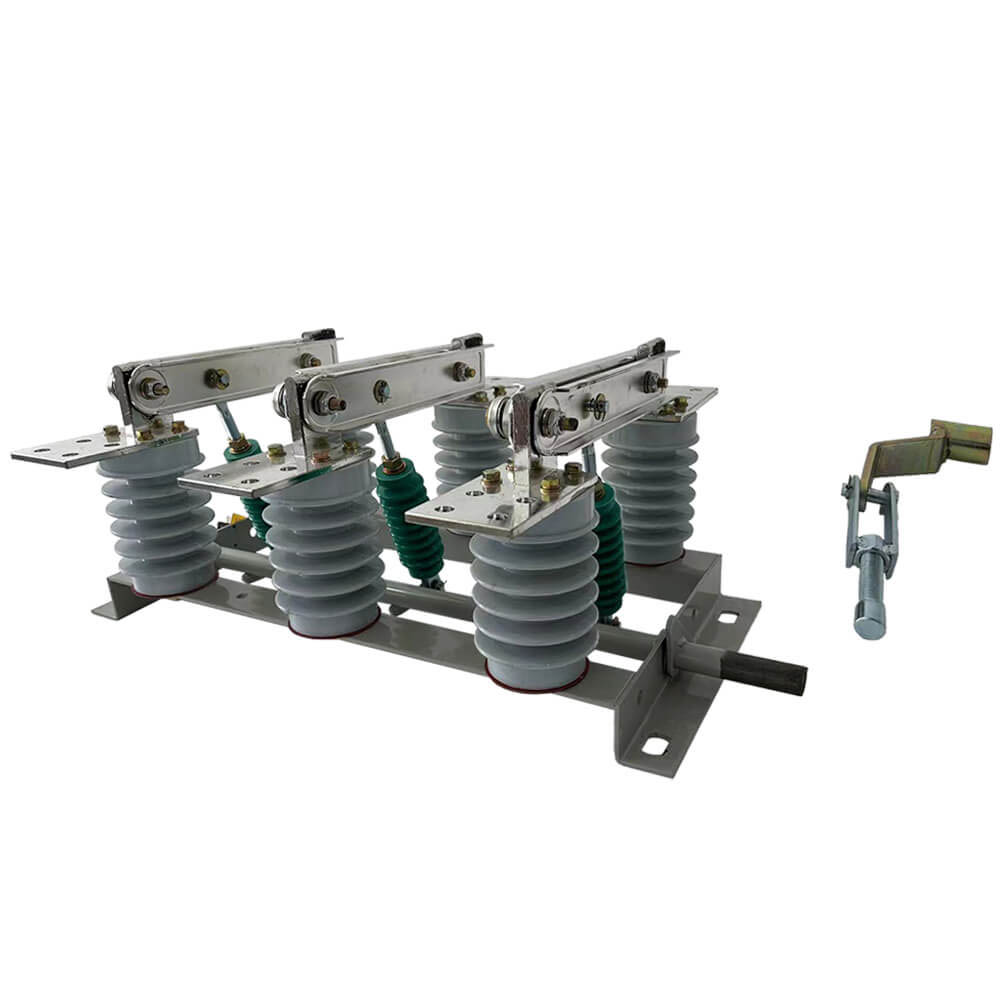

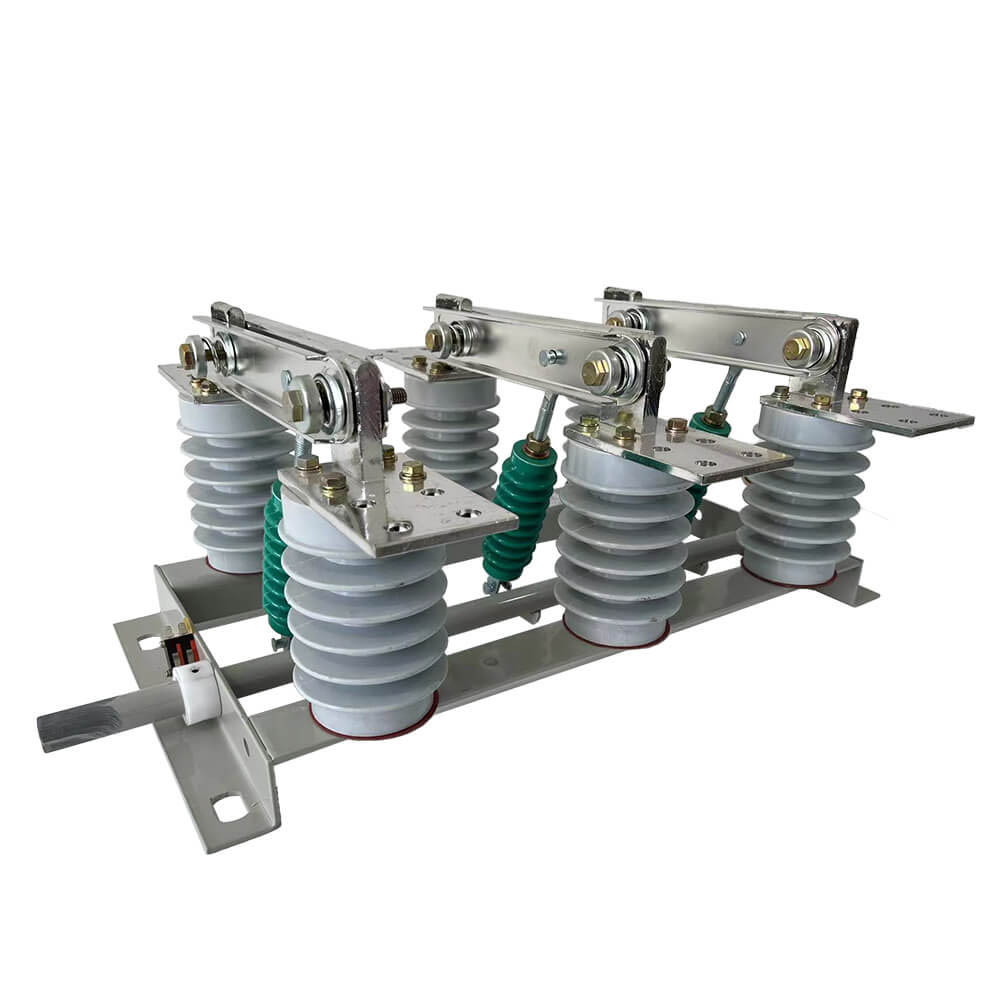

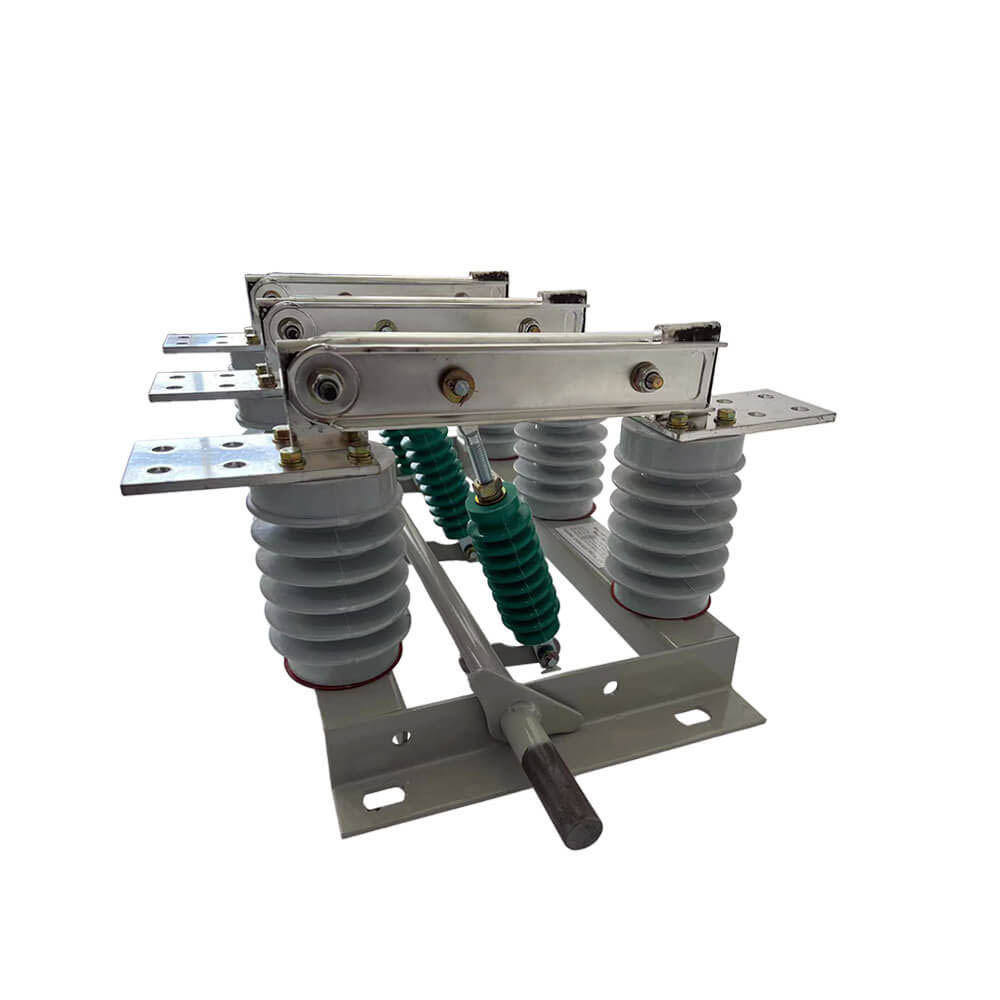

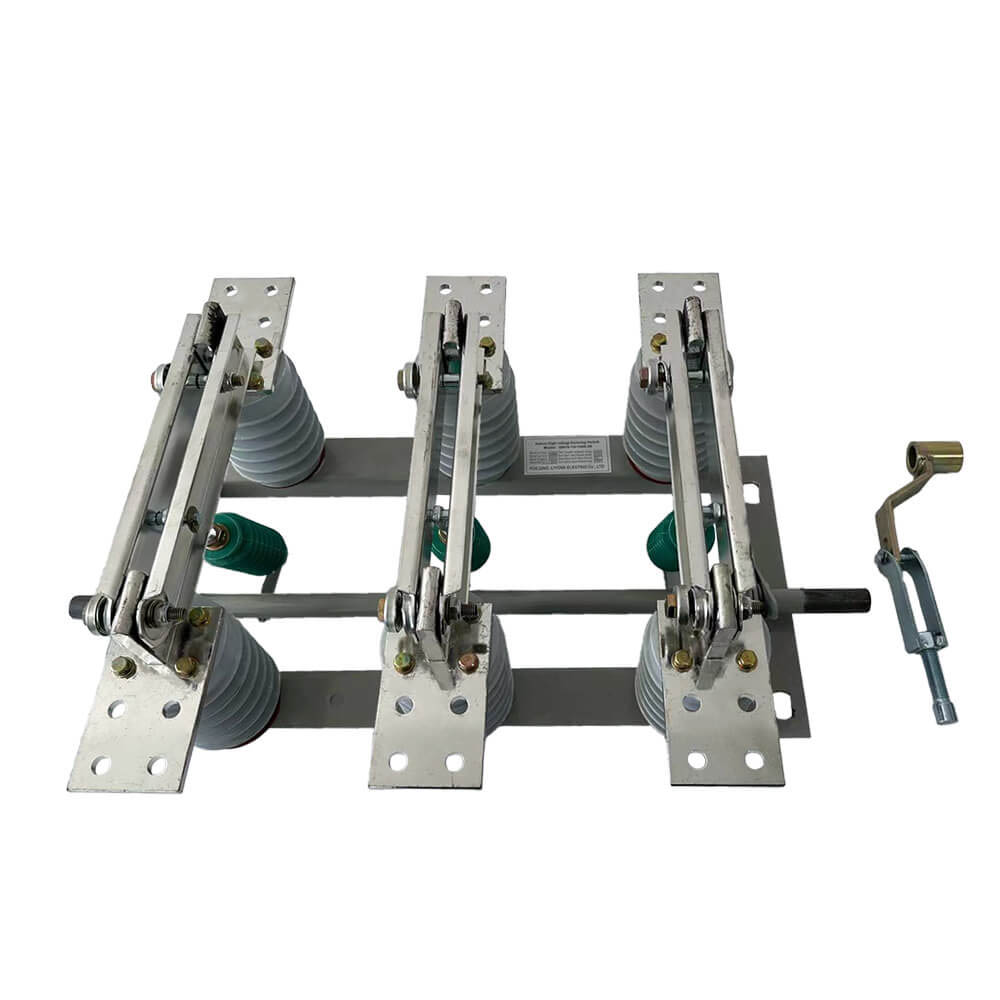

  Táto séria izolačných spínačov je trojpólového typu, pozostáva zo základného rámu, otočného hriadeľa a páky, porcelánového stĺpového izolátora, noža brány a spojovacej dosky. Otočný hriadeľ je umiestnený na základnom ráme, na ktorom sú privarené tri páry pák, a páky sú prestrčené nožom brány cez tiahlo porcelánový izolátor. Hriadeľ vyčnieva zo spodného rámu a ľubovoľná jeho časť môže byť spojená s ovládacím mechanizmom.

  Vodivá časť odpínača typu GN19-12/400, 630, 1000, 1250 je upevnená na základni pomocou dvoch stĺpových izolátorov pre každú fázu. (Typ GN19-12C/400, 630, 1000, 1250 má jeden stĺpový izolátor a jeden porcelánový plášťový izolátor.) Tri fázy sú inštalované paralelne a vodivú časť tvoria statické kontakty kontaktných nožov a držiakov kontaktov (alebo vodivých tyčí). Každá fáza kontaktného noža je pripojená k stredu viazacieho izolátora, viazacieho izolátora a inštalovaná na základni pripojeného vretena. Vreteno je pripojené k ojnici (dodávanej používateľom) a pohyblivému mechanizmu typu CS6-1 cez rukoväť. Spojovací kontaktný nôž je zložený z dvoch štrbinových medených dosiek, ktoré nielen zväčšujú plochu rozptylu tepla kontaktného noža pre zníženie spodnej teploty, ale tiež zlepšujú mechanickú pevnosť kontaktného noža, čím sa zlepšuje dynamická stabilita spínača. Jeden koniec kontaktného noža je namontovaný na kontaktnom bloku (alebo na vodivej tyči) pomocou skrutky (auto značky Shaw). GN19-12/1000, 1250 v kontakte s inštaláciou magnetickej uzamykacej platne, plus účel magnetickej uzamykacej platne je, že pri veľkom skratovom prúde na zvýšenie dvoch drážok kontaktného noža medzi| príťažlivosť. Vypínače GN19-12/400, 630 majú malý limit prietoku, takže nie je potrebné pridávať magnetickú blokovaciu platňu.

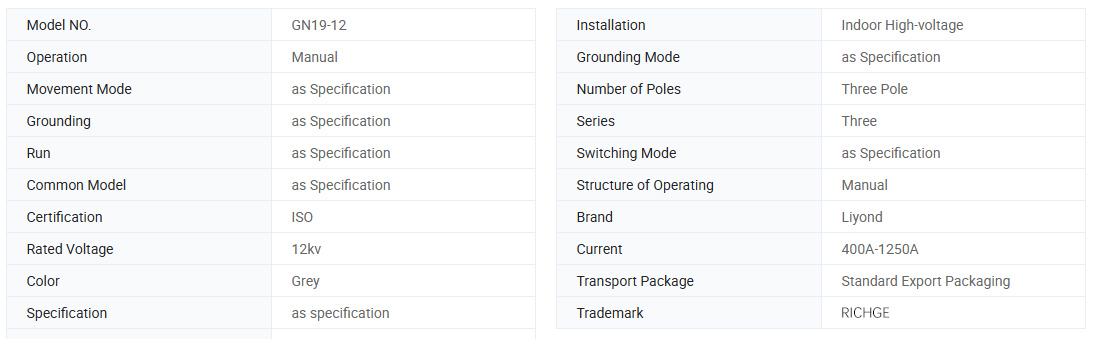

Základné informácie.

Technický parameter

Kreslenie

Použite podmienky prostredia

1. Horná hranica okolitej teploty +40 ℃, dolná hranica -l0 ℃, Poznámka: Umožnite skladovanie a prepravu pri -25 ℃

2. Nadmorská výška nie viac ako 1000 m

3. Relatívna vlhkosť: denný priemer nie je vyšší ako 95%, mesačný priemer nie je vyšší ako 90%

4. Tlak vodnej pary: denný priemer nie je väčší ako 2,2 × 10-3Mpa, mesačný priemer nie je väčší ako 1,8 × 10-3Mpa

5. Okolitý vzduch by nemal obsahovať korozívne alebo horľavé plyny, vodnú paru a iné zjavné znečistenie.

6. Žiadne pravidelné a prudké vibrácie.

Poznámka: Ak problém nie je v súlade s vyššie uvedenými podmienkami, poraďte sa s výrobcom o vyriešení problému

Pokyny na objednávanie●Prijať OEM&ODM:ÁNO

●Certifikát: CE,Skúšobné správy

●Doba výroby: 7~ 12 pracovných dní

●Záručná doba: 12 mesiacov

●Dodacia lehota: 15 dní

●Pri objednávaní tohto spínača uveďte špecifikáciu modelu, menovité napätie, menovitý prúd a ďalšie technické údaje.

●Ak existujú špeciálne požiadavky, môžete sa dohodnúť na ich vyriešení.
