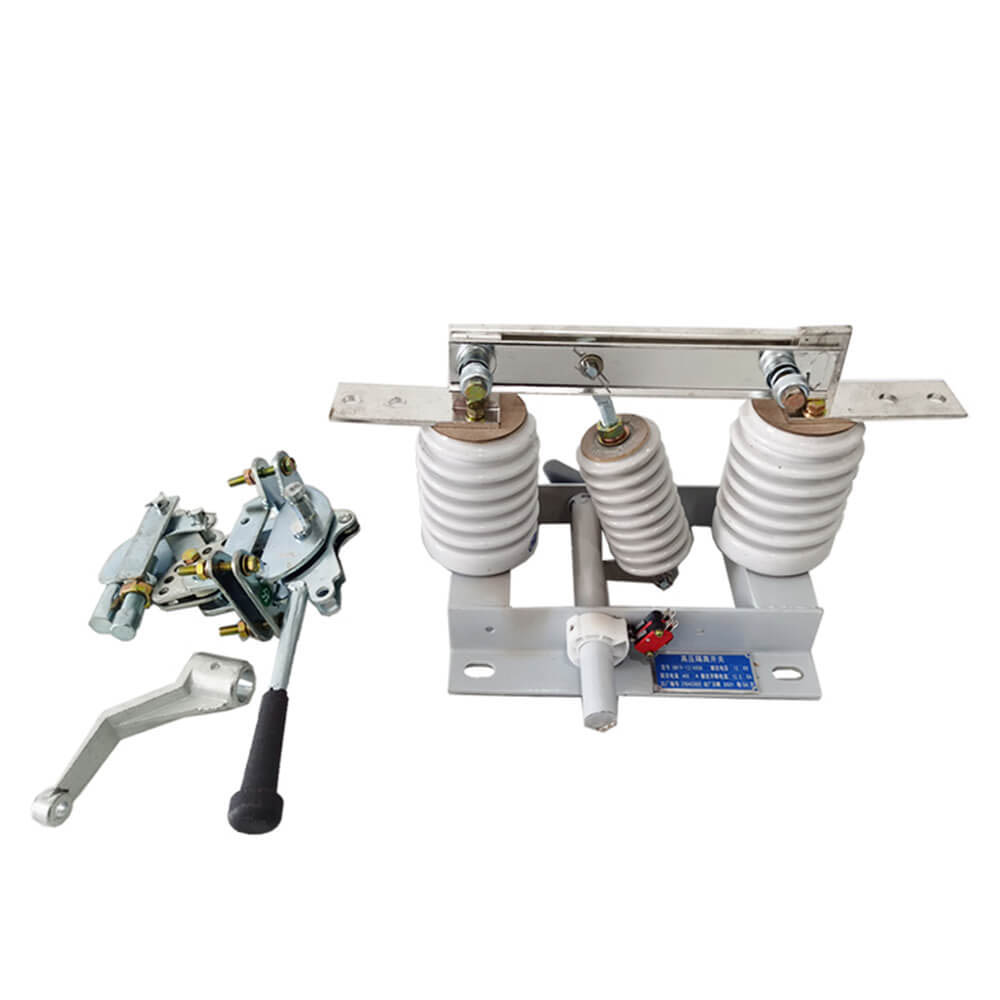

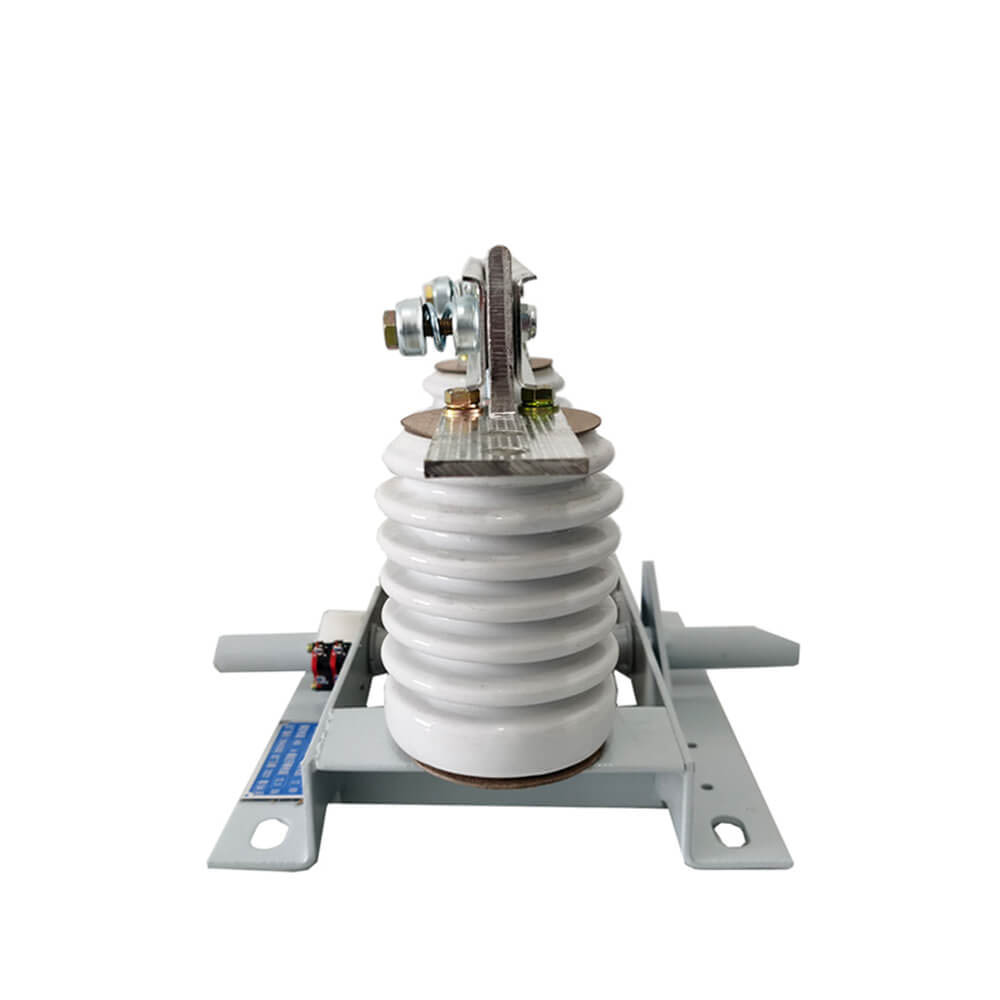

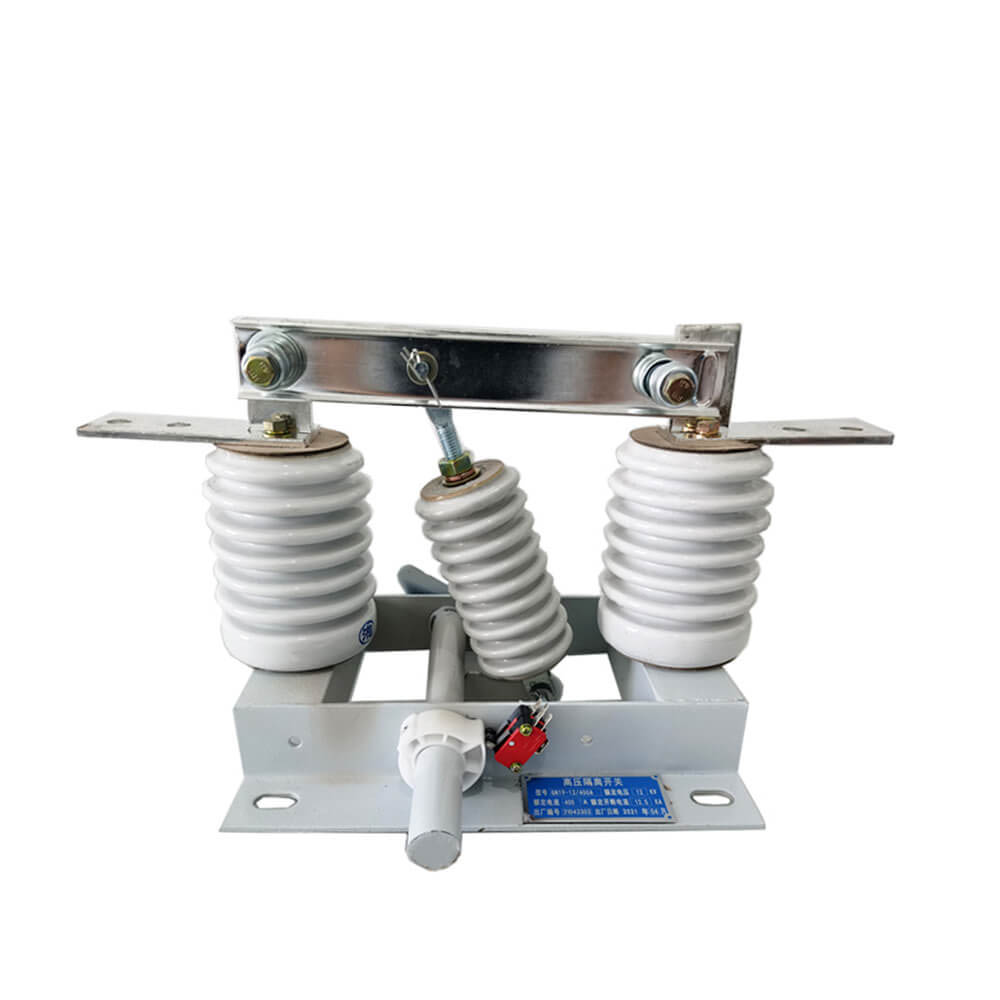

Vodivú časť spínača Typ odpojenia typu GN19-12/400, 630, 1000, 1250 je pri každej fáze pripevnená na základni dvoma izolátormi stĺpcov. (GN19-12C/400, 630, 1000, 1250 typu má jeden izolátor stĺpika a jeden izolátor porcelánového krytu.) Tri fázy sú inštalované paralelne a vodivosť pozostáva zo statických kontaktov kontaktných nožov a držiakov kontaktov (alebo vodivých tyčí). Každá fáza kontaktného noža je pripojená k stredu izolátora kravaty, izolátorom kravaty a nainštalovaná na spodok pripojeného vretena. Vreteno je pripojené k spojovacej tyče (užívateľsky poskytnuté) a typu pohybujúceho sa mechanizmu CS6-1 cez rukoväť. Spojovací kontaktný nôž sa skladá z dvoch štrbinových medených doštičiek, ktoré nielen zvyšujú plochu rozptylu tepla v kontaktnom noži, aby sa znížila teplota dna, ale tiež zlepšuje mechanickú pevnosť kontaktného noža, takže sa zlepší dynamická stabilita spínača. Jeden koniec kontaktného noža je namontovaný na kontaktnom bloku (alebo na vodivej tyči) skrutkou (auto Shaw). GN19-12/1000, 1250 v kontakte s inštaláciou magnetickej blokovacej dosky, PLUS ÚČELOVe magnetickej blokovacej dosky je to, že keď veľký skratový prúd na vylepšenie dvoch drážkových kontaktných nožov medzi | príťažlivosť. Spínače GN19-12/400, 630 Odpojte majú malý limit prostredníctvom prúdu, takže nie je potrebné pridávať magnetickú uzamykaciu dosku.
 |
 |
 |

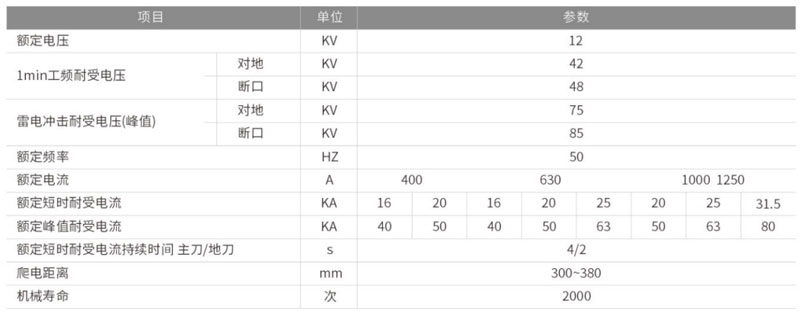

| Model |
Menovité napätie (KV) |
Menovitý prúd A) |
Hodnotené krátkodobé vydržanie prúdu ( / 4S) |
Menené vrchol odoláva prúdu () |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Horná hranica teploty okolia +40 ℃, dolná hranica -l0 ℃, Poznámka: Povoliť skladovanie a prepravu pri -25 ℃
2. Nadmorská výška nie viac ako 1 000 m
3. Relatívna vlhkosť: Denný priemer nie je viac ako 95%, priemer mesačne nie je viac ako 90%
4. Tlak vodnej pary: Denný priemer nie je viac ako 2,2 × 10-3 MPa, mesačný priemer nie je vyšší
5. Okolie vzduchu by mal byť bez korozívnych alebo horľavých plynov, vodných parov a ďalšieho zjavného znečistenia.
6. Žiadne pravidelné a násilné vibrácie.
Poznámka: Poraďte sa s výrobcom, aby ste problém vyriešili, ak nie je v súlade s vyššie uvedenými podmienkami
● Prijmite OEM & ODM: Áno
● Certifikát: CE, testovacie správy
● Čas výroby: 7 ~ 12 pracovných dní
● Obdobie záruky: 12 mesiacov
● Čas dodania: 15 dní
● Pri objednávaní tohto prepínača uveďte špecifikáciu modelu, menovité napätie, menovité prúdové a ďalšie technické údaje.
● Ak existujú osobitné požiadavky, môžete vyjednávať naše vyriešenie.
