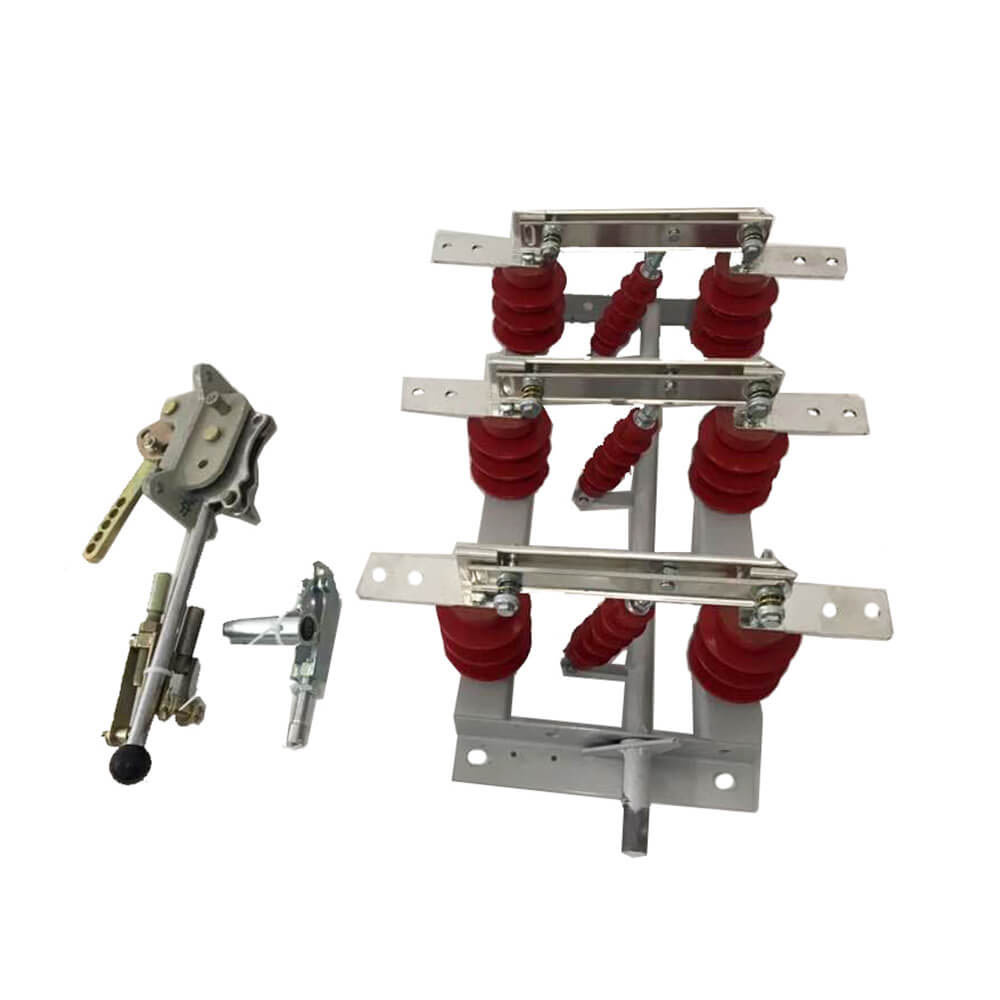

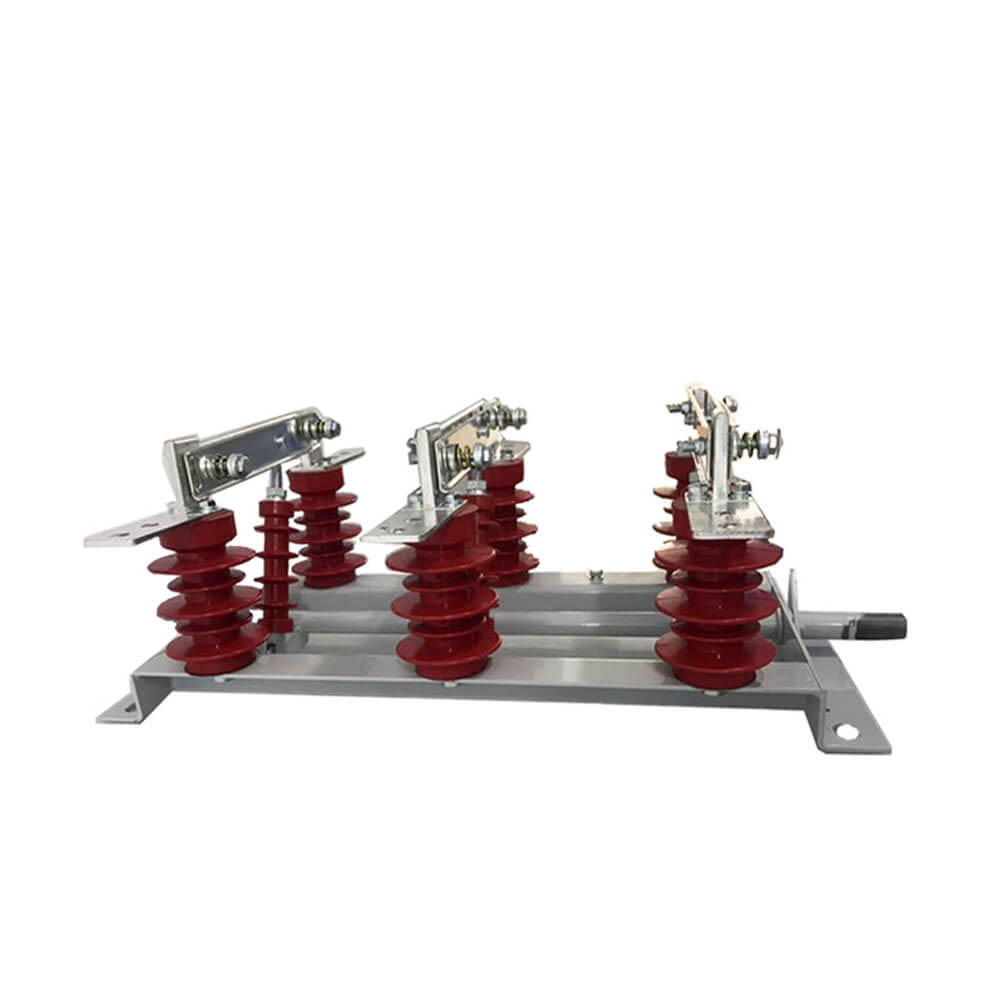

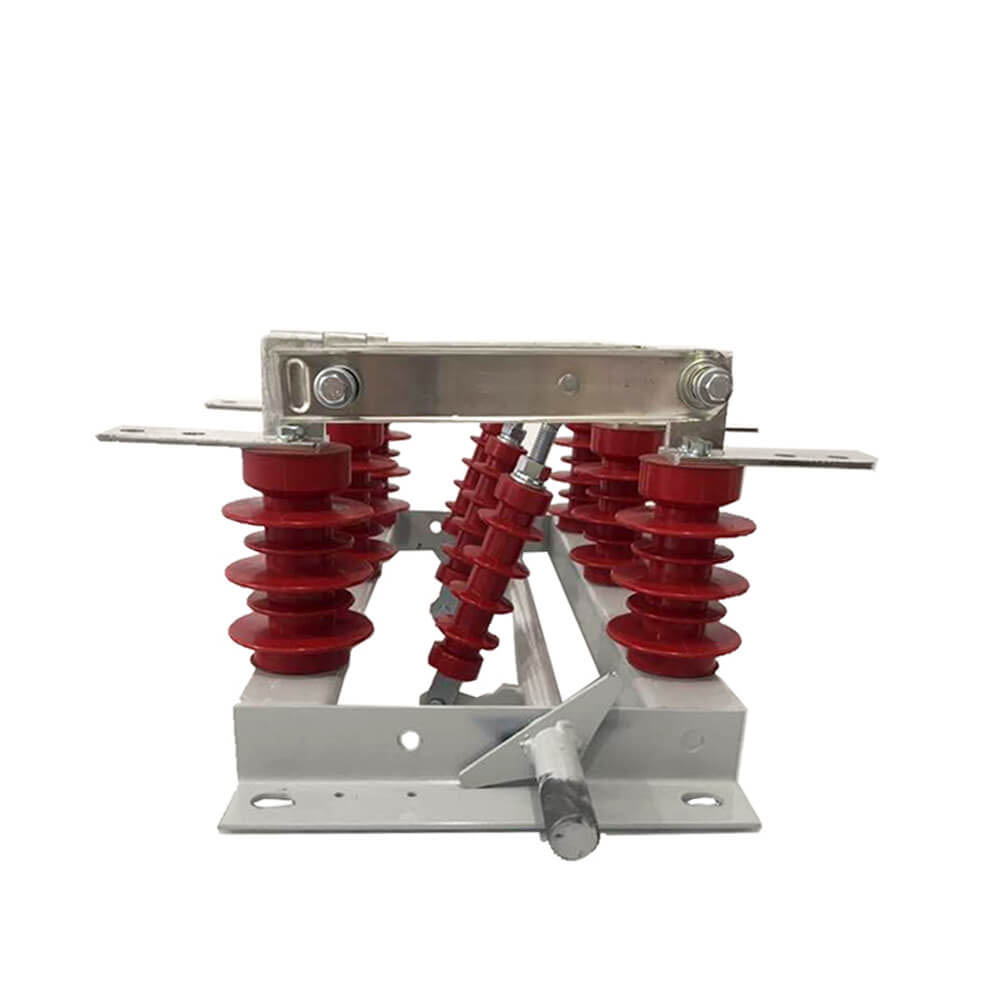

Vysokonapäťový izolačný spínač GN19-12/630A Trojstupňový nástenný centrálny skriňový spínač Nožový spínač

   Vysokonapäťový izolačný spínač GN19-12/630A Trojstupňový nástenný centrálny skriňový spínač Nožový spínač

     Vodivá časť odpínača typu GN19-12/400, 630, 1000, 1250 je upevnená na základni pomocou dvoch stĺpových izolátorov pre každú fázu. (Typ GN19-12C/400, 630, 1000, 1250 má jeden stĺpový izolátor a jeden porcelánový plášťový izolátor.) Tri fázy sú inštalované paralelne a vodivú časť tvoria statické kontakty kontaktných nožov a držiakov kontaktov (alebo vodivých tyčí). Každá fáza kontaktného noža je pripojená k stredu viazacieho izolátora, viazacieho izolátora a inštalovaná na základni pripojeného vretena. Vreteno je pripojené k ojnici (dodávanej používateľom) a pohyblivému mechanizmu typu CS6-1 cez rukoväť. Spojovací kontaktný nôž je zložený z dvoch štrbinových medených dosiek, ktoré nielen zväčšujú plochu rozptylu tepla kontaktného noža pre zníženie spodnej teploty, ale tiež zlepšujú mechanickú pevnosť kontaktného noža, čím sa zlepšuje dynamická stabilita spínača. Jeden koniec kontaktného noža je namontovaný na kontaktnom bloku (alebo na vodivej tyči) pomocou skrutky (auto značky Shaw). GN19-12/1000, 1250 v kontakte s inštaláciou magnetickej uzamykacej platne, plus účel magnetickej uzamykacej platne je, že pri veľkom skratovom prúde na zvýšenie dvoch drážok kontaktného noža medzi| príťažlivosť. Vypínače GN19-12/400, 630 majú malý limit prietoku, takže nie je potrebné pridávať magnetickú blokovaciu platňu.

Funkcie produktu

1. Izolácia a bezpečnosť: Po odpojení sa vytvorí spoľahlivá izolačná medzera, aby sa zabezpečilo, že

2. Prepínanie vedenia: Prepínajte a zapájajte vedenie podľa prevádzkových požiadaviek.

3. Nízkoprúdové spínanie: Používa sa na spínanie malých prúdov v obvode, ako sú nabíjacie prúdy vývodiek, prípojníc, konektorov, krátkych káblov, kondenzátorové prúdy spínacích napäťových vyrovnávacích kondenzátorov, cirkulačné prúdy pri prepínaní dvojitej zbernice a budiace prúdy napäťových transformátorov.

4. Budiaci prúd transformátora: V závislosti od konkrétnych okolností rôznych konštrukčných typov môže spínať budiaci prúd naprázdno transformátorov určitých kapacít.

Typy vysokonapäťových izolátorov

Vysokonapäťové izolátory možno rozdeliť na vonkajšie a vnútorné typy podľa spôsobu inštalácie:

- Vonkajšie vysokonapäťové izolátory: Schopné odolávať prírodným faktorom, ako je vietor, dážď, sneh, špina, kondenzácia, ľad a mráz, vhodné na inštaláciu na vonkajšie plošiny.

- Vnútorné vysokonapäťové izolátory: Vhodné pre vnútorné prostredie, ktoré zvyčajne vyžaduje vyšší izolačný výkon.

Podľa štruktúry izolačného nosiča ich možno ďalej rozdeliť na:

- Jednostĺpcový izolačný spínač: Priamo využívajte vertikálny priestor pod nadzemnou prípojnicou ako elektrickú izoláciu, šetrí miesto, znižuje počet pripojovacích vodičov a poskytuje jasné stavy odpojenia, zvlášť vhodné pre prenos ultra vysokého napätia.

- Dvojstĺpcový izolačný spínač: Vhodný pre vyššie prúdové nároky, poskytuje väčšiu stabilitu.

- Trojstĺpcový izolačný spínač: Vhodný pre zložitejšie energetické systémy, ponúka lepšiu zaťažiteľnosť a spoľahlivosť.

Funkcia

1：Funkcia bezpečnostnej izolácie - Počas údržby elektrického zariadenia poskytuje čistú elektrickú medzeru a bod odpojenia, aby bola zaistená bezpečnosť personálu údržby.

2：Prevádzkové obmedzenia - Izolačný spínač nemožno ovládať pod zaťažením; nemal by sa používať na prerušenie alebo uzavretie záťažových prúdov alebo skratových prúdov. Izolačné spínače vybavené zhášacou komorou môžu pracovať pri malých zaťaženiach a nezaťažených vedeniach.

Prevádzkové kroky

Prevádzka pri zapnutí: Najprv zatvorte odpojovací spínač, potom zatvorte istič alebo spínač záťaže.

Operácia vypnutia: Najprv otvorte istič alebo vypínač záťaže, potom otvorte odpojovač.

Výber modelu

Pri výbere izolačného spínača sa uistite, že jeho menovité napätie, menovitý prúd, prúd dynamickej stability a prúd tepelnej stability spĺňajú požiadavky aplikácie. Primárnou úlohou odpojovacieho spínača je odpojiť obvody bez záťažového prúdu, čo umožňuje bezpečnú údržbu. Pred použitím odpojovacieho spínača sa uistite, že istič odpojil obvod.

Bezpečnostné tipy

Izolačný spínač nemá špeciálne zariadenie na zhášanie oblúka; neprevádzkujte ho pod zaťažením alebo skratom, aby ste zaistili bezpečnosť zariadenia a personálu.

Základné informácie.

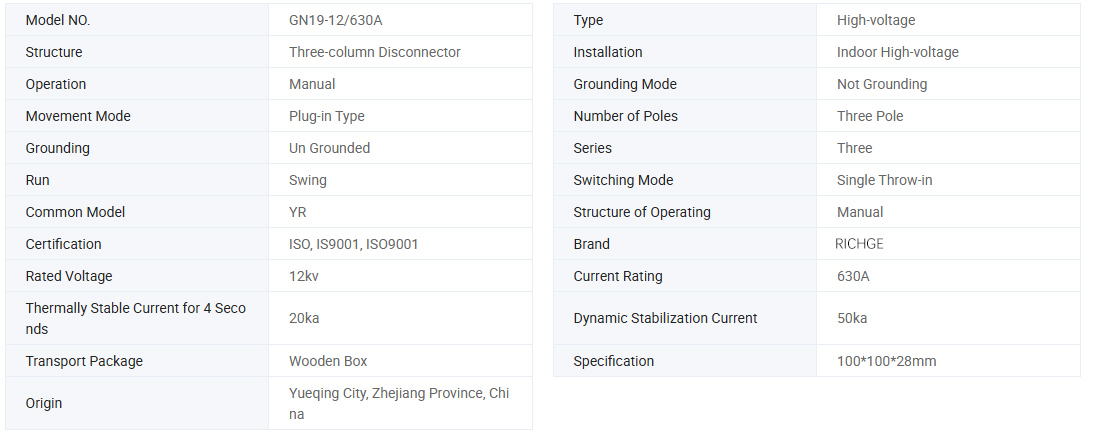

Technický parameter

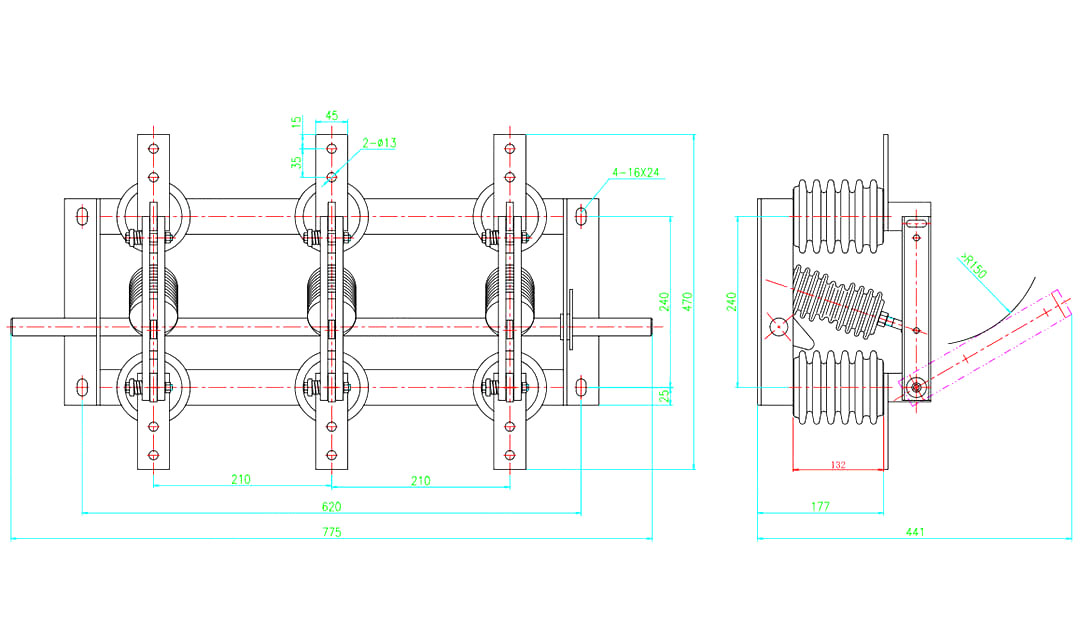

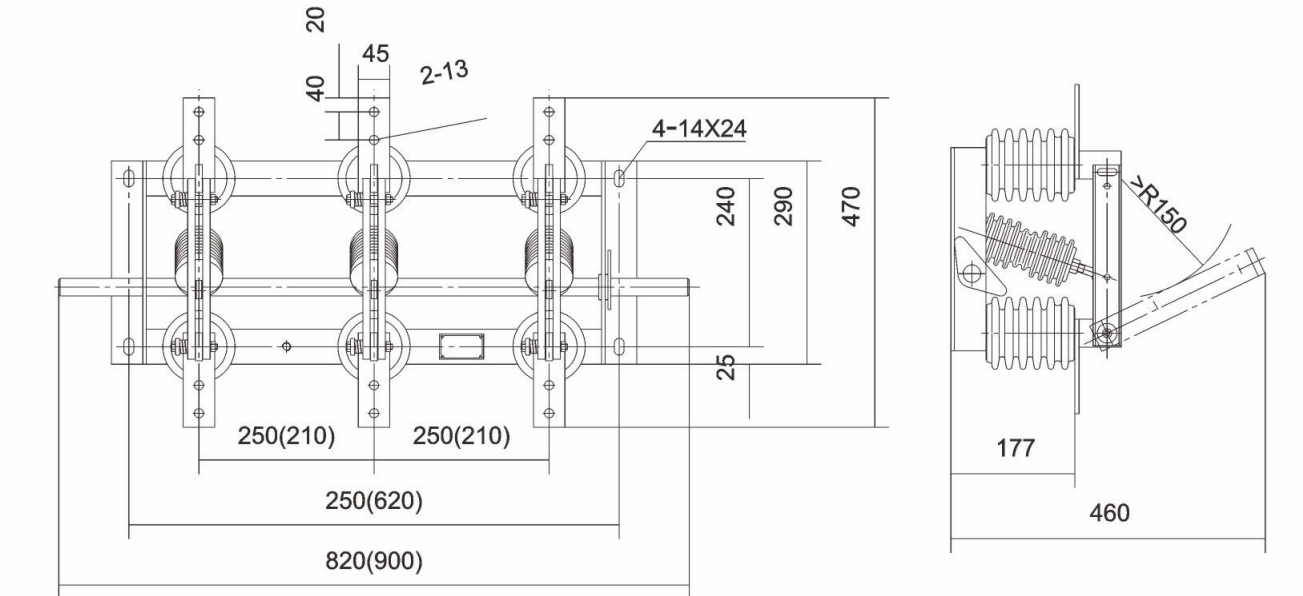

Kreslenie

Použite podmienky prostredia

1. Horná hranica okolitej teploty +40 ℃, dolná hranica -l0 ℃, Poznámka: Umožnite skladovanie a prepravu pri -25 ℃

2. Nadmorská výška nie viac ako 1000 m

3. Relatívna vlhkosť: denný priemer nie je vyšší ako 95%, mesačný priemer nie je vyšší ako 90%

4. Tlak vodnej pary: denný priemer nie je väčší ako 2,2 × 10-3Mpa, mesačný priemer nie je väčší ako 1,8 × 10-3Mpa

5. Okolitý vzduch by nemal obsahovať korozívne alebo horľavé plyny, vodnú paru a iné zjavné znečistenie.

6. Žiadne pravidelné a prudké vibrácie.

Poznámka: Ak problém nie je v súlade s vyššie uvedenými podmienkami, poraďte sa s výrobcom o vyriešení problému

Pokyny na objednanie

●Prijať OEM&ODM:ÁNO

●Certifikát: CE,Skúšobné správy

●Doba výroby: 7~ 12 pracovných dní

●Záručná doba: 12 mesiacov

●Dodacia lehota: 15 dní

●Pri objednávaní tohto spínača uveďte špecifikáciu modelu, menovité napätie, menovitý prúd a ďalšie technické údaje.

●Ak existujú špeciálne požiadavky, môžete sa dohodnúť na ich vyriešení.
