Rotačný vnútorný vysokonapäťový odpojovač typu GN30-12
  • Rotačný vnútorný vysokonapäťový odpojovač typu GN30-12Rotačný vnútorný vysokonapäťový odpojovač typu GN30-12
  • Rotačný vnútorný vysokonapäťový odpojovač typu GN30-12Rotačný vnútorný vysokonapäťový odpojovač typu GN30-12

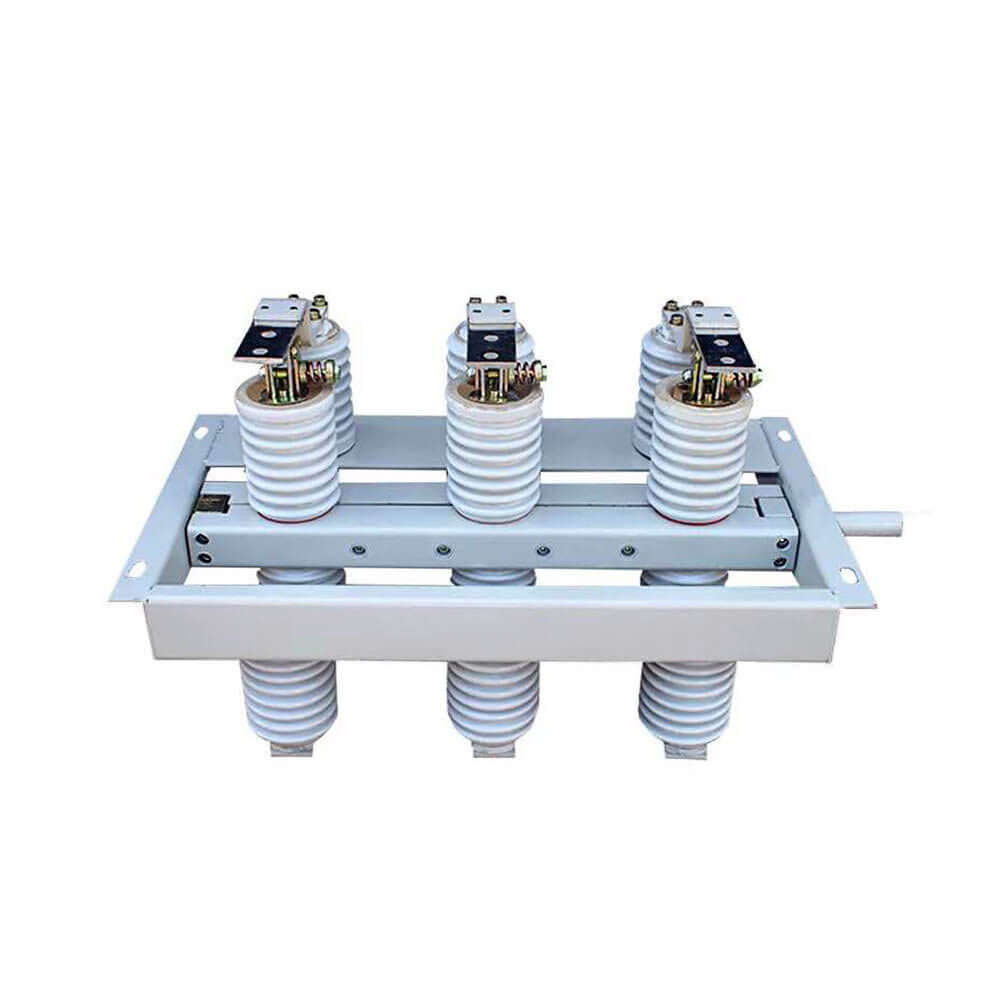

Rotačný vnútorný vysokonapäťový odpojovač typu GN30-12

Model:GN30-12
Otočný vnútorný vysokonapäťový odpojovač typu GN30-12 je nový typ odpojovača s otočným kontaktným nožom. Hlavná štruktúra spočíva v tom, že horná a spodná rovina trojfázového spoločného podvozku sú upevnené dvoma súpravami izolátorov a kontaktov a spínač sa otvára a zatvára otáčaním kontaktného noža. 1.Extrahovateľná verzia Zatrasenie dnu/von pri zatvorených dvierkach 2. Môže byť použitý vo všetkých typoch zariadení a zariadení 3.Vzhľadom na obmedzený počet komponentov a použitie systémov hromadnej výroby na výrobu má veľmi spoľahlivú ovládateľnosť 4. Jednoduchá a pohodlná údržba 5.Viaceré typy funkčných celkov, ktoré možno použiť na rôzne riešenia

Rotačný vnútorný vysokonapäťový odpojovač typu GN30-12

   Vnútorný rotačný vysokonapäťový odpojovač GN30-12 je nový typ s rotačným nožom. Hlavným konštrukčným vzorcom je upevnenie dvoch súprav izolátorov a kontaktov na hornej a dolnej rovine trojfázového spoločného nízkeho rámu, realizovanie otvárania a zatvárania spínača otáčaním noža. Prepínač GN3-12D pridáva formu spojovacieho noža na báze GN30-12, aby vyhovoval potrebám rôznych energetických systémov. Tento produkt má kompaktný dizajn, malý priestor, silný izolačný materiál, ľahko sa inštaluje a nastavuje. Spĺňa požiadavky "AC vysokonapäťový izolačný vypínač a uzemňovač" a je použiteľný pre vnútorné systémy s menovitým napätím do 10 KV AC 50 Hz a nižším. Môže byť použitý ako otvárací a zatvárací obvod, keď je napätie a bez záťaže. Môže byť použitý s vysokonapäťovým rozvádzačom alebo môže byť použitý samostatne.

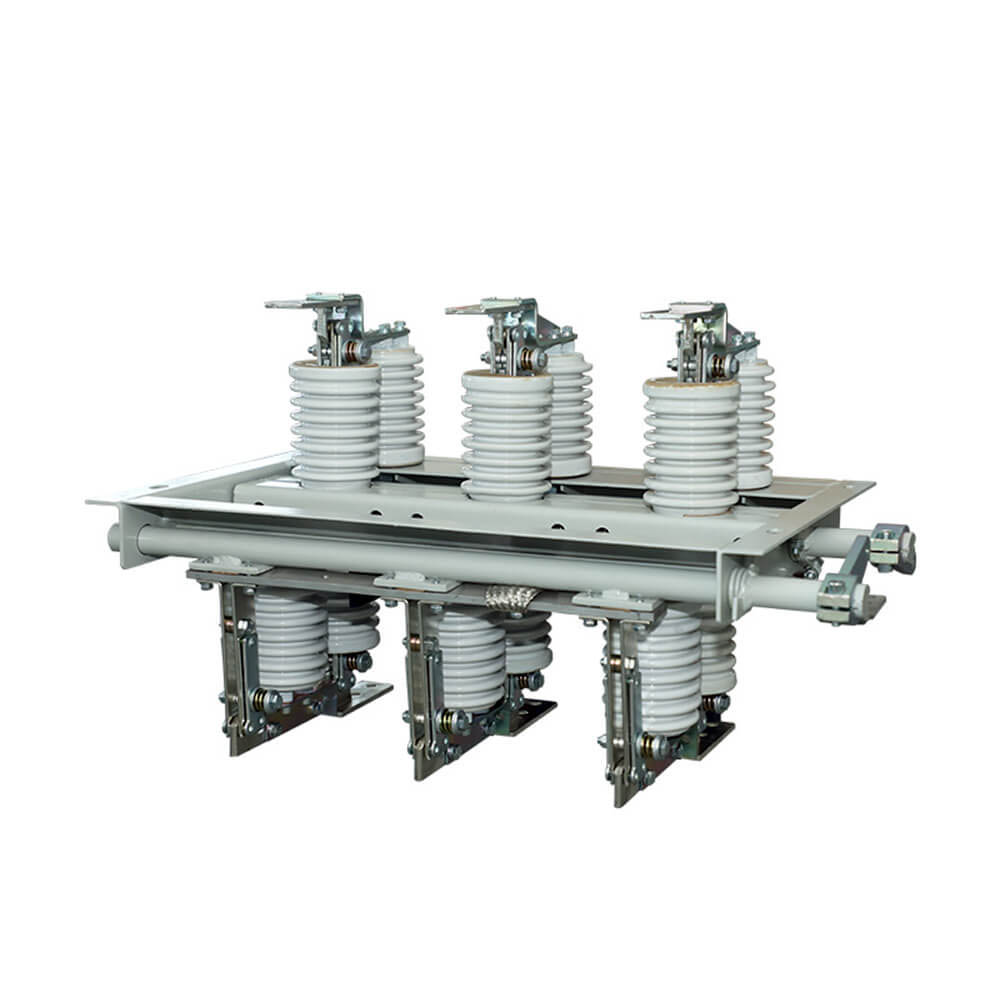

   Otočný vnútorný vysokonapäťový odpojovač typu GN30-12 (D) je nový typ izolačného spínača typu rotačného noža, hlavná konštrukcia je upevnená dvoma skupinami izolátora a kontaktom na dvoch rovinách trojfázového podvozku, prostredníctvom otočného kontaktu realizujte zapnutie a vypnutie. Spínač typu GN30-12 (D) je novým typom pridaného uzemňovacieho noža na báze spínača typu GN30-12, ktorý môže spĺňať potreby rôznych energetických systémov. Dizajn produktu je s kompaktným, malým obsadeným priestorom, silnou izolačnou schopnosťou, jednoduchou inštaláciou a nastavením, jeho výkon spĺňa požiadavky GB1985-89 "AC vysokonapäťový izolačný spínač a uzemňovací spínač", ktorý sa vzťahuje na menovité napätie 10 kV AC 50 Hz a pod vnútorný napájací systém, na otváranie a zatváranie obvodu pri napätí, bez zaťaženia. Môže byť použitý s vysokonapäťovou rozvodnou skriňou a tiež môže byť použitý samostatne.


Vlastnosti izolačného spínača GN30-12

1. Je vyrobený z keramických izolátorov, odolných, odolných voči znečisteniu a bez čistenia.

2. Použitie novej technológie kontaktov na spájkovanie striebrom, nízky kontaktný odpor, dobrá elektrická vodivosť a vysoká mechanická pevnosť.

3. Vysoko kvalitný hardvér, robustný a odolný, nie je ľahké ho poškodiť, ľahko sa používa a je ľahký.

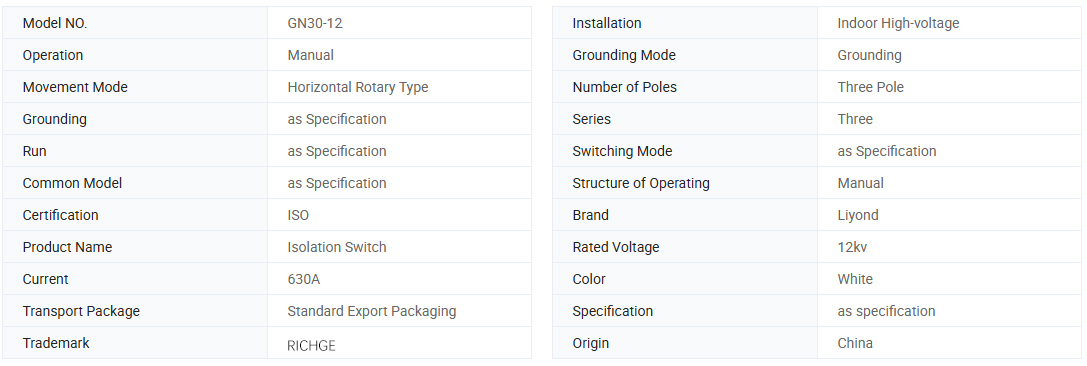

Základné informácie.



Význam modelu


Technický parameter

Model
Menovité napätie (kV)
Menovitý prúd (A)

4s menovitý krátkodobý výdržný prúd (efektívna hodnota)

(ten)


Menovitý špičkový prúd

(ten)


GN30-12/400-12,5
12 400 12.5 31.5
GN30- 12/630- 20
12 630 20 50
GN30- 12/1000-31,5
12 1000 31.5 80
GN30-12/1250-31.5
12 1250 31.5 80
GN30- 12/D400-12,5
12 400 12.5 31.5
GN30-12/D630-20
12 630 20 50
GN30- 12/D1000-31,5
12 1000 31.5 80
GN30- 12/D1250-31.5
12 1250 31.5 80

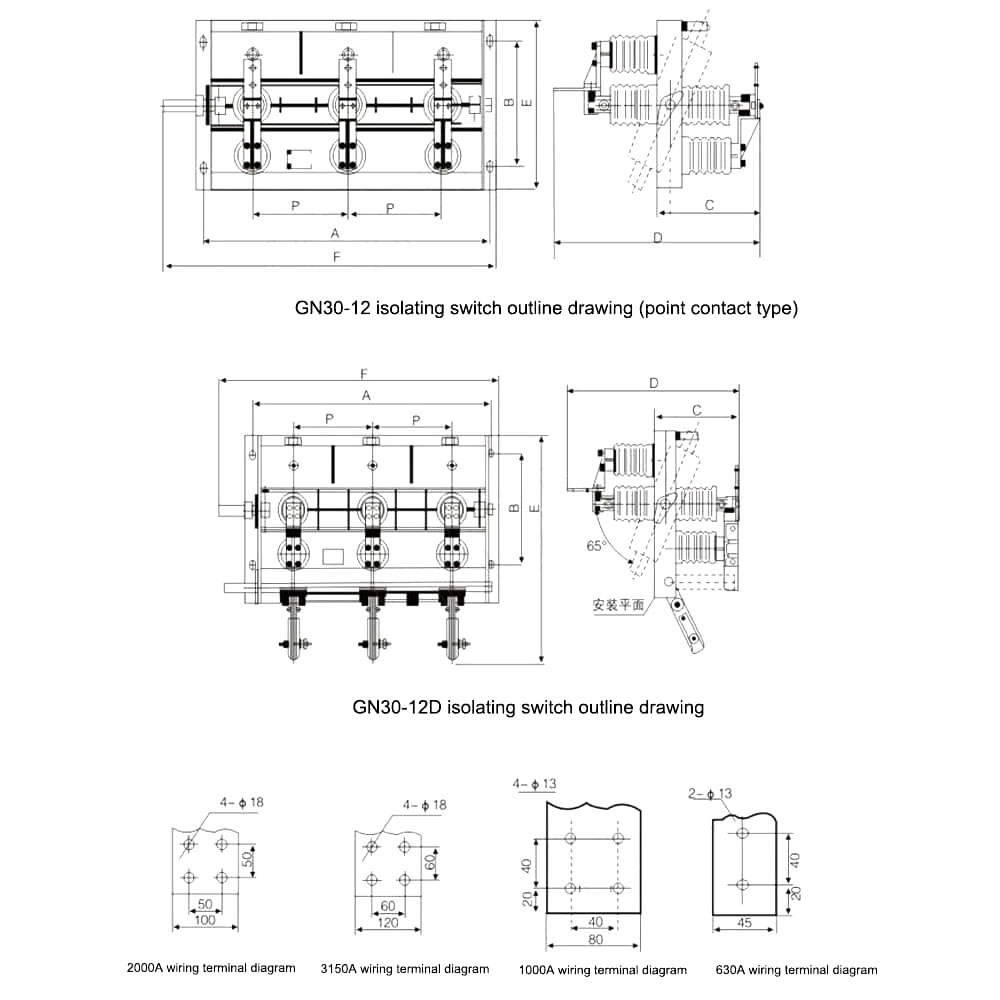

Kreslenie


Použite podmienky prostredia


1.Výška plagátu: nie viac ako 3000 m;

2. Teplota okolia: nie vyššia ako +40°C, nie nižšia ako -30°C; denný teplotný rozdiel je 15°C;

3. Relatívna teplota vnútorného vzduchu: nie viac ako 90 % (pri +25°C);

4. Intenzita zemetrasenia: nie viac ako 8 stupňov

5. Miesto inštalácie by nemalo mať žiadne plyny, chemické usadeniny z pár, soľný sprej, prach, špinu a iné výbušniny a korozívne látky, ktoré vážne ovplyvňujú izoláciu a vodivosť odpojovača;

6. V mieste inštalácie by nemali byť časté silné vibrácie






Pokyny na objednanie

●Prijať OEM&ODM:ÁNO

●Certifikát: CE,Skúšobné správy

●Doba výroby: 7~ 12 pracovných dní

●Záručná doba: 12 mesiacov

●Dodacia lehota: 15 dní

●Pri objednávaní tohto spínača uveďte špecifikáciu modelu, menovité napätie, menovitý prúd a ďalšie technické údaje.

●Ak existujú špeciálne požiadavky, môžete sa dohodnúť na ich vyriešení.
