Pneumatický otočný otočný uchopovač série HFY

Značka: SOLH by Richge Technology

Prehľad produktov

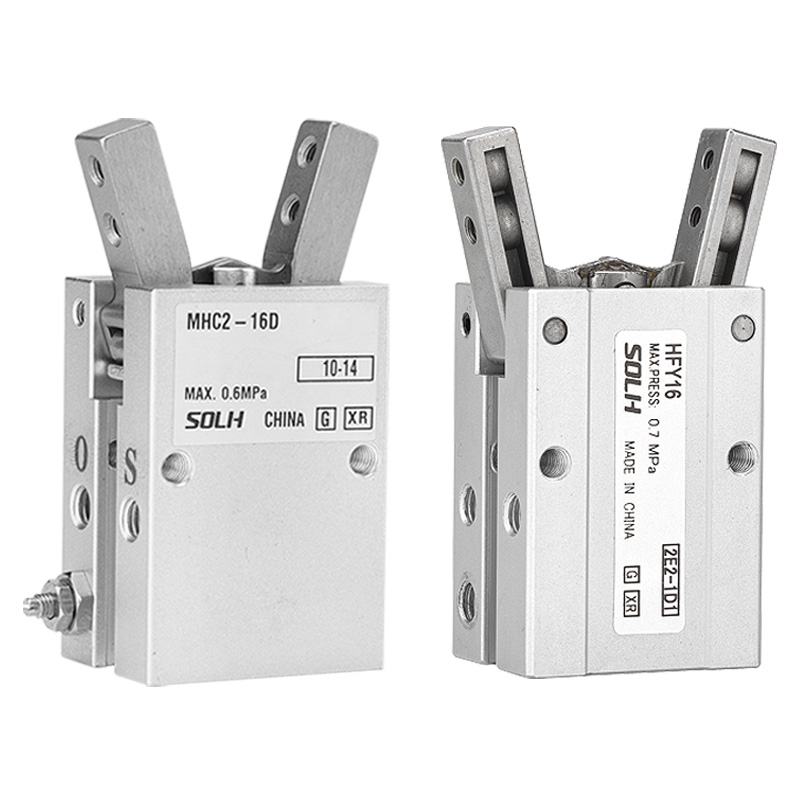

     Séria SOLH HFY je kompaktný výkyvný uchopovač v tvare Y poháňaný jedným piestom a otočným pákovým mechanizmom, priama alternatíva k SMC MHC2. Základné charakteristiky: zosilnenie krútiaceho momentu páky pre silnú upínaciu silu, veľký uhol otvárania výkyvu, tenké telo pre úzky inštalačný priestor. Ideálne pre okrúhle, zakrivené a nepravidelné malé súčiastky, široko používané v elektronike, hardvéri, plastových dieloch a ľahkých montážnych staniciach.

Základná štruktúra a pracovný princíp

   1. Prevodovka: Jeden piest tlačí zostavu otočnej páky na premenu lineárneho pohybu na kývavý pohyb typu Y. Štruktúra páky zosilňuje výstupný krútiaci moment pre silné upnutie.

   2. Prevádzkové režimy

     -- HFY: Dvojčinný (štandard) – obojsmerné ovládanie vzduchu pre otváranie a zatváranie

     -- HFTY: Jednočinné, normálne otvorené – svorky prívodu vzduchu; pružina sa automaticky otvorí po strate tlaku

   3. Uhol výkyvu: Max otvorenie +30°, zatvorenie -10°, celkový efektívny výkyv cca. 40°, poskytuje dostatočnú vôľu otvorenia na vyberanie dielov.

   4. Konštrukcia: Telo z tvrdého eloxovaného hliníka, vysoko pevné čeľuste, zabudovaný magnetický krúžok. Tri montážne plochy (spodná / bočná / zadná). Integrované nastaviteľné škrtiace ventily pre nezávislé ovládanie rýchlosti.

   5. Presnosť polohy: Opakovaná presnosť polohovania ±0,02 mm, stabilná pre ľahké presné vyberanie.

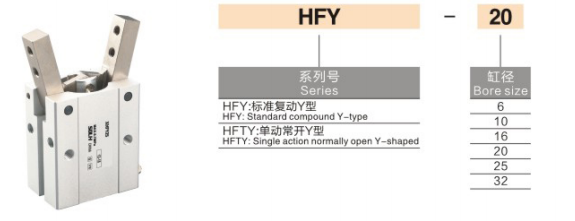

Kompletné pravidlo kódovania modelu

   1. Príklad modelu：HFY20-M9BW

  2. Odkaz na štandardnú objednávku

     HFY25-M9BW Bore 25, dvojčinný, vybavený magnetickým spínačom M9BW (1m kábel).

Univerzálne základné technické špecifikácie

Tabuľka uhla výkyvu a upínacieho momentu (@0,5 MPa, štandardné čeľuste)

⚠️ Dôležitá poznámka: Upínací moment klesá so zvyšujúcou sa dĺžkou predĺženia čeľuste. Bezpečnostný faktor ≥1,5 musí byť pri výpočte zaťaženia rezervovaný.

Preferované aplikačné scenáre

   ✅ Uprednostnite HFY, ak:

     -- Obrobky sú okrúhle, oblúkovité alebo nepravidelné miniatúrne súčiastky (elektronické terminály, malé plastové kryty)

     -- Vyžadovať relatívne veľký uhol otvorenia (~40°) v rámci obmedzeného rozsahu inštalácie

     -- Výškovo/šírkovo obmedzené usporiadanie zariadenia; Y výkyvná konštrukcia šetrí viac miesta ako paralelné uchopovače

     -- Ľahké zaťaženie ≤ 5 kg, vysokofrekvenčné cyklovanie, vyžaduje nákladovo efektívny pohon

     -- Potrebujete flexibilnú trojplošnú montáž pre kompaktné vlastné nástroje

Porovnanie výberu: HFY VS SMC MHC2

Pokyny pre výber kľúčov

   1. Výber otvoru na základe hmotnosti obrobku a predĺženia čeľuste

     -- Nízka záťaž ≤ 1 kg → ø6/10; Stredná záťaž 1~5kg → ø16~32

   2. Výber prevádzkového režimu

     -- Všeobecná nepretržitá výroba → HFY dvojčinná

     -- Vyžaduje sa automatické otvorenie po výpadku prúdu → HFTY jednočinné NIE

   3. Usporiadanie montáže

     -- Preferuje sa predvolená spodná montáž; bočný držiak pre úzku šírku; zadný držiak pre odovzdávacie stanice montážnej linky

   4. Nastavenie rýchlosti

     - Využite vstavané nastaviteľné škrtiace ventily na ovládanie rýchlosti otáčania a zabránenie nárazu na obrobok

   5. Spätná väzba polohy

     - Nainštalujte magnetické spínače CMSH / DS1-G na dvojité drážky, aby ste zistili úplne otvorený a zatvorený stav

Zhrnutie jednej vety

     SOLH HFY Pneumatický otočný uchopovač typu Y využíva štruktúru zosilnenia krútiaceho momentu s jedným piestom, dostupný v dvojčinnom HFY a jednočinnom NO HFTY, montáž na troch povrchoch so vstavaným škrtiacim ventilom a štrbinou magnetického spínača, cenovo výhodná alternatíva k MHC2 pre okrúhle a nepravidelné vysokofrekvenčné ľahké vychystávanie malých dielov v 3C, hardvér a plastové automatizačné zariadenia.
