Značka: SOLH by Richge Technology
Séria SOLH HFZ je vysokopevné paralelné chápadlo vybavené integrovaným valčekovým/guličkovým lineárnym vedením, poháňané duálnym piestom a synchrónnym mechanizmom hrebeň a pastorok. Plne zameniteľné so sériou SMC MHZ2.
K dispozícii sú tri varianty prevádzky:
-- HFZ: Dvojčinný štandardný typ
-- HFSZ: Jednočinné normálne zatvorené (pružinová svorka, držanie pri vypnutom stave)
-- HFTZ: Jednočinné normálne otvorené (pružinové uvoľnenie, vypnutie otvorené) Vhodné pre všeobecné ľahké a stredne zaťažené presné upínanie, automatizovanú montáž a aplikácie koncového efektora robota.
1. Prevodovka: Synchrónny pohon s dvojitým piestom + hrebeň a pastorok. Dve čeľuste udržujú perfektný paralelný pohyb bez odsadenia alebo vychýlenia.
2. Vodiaci systém: Integrované valčekové / guľové lineárne vedenie s vodiacimi kolíkmi na spodnej strane, aby sa zabránilo posúvaniu. Vynikajúca tuhosť, vysoká presnosť opakovania a silná odolnosť voči offsetovému zaťaženiu.
3. Prevádzkové režimy
-- Dvojčinný HFZ: Prívod vzduchu pre otvorenú / zatvorenú, univerzálnu nepretržitú výrobu
-- HFSZ Jednočinné NC: Prívod vzduchu otvára čeľuste; pružinové svorky pri prerušení prívodu vzduchu (vypnutie držania obrobku)
-- Jednočinný HFTZ NIE: Prívod vzduchu zatvára čeľuste; pružina sa otvorí pri prerušení prívodu vzduchu (automatické uvoľnenie pri vypnutí)
4. Konštrukcia: Telo z hliníkovej zliatiny, čeľuste z nehrdzavejúcej ocele, zabudovaný magnetický krúžok. Obojstranné drážky pre magnetické spínače; viac montážnych plôch: spodná / bočná / priechodný otvor.
5. Presnosť polohy: ±0,01 mm (otvor 6~25); ±0,02 mm (otvor 32~40), stabilný pri vysokofrekvenčnom cyklovaní.

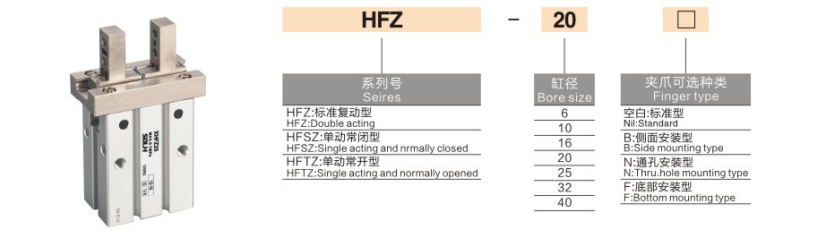

1. Príklad modelu：HFZ20N-M9BW
|
Segment |
kód |
Definícia |
| HFZ / HFSZ / HFTZ |
Kód série |
HFZ=Dvojčinný / HFSZ=Jednočinný normálne zatvorený / HFTZ=Jednočinný normálne otvorený |
|
20 |
Veľkosť otvoru (mm) |
6,10,16,20,25,32,40 |
| N / B / Prázdne |
Možnosť montáže |
Prázdny = štandardný spodný závitový otvor / N = montáž cez otvor / B = bočná montáž (špeciálne pre otvor 6) |
| -M9B |
Magnetický spínač |
M9B (NPN) / M9N (PNP) / M9PSŠtandardný kábel 0,5m; W = 1 m; L = 3 m |
| Vlastná prípona |
Voliteľný upgrade |
-X Predĺžená čeľusť-J Prachotesný kryt-G Tesnenie odolné voči vysokej teplote |
2. Odkaz na štandardnú objednávku
HFZ25N-M9BW Bore 25, dvojčinný, montáž cez otvor, magnetický spínač M9B s káblom 1m.
|
Položka parametra |
Štandardná špecifikácia |
| Konfigurácia čeľustí |
2 čeľuste, čisté paralelné lineárne otváranie a zatváranie |
| Prevádzkový režim |
HFZ (dvojčinný) / HFSZ (NC) / HFTZ (NO) |
| Prevádzkový tlak |
Vŕtanie 6/10: 0,2~0,7MPa / Vŕtanie 16~40: 0,15~0,7MPa (optimálne: 0,5MPa) |
| Dôkazný tlak |
1,0 MPa |
| Teplota okolia |
-20 ~ +70 ℃ (žiadna námraza vo vnútri potrubia) |
| Opakujte presnosť polohy |
Vŕtanie 6~25：±0,01 mm / Vŕtanie 32~40：±0,02 mm |
| Maximálna prevádzková frekvencia |
cy Vŕtanie 6~16：180 cpm / Vŕtanie 20~40：60~120 cpm |
| Závit pre vzduchový port |
Vŕtanie 6/10：M3×0,5 / Vŕtanie 16~40：M5×0,8 |
| Mazanie |
Bezolejová prevádzka; Voliteľné potravinárske mazivo NSF-H1 |
| Inštalácia spínača |
Obojstranné klzné drážky, kompatibilné so sériami D-M9□, CMSH, DS1 |
| Možnosti montáže |
Spodný závitový otvor, bočná montáž, priechodný otvor (typ N), trojcestné upevnenie |
|
Vŕtanie (mm) |
Model |
Zdvih jednej čeľuste (mm) |
Celkový otvor (mm) |
Celkový otvor (mm) |
Vnútorná upínacia sila (N) |
Čistá hmotnosť (g) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
HFZ10 |
4 |
8 |
11 |
17 |
56 |
|
16 |
HFZ16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
HFZ25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
HFZ32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
HFZ40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ Dôležitá poznámka: Efektívna upínacia sila klesá so zvyšujúcou sa dĺžkou predĺženia čeľuste L. Overenie zaťaženia s bezpečnostným faktorom ≥1,5 je povinné.
✅ Vyberte si sériu HFZ, ak:
-- Potrebujete priamu náhradu za SMC MHZ2; vyžadujú jednočinnú funkciu podržania/uvoľnenia vypnutia
-- Presné paralelné upínanie s ľahkým a stredným zaťažením: elektronika 3C, presný hardvér, vstrekovanie, baliace zariadenia
- Vysoká tuhosť a odolnosť voči posunutému zaťaženiu vyžadovaná pre koncový efektor robota a presné montážne stanice
-- Flexibilná montáž vo viacerých smeroch: inštalácia cez otvor / bočné / spodné pre kompaktný integrovaný mechanizmus
1. Vyberte veľkosť otvoru podľa hmotnosti obrobku a režimu upínania (vonkajšie / vnútorné uchopenie), zabezpečte upínaciu silu ≥ 1,5-násobok skutočného zaťaženia
2. Voľba prevádzkového režimu
-- Vypnite nepretržité upínanie → HFSZ normálne zatvorené
-- Automatické uvoľnenie pri vypnutí → HFTZ normálne otvorené
-- Nepretržitá hromadná výroba bez požiadavky na bezpečnostnú pružinu → HFZ dvojčinné
3. Výber montáže: Štandardný závitový otvor (prázdny) / priechodný otvor (N) / bočný držiak (B) na prispôsobenie plošine alebo konzole
4. Detekcia polohy: Vybavte magnetickými spínačmi -M9□, obojstranné sloty podporujú 2 spínače pre spätnú väzbu signálu otvoreného a zatvoreného
5. Kontrola posunu zaťaženia: Obmedzte dĺžku vysunutia čeľuste L, zabráňte prekročeniu prípustného ohybového momentu lineárneho vedenia
SOLH HFZ s lineárnym vedením paralelného pneumatického uchopovača využíva valčekové/guľôčkové vedenie a synchrónny pohon hrebeň-pastorok, dostupné v dvojčinných variantoch HFZ, jednočinných NC HFSZ a NO HFTZ s možnosťami viacerých montáží a vysokou presnosťou ±0,01 mm, priamo zameniteľné s MHZ2, ideálne riešenie pre automatickú montáž s vysokou tuhosťou pre 3C hardvér a EOAT.
