HSV séria 3/2 cestný ručný posuvný ventil | Posuvný prepínač priameho pneumatického zdroja

Značka: SOLH by Richge Technology | 3/2-cestný samouzamykací ručný posuvný ventil pre pneumatický okruh manuálne zapnutie-vypnutie a uvoľnenie tlaku

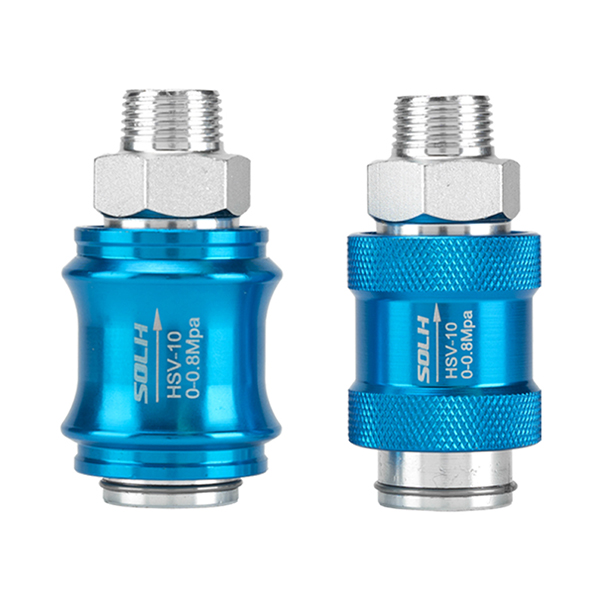

1. Prehľad produktu

     Séria SOLH HSV je štandardom3/2-cestný ručný posuvný pneumatický ventil s priamou objímkou ​​push-pull štruktúrou, plne v súlade so špecifikáciami série AirTAC HSV a univerzálne zameniteľné s domácimi ekvivalentnými modelmi. Prijatie nepružinového samosvorného dizajnu, realizuje prívod vzduchu tlačením dopredu a vypúšťanie tlaku dozadu ťahom. Vďaka zabudovanej výfukovej logike ventil pri zatváraní okamžite vypúšťa zvyškový tlak zo zadného potrubia. Profesionálne sa používa ako ručný hlavný vypínač pre pneumatické odbočovacie okruhy a poistný ventil na odpojenie vzduchu pre údržbu zariadení, so stabilným samouzamykaním a bezpečným odľahčením tlaku.

  1.1 Logika a princíp fungovania základného vzduchového portu

     • Definícia vzdušného prístavu: P (prívod vzduchu), A (pracovný výstup), R (zabudovaný výfukový otvor)

     • Normálne uzavretý stav: Obvod P-A odpojený, obvod A-R otvorený pre nepretržitý výfuk

     • Pracovný stav Push: Okruh P-A pripojený pre prívod vzduchu, okruh A-R uzavretý pre udržiavanie tlaku

     • Prevádzková funkcia: Axiálna objímka push-pull prevádzka s mechanickou samosvornou štruktúrou, žiadna odchýlka polohy po uvoľnení rúk

2. Pravidlá kódovania modelov a špecifikácie vlákien

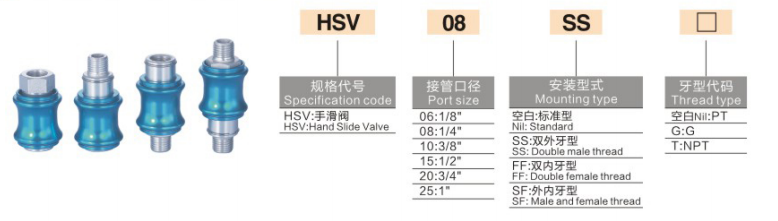

  Logika kódovania: HSV [Veľkosť portu] – [Kód štruktúry vlákna] + [Kód typu vlákna]

 2.1 Špecifikácia veľkosti portu

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Kód prípony štruktúry vlákna

     • SF: Štandardná štruktúra, vonkajší závit na jednom konci + vnútorný závit na jednom konci (najbežnejší model)

     • SS: Dvojitý vonkajší závit na oboch koncoch

     • FF: Dvojitý vnútorný závit na oboch koncoch

  2.3 Kód typu závitu

     • Predvolené: PT kužeľový závit

     • G: Britský štandardný paralelný závit

     • T: NPT americký štandardný kužeľový závit

  Modelový príklad: HSV08-SF | Port G1/4, štandardný ručný posuvný ventil s jedným vonkajším a vnútorným závitom, najpoužívanejšia špecifikácia na trhu

 2.4 Parametre špecifikácie hlavného prúdu celej série

3. Základné technické parametre

4. Výhody štrukturálneho jadra

     • Inline priama inštalácia: Navrhnuté pre sériové pripojenie v pneumatických odbočných potrubiach, nie je potrebný základ, môže byť priamo naskrutkované a inštalované uprostred vzduchových potrubí pre jednoduché a priestorovo úsporné usporiadanie.

     • Bezpečná 3/2-cestná logika odľahčenia tlaku: Potiahnutím prerušíte prívod vzduchu a uvoľníte všetok zvyškový tlak zo zadných valcov a potrubí; stlačením obnovíte prívod vzduchu a udržiavanie tlaku. Účinne eliminuje nebezpečenstvo zvyškového tlaku počas údržby zariadenia.

     • Spoľahlivý samouzamykací výkon: Mechanická polohovacia samosvorná konštrukcia, bez resetovania pružiny, stabilné umiestnenie po prevádzke, bez náhodného posunutia alebo úniku vzduchu.

     • Diverzifikované priraďovanie vlákien: Viacnásobné závitové štruktúry a typy voliteľné, dokonale kompatibilné s rýchlospojkami, vnútornými závitovými spojmi a vzduchovými rúrkami KQ2 pre flexibilnú montáž na mieste.

     • Odolná antikorózna štruktúra: Telo z tvrdého eloxovaného hliníka a cievka z nehrdzavejúcej ocele dosahujú odolnosť proti opotrebovaniu, odolnosť voči oxidácii a dlhodobo stabilnú prevádzku v zložitých prostrediach.

5. Výberový rozdiel: HSV ručný posuvný ventil vs 4HV ručný rotačný ventil

6. Typické aplikačné scenáre

     • Ovládanie vetvy jedného valca: Inštaluje sa medzi zdroj vzduchu a solenoidový ventil, aby sa realizovalo manuálne odpojenie vzduchu a uvoľnenie zvyškového tlaku pre vypnutie a údržbu zariadenia.

     • Zariadenie Odpojenie hlavného vzduchu: Namontované na hlavnom potrubí nasávania vzduchu nástrojového zariadenia pre celkové rýchle uvoľnenie tlaku a bezpečné vypnutie.

     • Prepínanie vákuového okruhu: Aplikuje sa na odbočovacie okruhy vákuového čerpadla na manuálne ovládanie štart-stop; potiahnutím ventilu rýchlo uvoľníte podtlak a zaistíte bezpečnú prevádzku.

Zhrnutie jednej vety

     Séria SOLH HSV je 3/2-cestný samosvorný priamy ručný posúvač so vstavanou funkciou odľahčenia tlaku. Je to štandardný manuálny prepínací ventil zdroja vzduchu pre údržbu pneumatického okruhu a ovládanie zapínania a vypínania vetvy, vďaka prevádzke bez mazania, rôznym možnostiam závitov a bezpečnej logike odvádzania zvyškového tlaku.
