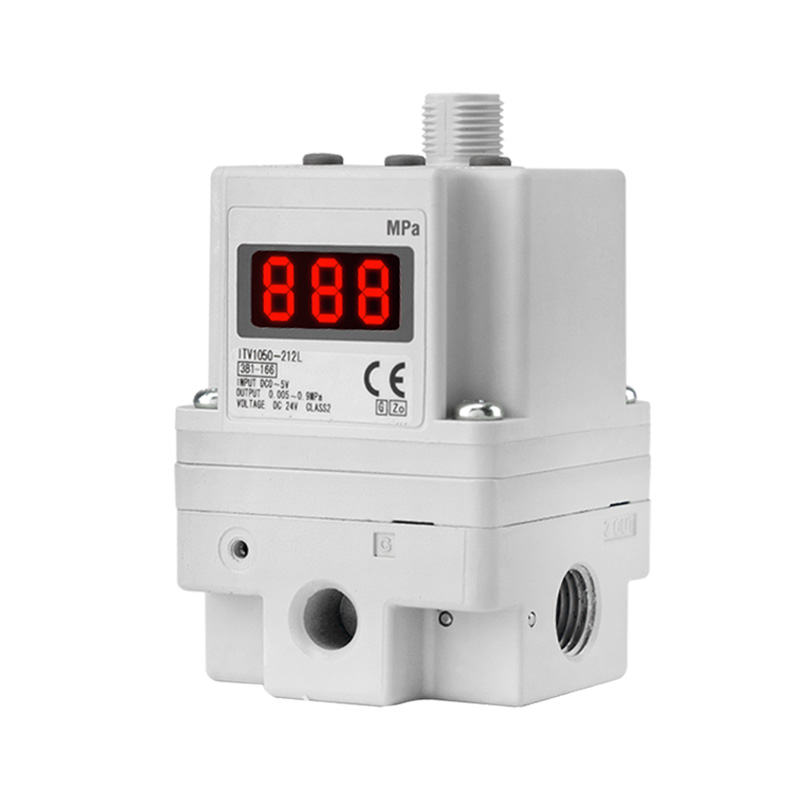

Vysokoprietokový elektro-pneumatický proporcionálny ventil série ITV

Značka: SOLH by Richge Technology

Umiestnenie produktu a princíp fungovania

   1. Umiestnenie produktu

     Vysokoprietokový elektropneumatický proporcionálny ventil série SOLH ITV je SMC-vymeniteľný komponent na konverziu elektrickej energie na pneumatickú. Realizuje plynulé kontinuálne nastavenie tlaku vzduchu prostredníctvom elektrických riadiacich signálov, plne nahrádza manuálne redukčné ventily na dosiahnutie automatickej, vysoko presnej diaľkovej regulácie tlaku a je špeciálne optimalizované pre vysokovýkonné okruhy prívodu vzduchu s veľkým prietokom.

   2. Hlavná funkcia a princíp

     - Hlavná funkcia: Prevod elektrického riadiaceho signálu na plynule nastaviteľný tlak vzduchu pre automatickú a diaľkovú reguláciu tlaku

     -- Pracovný princíp: Elektropneumatický proporcionálny spätnoväzbový systém s uzavretou slučkou. Zabudovaný tlakový senzor monitoruje výstupný tlak v reálnom čase a automaticky koriguje odchýlky, čím poskytuje vynikajúcu presnosť riadenia a rýchlu odozvu

     -- Stupeň ochrany životného prostredia: IP65 prachotesný a odolný voči striekajúcej vode, stabilná prevádzka v drsných podmienkach priemyselnej dielne

Rýchla referenčná tabuľka modelov série s vysokým prietokom

Univerzálne všeobecné technické špecifikácie

     -- Použiteľná kvapalina: Suchý stlačený vzduch

     -- Maximálny vstupný tlak: 1,0 MPa

     -- Okolitá a stredná teplota: -5 ~ +60 ℃

     -- Napájanie: DC24V ±10% (čiastočné verzie podporujú DC12–15V)

     -- Spotreba energie: ≤ 4 W (modely s komunikačným vybavením)

     -- Výstupný signál monitora: Analógový DC1–5V lineárny so skutočným výstupným tlakom

     -- Možnosti vstupného závitu: Rc / NPT / G paralelný závit, voliteľné rýchle zasúvanie

Typy vstupných signálov a definícia prípony modelu

  1. Dostupné riadiace signály

     -- Analógový vstup (mainstream): DC0–10V napäťový signál, 4–20mA prúdový signál

     -- Viacstupňová predvoľba: 4-bodová / 16-bodová funkcia prednastavenia pevného I/O tlaku

     - Fieldbus komunikácia: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (vyžaduje špeciálne príslušenstvo komunikačnej dosky)

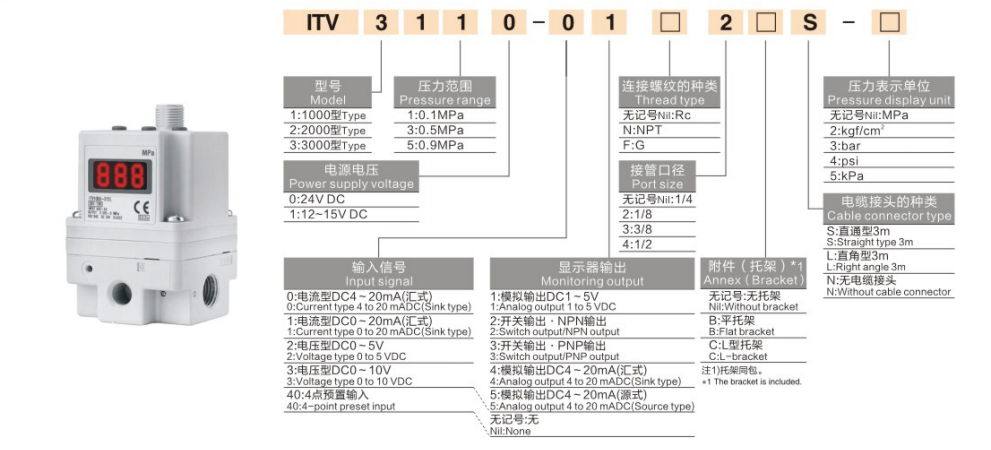

 2. Príklad kódu modelu：ITV2050-31F2BN3

     -- ITV2050: Séria ITV2000 so stredným prietokom

     -- 31: Závit portu G1/4

     -- F: Plochá montážna konzola

     -- 2: Analógový napäťový vstup 0–10 V DC

Hlavné výhody produktu

  1. Výrazne vylepšený vysoký prietokový výkon

     - Maximálna prietoková kapacita sa zvýšila približne 5-krát v porovnaní so štandardnou sériou ITV s malým prietokom, čo dokonale spĺňa požiadavky na rýchly vratný pohyb valcov s veľkým priemerom a viacvalcových synchrónnych zariadení.

  2. Vynikajúca vysoká presnosť a dlhodobá stabilita

     -- Presnosť ovládania v rozmedzí ± 1 % F.S., ultra rýchla odozva a malé kolísanie tlaku, ideálne pre presnú montáž, spracovanie polovodičov, automatické nanášanie povlakov a ďalšie vysokoštandardné výrobné linky.

  3. Kompaktný ľahký optimalizovaný obrys

     -- Hmotnosť modelu ITV2100 znížená o 19 % v porovnaní s predchádzajúcou generáciou, flexibilná konzola a montáž na základňu, aby sa zmestili na obmedzený inštalačný priestor.

  4. Užívateľsky prívetivá inteligentná prevádzka

     -- Vstavaný digitálny LED displej s vysokým jasom pre vizualizáciu hodnoty tlaku v reálnom čase; vybavené samodiagnostickým algoritmom a výstupom poruchového alarmu na zjednodušenie riešenia problémov a údržby na mieste.

Typické scenáre priemyselných aplikácií

     -- Regulácia tlaku pre veľkoprietokové valce a pneumatické pohony: Baliace stroje, automatické dávkovacie a lepiace zariadenia

     -- Viacstupňové automatické prepínanie tlaku: Zváracie zariadenia, nitovacie stanice, systémy riadenia napätia fólie a drôtu

     -- Ultra presné pneumatické procesné slučky: Výroba polovodičov, optické testovanie, presné medicínske automatizačné zariadenia

     -- Centralizované diaľkové nastavenie tlaku na automatizovaných výrobných linkách: Vymeňte viaceré sady manuálnych regulátorov za jednorazové digitálne ovládanie tlaku

Pokyny pre výber modelu

     -- Vyberte sériu podľa požadovaného prietoku: ITV1100 pre mikro malý prietok, ITV2100 pre univerzálny stredný prietok, ITV3100 pre vysokovýkonné zariadenia s vysokým prietokom

     -- Potvrďte nastaviteľný rozsah tlaku, aby ste plne pokryli všetky požiadavky na pracovný tlak procesu (voliteľný plný rozsah 0,005–0,9 MPa)

     -- Typ riadiaceho signálu: DC0–10V analógové napätie ako štandardná voľba; vyberte špecializovanú komunikačnú dosku, ak je potrebné digitálne ovládanie fieldbus

     -- Potvrďte formu montáže: Montáž na základňu / bočná montáž / montáž konzoly, aby zodpovedala usporiadaniu vzduchového potrubia na mieste

Zhrnutie jednej vety

     Vysokoprietokový elektropneumatický proporcionálny ventil SOLH ITV realizuje plynulé digitálne nastavenie tlaku prostredníctvom elektrických riadiacich signálov, vybavený ultra veľkou prietokovou kapacitou, priemyselným krytím IP65 a multi-typovými analógovými/fieldbus signálnymi rozhraniami, ktoré slúžia ako hlavný ovládací prvok pre diaľkovú, vysoko presnú, vysokoobjemovú reguláciu tlaku vzduchu vo všetkých automatizovaných pneumatických systémoch.
