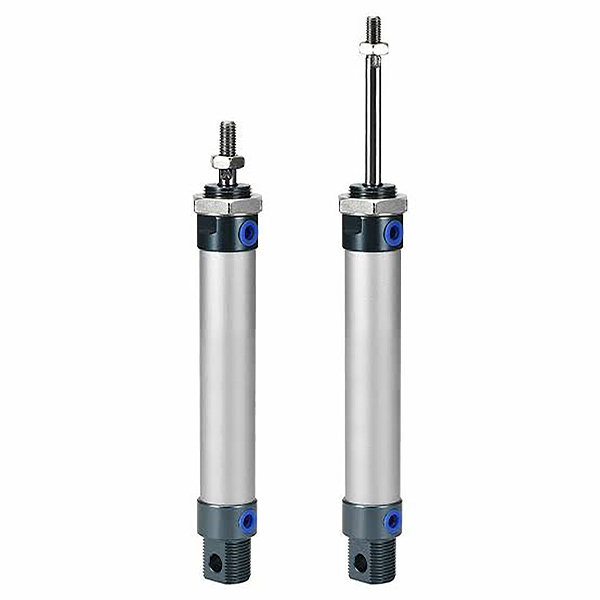

Mini valec z hliníkovej zliatiny série MAL | Ľahký ekonomický pneumatický valec

Značka: SOLH by Richge Technology

1. Prehľad produktu a základné štrukturálne vlastnosti

     Séria SOLH MAL je ľahký ekonomický mini pneumatický valec z hliníkovej zliatiny, ktorý je na trhu široko uznávaný ako cenovo výhodné riešenie mini valca. Prijatím rúrky valca z eloxovanej hliníkovej zliatiny a piestnice z nehrdzavejúcej ocele sa vyznačuje ultra nízkou hmotnosťou, kompaktnou štruktúrou a nízkymi nákladmi. Vďaka silnej kompatibilite so sériami MA a CM2 je ideálny pre nenáročné, rozpočtovo citlivé automatizované zariadenia v elektronike, obaloch, ľahkom priemysle a suchých a nízkoprašných pracovných scenároch.

  1.1 Univerzálny štandard a vysoká zameniteľnosť

     Vyrobené podľa domácich univerzálnych priemyselných noriem s jednotnými montážnymi rozmermi a špecifikáciami rozhrania. Dosahuje vynikajúcu štrukturálnu a rozmerovú zameniteľnosť s bežnými valcami série MA a CM2, pričom podporuje výmenu bez úprav, renováciu zariadenia a štandardizovanú montáž.

  1.2 Ľahká štruktúra materiálu

     Vyrobené z prémiovej eloxovanej rúrky valca z hliníkovej zliatiny a koncových krytov z hliníkovej zliatiny, zladených s antikoróznou piestnicou z nehrdzavejúcej ocele. V porovnaní s konvenčnými valcami série MA je séria MAL o 15 % ľahšia a celková dĺžka je približne o 10 mm kratšia. Poskytuje vynikajúcu prenosnosť a kompaktný inštalačný výkon pri efektívnej kontrole nákladov.

  1.3 Stabilná štruktúra zaistenia závitu

     Prijatie technológie uzamknutia závitu krytu s dvojitým koncom s tesnou a stabilnou montážnou štruktúrou. Zjednodušený okrúhly rovný vzhľad zaisťuje jednoduchú celkovú štruktúru a pohodlnú každodennú demontáž, údržbu a ladenie, čo výrazne znižuje neskoršie náklady na prevádzku a údržbu pre ľahké automatizované výrobné linky.

  1.4 Diverzifikovaný pohyb a funkčné deriváty

     • MAL dvojité konanie: Dvojitý vratný pohyb nasávania vzduchu, najuniverzálnejší štandardný typ pre konvenčnú lineárnu automatizáciu s nízkou záťažou.

     • Jednočinný MSAL (vytlačiť): Pružinová výsuvná konštrukcia, automatické vysúvanie tyče po výpadku prúdu pre bezpečnostné resetovacie mechanizmy.

     • Jednočinný MTAL (stiahnuť späť): Štruktúra s vratnou pružinou, automatické zatiahnutie tyče po výpadku napájania pre scenáre ochranného polohovania.

     • MALD Double Rod: Dvojstranná výstupná piestna tyč, realizujúca synchrónny chod a zdvojnásobený efektívny zdvih pre presný synchrónny prevod.

     • MALJ Nastaviteľný zdvih: Dvojčinný dizajn s nastaviteľným zdvihom, ktorý podporuje presné polohovanie a flexibilnú kalibráciu zdvihu pre rôzne pracovné požiadavky.

  1.5 Flexibilný nárazníkový a odolný tesniaci systém

     Štandardne vybavená kvalitnou gumenou tlmiacou podložkou pre základné zníženie hluku a absorpciu nárazov; voliteľný vylepšený vzduchový nárazník (kód C) účinne znižuje vibrácie a hluk počas vysokorýchlostnej cyklickej prevádzky. Vďaka obojsmernému kompozitnému tesneniu s nízkym trením so vstavanou drážkou na uchovávanie oleja sa valec vyznačuje ultra nízkym štartovacím tlakom a stabilnou bezolejovou prevádzkou so životnosťou až 5 miliónov cyklov.

  1.6 Voliteľná konfigurácia magnetickej indukcie

     Séria MAL podporuje voliteľný vstavaný magnetický krúžok (kód S), dokonale kompatibilný s magnetickými spínačmi série CS1-G a SMC M9B. Realizuje presnú detekciu polohy piestu v reálnom čase a prepojenie elektrického signálu, čím spĺňa požiadavky na automatické polohovanie cyklu a inteligentné monitorovanie pre ľahké automatizačné zariadenia.

2. Vyplňte pravidlá pre pomenovanie modelov a príklady objednávok

  1. Typická štruktúra modelu: MAL25-100S-CM-FA

 2. Príklady štandardných objednávok

     • Štandardný dvojčinný magnetický model: MAL32-75S-CM (32 mm vŕtanie, 75 mm zdvih, okrúhly chvost, s magnetickým krúžkom)

     • Jednočinný model jarného návratu: MTAL20-50S-U (vŕtanie 20 mm, zdvih 50 mm, plochý chvost, jednočinný reset)

     • Dvojitá tyč Dvojčinný model: MALD25-100S-CA (vŕtanie 25 mm, zdvih 100 mm, výkyvná zadná časť, synchrónny chod s dvojitou tyčou)

3. Základné technické parametre (štandardný typ)

4. Teoretická referenčná tabuľka ťahu a napätia 0,5 MPa (jedna tyč)

 4.1 Údaje o výkonnosti s dvojitým účinkom (MAL).

  4.2 Jednočinné (MTAL Spring Return) Údaje o výkonnosti

5. Montážne formy a odvodené modely

  5.1 Diverzifikované univerzálne spôsoby montáže

     • CM okrúhly chvost: Štandardná priama montáž, najuniverzálnejší typ pre konvenčnú pevnú lineárnu prevádzku s malým zaťažením

     • CA Swing Tail: Výkyvná chvostová konštrukcia, vhodná pre oscilačné, preklápacie a spojovacie mechanické mechanizmy

     • U Flat Tail: Ultra kompaktný dizajn plochého chvosta, ideálny pre ultratenký a úzky inštalačný priestor

     • FA/FB Predná/Zadná príruba: Predná a zadná plochá príruba, stabilná vertikálna inštalácia pre polohovacie zariadenie s ľahkým zaťažením

     • Držiak na nohy LB: Axiálne upevnenie základne nohy, pohodlná bočná inštalácia a flexibilné usporiadanie zariadenia

     • Dvojitý držiak na ucho SDB: Dvojitá pántová konštrukcia, prispôsobená flexibilnému výkyvu a špeciálnym pracovným podmienkam spojenia

  5.2 Séria základných derivátov

     • MAL Standard Double Acting: Univerzálny ľahký model s voliteľným magnetickým krúžkom pre všeobecnú automatizáciu ľahkého zaťaženia

     • Jednočinný MSAL/MTAL: Typy s vysunutím / návratom pružiny pre scenáre bezpečnostného resetovania a ochranného polohovania

     • MALD Double Rod: Dvojkoncová synchrónna výstupná štruktúra, zdvojnásobenie efektívneho zdvihu a zlepšenie stability prevádzky

     • MALJ Nastaviteľný zdvih: Prispôsobiteľný dizajn zdvihu pre presné polohovanie a požiadavky na spracovanie s premenlivým zdvihom

     • Nastaviteľný vankúš MALC: Vylepšená štruktúra vzduchového nárazníka, ktorá znižuje nárazy pri vysokej rýchlosti a hluk pre častú cyklickú prevádzku

6. Porovnanie výberu MAL vs MA

7. Sprievodca rýchlym výberom v 3 krokoch

     1. Výber otvoru: Vyberte správnu veľkosť otvoru na základe skutočnej hmotnosti nákladu, rezervujte si viac ako 50% bezpečnostnú rezervu. Uprednostnite sériu MAL pre projekty automatizácie s nízkou záťažou a rozpočet.

     2. Výber zdvihu: Skutočný pracovný zdvih plus 10 ~ 20 mm bezpečnostná rezerva; dodržiavajte štandardné limity zdvihu: dvojčinné ≤ 500 mm, jednočinné ≤ 150 mm.

     3. Funkčná konfigurácia: Vyberte MAL pre štandardný dvojčinný, MTAL pre jednočinnú vratnú pružinu, MALD pre synchrónny chod s dvojitou tyčou. Vyberte vzduchový vankúš MALC pre vysokorýchlostnú prevádzku (>500 mm/s). Vybavte magnetickým prstencom S + spínačmi CS1-G/M9B pre automatickú detekciu polohy.

Zhrnutie jednej vety

     Ľahký mini valec z hliníkovej zliatiny série SOLH MAL sa vyznačuje ultraľahkou kompaktnou konštrukciou, mimoriadne nízkymi nákladmi a rozmanitými funkčnými možnosťami, ktoré slúžia ako cenovo najefektívnejšie pneumatické riešenie pre malé automatické zariadenia s nízkou záťažou, suchým prostredím a obmedzeným rozpočtom.
