Minivalec z nehrdzavejúcej ocele série MG | Štandardný pneumatický valec JIS odolný voči korózii

Značka: SOLH by Richge Technology

1. Prehľad produktu a základné štrukturálne vlastnosti

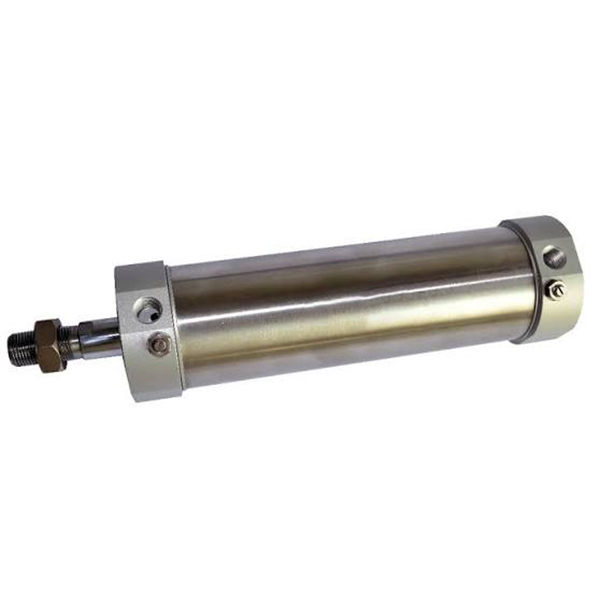

     Séria SOLH MG je odolný celonerezový mini pneumatický valec vyrobený v súlade s priemyselnými normami JIS. Pokrýva rozsah vŕtania od φ20 do φ63 mm, zaradený medzi ekonomickú sériu MA a špičkovú sériu CM2. Vyznačuje sa vynikajúcou odolnosťou proti korózii, odolnosťou voči vibráciám a mimoriadne dlhou životnosťou a poskytuje vynikajúci nákladový výkon. Plne zameniteľné so sériou SMC CM2/CM3, je široko používané v stredne a vysoko štandardných automatizačných scenároch vrátane potravinárskeho, farmaceutického, baliaceho, elektronického, vlhkého a slabo acidobázického pracovného prostredia.

  1.1 Štandardná a vysoká zameniteľnosť JIS

     Prísne vyrobené podľa štandardných špecifikácií JIS s jednotnými montážnymi rozmermi a štandardmi rozhrania. Dosahuje dokonalú rozmerovú a štrukturálnu zameniteľnosť s valcami radu SMC CM2 a CM3, podporuje výmenu s nulovými úpravami, modernizáciu dávkového zariadenia a štandardizované automatizované párovanie liniek.

  1.2 Kompletná antikorózna konštrukcia z nehrdzavejúcej ocele

     Prijímanie prémiovej rúrky valca a piestnice z nehrdzavejúcej ocele SUS304, zladené s koncovými krytmi z vysokopevnostnej hliníkovej zliatiny. Integrovaná materiálová štruktúra poskytuje vynikajúcu odolnosť proti hrdzi, antikorózne a tlakovej odolnosti, stabilne sa prispôsobuje drsným pracovným podmienkam, ako je vysoká vlhkosť, prach, slabé kyseliny a slabé alkálie, čo ďaleko prevyšuje bežné ekonomické valce v prispôsobivosti k životnému prostrediu.

  1.3 Pevná konštrukcia zapuzdrenia na valcovanie nitov

     Prijatie profesionálnej technológie zapuzdrenia valcovaním nitov na integráciu koncového krytu a zalisovania rúrky valca. Celková konštrukcia je tesná a pevná so silnou odolnosťou voči vibráciám a nárazom, čím sa zabráni uvoľneniu spojenia počas dlhodobej vysokofrekvenčnej prevádzky. Efektívny okrúhly rovný tvar sa vyznačuje jednoduchou štruktúrou a pohodlnou každodennou údržbou, čím sa znižujú prevádzkové náklady a náklady na údržbu.

  1.4 Diverzifikovaný pohyb a funkčné deriváty

     • Dvojité pôsobenie MG: Dvojitý vratný pohyb nasávania vzduchu, najuniverzálnejší štandardný typ pre konvenčnú lineárnu automatizáciu.

     • MSG Single Acting (Push Out): Pružinová výsuvná konštrukcia, automatické vysúvanie po výpadku napájania pre bezpečnostné resetovacie mechanizmy.

     • MTG jednočinný (stiahnuť späť): Štruktúra s vratnou pružinou, automatické zatiahnutie po výpadku napájania pre scenáre ochranného polohovania.

     • Dvojitá tyč MGD: Dvojstranná výstupná piestna tyč, realizujúca synchrónny pohyb a zdvojnásobený efektívny zdvih pre presný synchrónny prevod.

     • Nastaviteľný vankúš MGC: Dvojčinný s dvojitým nastaviteľným vzduchovým tlmičom, ktorý účinne znižuje hluk a náraz pre vysokorýchlostnú cyklickú prevádzku.

     • Vankúš na dvojitú tyč MGCD: Dvojitá tyčová konštrukcia vybavená nastaviteľným vzduchovým nárazníkom, ktorý kombinuje synchrónny chod a vysokorýchlostný stabilný výkon.

  1.5  Spoľahlivý tlmiaci systém a tesniaci systém s nízkym trením

     Štandardne vybavená kvalitnou gumenou protikolíznou podložkou pre základné tlmenie a redukciu hluku; Vylepšené modely MGC/MGCD podporujú manuálne nastaviteľný vzduchový vankúš s dvoma koncami, ktorý sa dokonale prispôsobuje vysokorýchlostným a vysoko zaťaženým pracovným podmienkam. Vďaka špeciálne tvarovanému obojsmernému kompozitnému tesneniu so vstavanou drážkou na uchovávanie oleja má valec ultra nízky štartovací tlak, stabilnú bezolejovú prevádzku a životnosť viac ako 8 miliónov cyklov.

  1.6  Kompletná vstavaná magnetická indukcia

     Celá séria MG sa dodáva so vstavaným magnetickým krúžkom (kód S ako štandard, neodnímateľný), kompatibilný s magnetickými spínačmi Airtac CS1-G a SMC M9B. Podporuje presnú detekciu polohy piesta v reálnom čase a prepojenie elektrického signálu, pričom realizuje automatické polohovanie cyklu a inteligentné monitorovanie zariadení.

2. Vyplňte pravidlá pre pomenovanie modelov a príklady objednávok

 1. Typická štruktúra modelu: MG25-100S-CM-FA

 2. Príklady štandardných objednávok

     • Štandardný dvojčinný magnetický model: MG32-75S-CM (32 mm vŕtanie, 75 mm zdvih, okrúhly chvost, vstavaný magnetický krúžok)

     • Dvojčinný model s nastaviteľným vankúšom: MGC40-100S-CA (vŕtanie 40 mm, zdvih 100 mm, výkyvná zadná časť, nastaviteľný vzduchový vankúš)

     • Jednočinný model jarného návratu: MTG20-50S-U (vŕtanie 20 mm, zdvih 50 mm, plochý chvost, jednočinný reset)

3. Základné technické parametre (štandardný typ)

4. Teoretická referenčná tabuľka ťahu a napätia 0,5 MPa (jedna tyč)

  4.1 Údaje o výkonnosti s dvojitým účinkom (MG).

  4.2 Jednočinné údaje o výkonnosti (MTG Spring Return).

5. Montážne formy a odvodené modely

  5.1 Diverzifikované univerzálne spôsoby montáže

     • CM okrúhly chvost: Štandardná priama montáž, najuniverzálnejší typ pre konvenčnú pevnú lineárnu prevádzku

     • CA Swing Tail: Výkyvná chvostová konštrukcia, špeciálne prispôsobená pre oscilačné a preklápacie mechanické mechanizmy

     • U Flat Tail: Kompaktný dizajn s plochým chvostom, vhodný pre ultratenký a úzky inštalačný priestor

     • FA/FB Predná/Zadná príruba: Predná a zadná plochá príruba, stabilná vertikálna inštalácia pre polohovanie pri veľkom zaťažení

     • Držiak na nohy LB: Axiálne upevnenie základne nohy, pohodlná bočná inštalácia a usporiadanie zariadenia

     • Dvojitý držiak na ucho SDB: Štruktúra dvojitého závesu, flexibilná otočná prevádzka pre špeciálne scenáre prepojenia

  5.2 Séria základných derivátov

     • MG Standard Double Acting: Univerzálny magnetický model pre všeobecnú automatizáciu stredného štandardu

     • Jednočinný MSG/MTG: Typy s vysunutím / návratom pružiny pre bezpečnostný reset a ochranné umiestnenie

     • Dvojitá tyč MGD: Dvojkoncová synchrónna výstupná štruktúra, zdvojnásobenie zdvihu a zlepšenie stability prevádzky

     • Nastaviteľný vankúš MGC: Vylepšená štruktúra vzduchového nárazníka, preferovaná pre vysokorýchlostnú častú cyklickú prevádzku

     • Vankúš na dvojitú tyč MGCD: Integrácia dvojitej synchronizácie tyčí a nastaviteľného vyrovnávania pre vysoko presné vysokorýchlostné zariadenia

6. Porovnanie výberu MG vs MA vs CM2

7. Sprievodca rýchlym výberom v 3 krokoch

     1. Výber otvoru: Vyberte vhodnú veľkosť otvoru na základe skutočnej hmotnosti nákladu, rezervujte si viac ako 50% bezpečnostnú rezervu. Uprednostňujte sériu MG pre stredne vysoké zaťaženie a pracovné podmienky odolné voči korózii.

     2. Výber zdvihu: Skutočný pracovný zdvih plus 10 ~ 20 mm bezpečnostná rezerva; dodržiavajte štandardné limity zdvihu: dvojčinné ≤ 500 mm, jednočinné ≤ 150 mm.

     3. Funkčná konfigurácia: Vyberte si MG pre štandardné dvojčinné, MTG pre jednočinnú vratnú pružinu, MGC pre požiadavky na vysokorýchlostný nastaviteľný vankúš. Celá séria je vopred vybavená magnetickými krúžkami, kompatibilnými s magnetickými spínačmi CS1-G a M9B na detekciu polohy.

Zhrnutie jednej vety

     Štandardný mini valec z nehrdzavejúcej ocele SOLH MG JIS vyvažuje vysokú odolnosť proti korózii, dlhú životnosť a nákladový výkon s rozmanitými možnosťami pohybu a montáže, pričom slúži ako optimálne pneumatické riešenie strednej triedy pre zariadenia na automatizáciu potravín, farmaceutických výrobkov, obalov a vlhkého prostredia.
