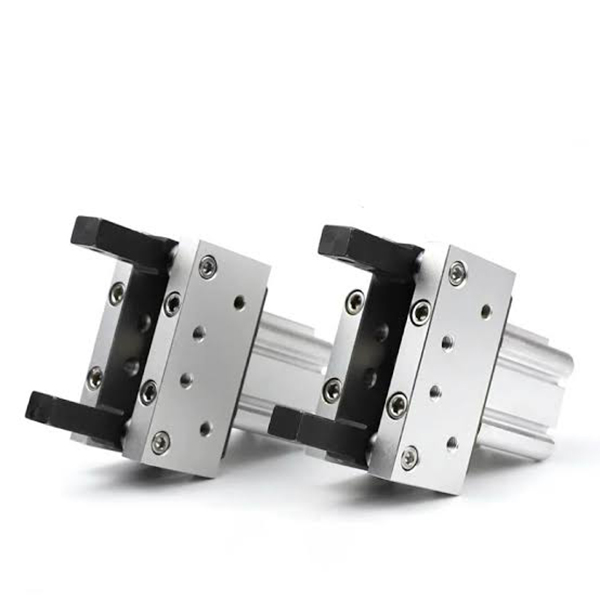

Samosvorný pneumatický uchopovač pre ťažký kĺb s prepínačom série MHT2

Značka: SOLH by Richge Technology

Prehľad produktov

     Séria SOLH MHT2 je 2-čeľusťové otočné uhlové chápadlo poháňané kĺbom. Vynikajúce vlastnosti zahŕňajú prepínací samosvorný mechanizmus, možnosť držania pri vypnutom stave, ultra vysoký upínací moment a štvorstranné inštalačné štrbiny snímača s vysokou tuhosťou konštrukcie.

     Optimalizované pre upínanie, prepravu a polohovanie ťažkých obrobkov s prísnymi bezpečnostnými požiadavkami proti pádu; preferovaný uchopovač pre veľké zaťaženie pre vysokorizikové automatizované stanice.

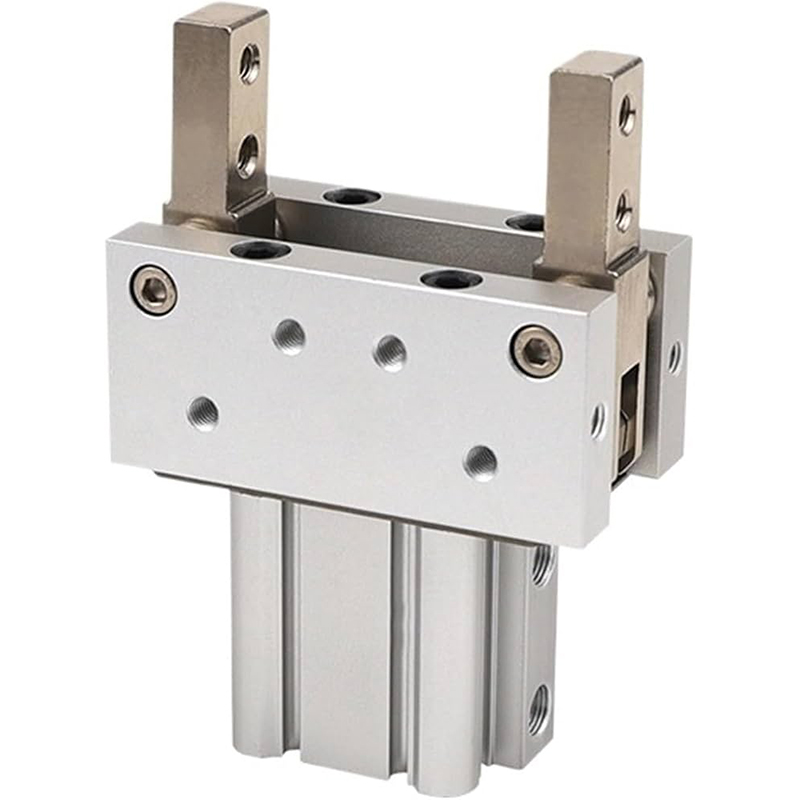

Základná štruktúra a funkcie dizajnu

     -- Pracovný princíp: Valec push-pull kombinovaný s mechanizmom na zosilnenie sily preklápacieho článku. Keď sa čeľuste zatvoria, páčka dosiahne zablokovanú polohu mŕtveho bodu. Upínacia sila je zosilnená 3~5-krát a ≥80% upínacia sila sa môže udržiavať nepretržite pri strate tlaku vzduchu / odpojení vzduchu pre spoľahlivé bezpečnostné samouzamykanie.

     -- Konštrukcia tela: Štvorcové puzdro z tvrdého eloxovaného hliníka so zabudovaným magnetickým krúžkom. Štyri montážne drážky (hore/dole/vľavo/vpravo) umožňujú priamu montáž magnetických spínačov série M9B / A93 bez mŕtvych uhlov pre rozloženie snímača.

     -- Typ prevádzky: Dvojčinný (štandardná verzia D / aktualizovaná odľahčená verzia DZ). Čeľuste sa zablokujú v zatvorenej polohe; ťah valca resetuje čeľuste na otváranie.

     -- Špecifikácia materiálu: Tvrdý oxidačný hliníkový valec, čeľuste z vysoko pevnej legovanej ocele, spojovacia zostava odolná voči opotrebovaniu. Vysoká tuhosť, dlhá životnosť a bezúdržbová bezolejová prevádzka.

     - Flexibilná montáž: Viacnásobné závitové montážne otvory podporujú axiálnu, pozdĺžnu a horizontálnu inštaláciu, vhodné pre kompaktné usporiadanie s obmedzeným zariadením.

Kompletné pravidlo kódovania modelu

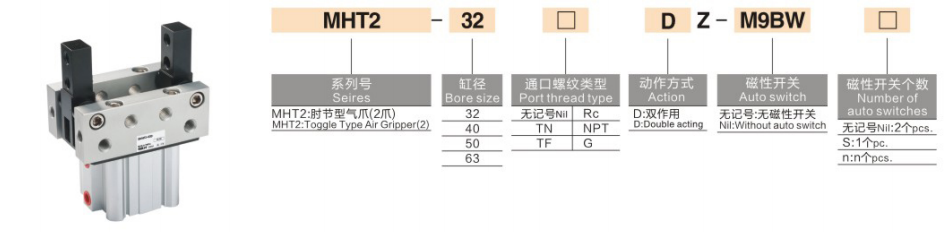

 1. Príklad modelu：MHT2-50DZ-M9BW

  2. Referenčné príklady štandardných objednávok

     -- MHT2-32D：Bore 32, dvojčinný štandardný základný model bez spínača

     -- MHT2-63DZ-M9B：Bore 63, aktualizovaný ľahký typ DZ, štvorstranné sloty pre snímače, vybavené magnetickým spínačom M9B

Technické špecifikácie univerzálneho jadra (napájací tlak 0,5 MPa)

Hlavné konkurenčné výhody

  1. Výkonný samosvorný výkon proti pádu

     -- Konštrukcia otočného mŕtveho bodu si zachováva ≥ 80 % zvieracej sily po prerušení prívodu vzduchu alebo strate tlaku. Efektívne eliminujte riziko pádu obrobku pre vysoko bezpečné automatizované výrobné linky.

  2. Mimoriadne vysoký upínací moment pre náročné úlohy

     -- Maximálny krútiaci moment dosahuje 106 N·m pre model φ63, ktorý je schopný zachytiť 5 ~ 50 kg ťažké obrobky, čo ďaleko prevyšuje paralelné uchopovače s ekvivalentnou veľkosťou otvoru.

  3. 360° flexibilné rozloženie snímača

     - Žiadna integrovaná vodiaca koľajnica na hlavnom tele; magnetické spínače možno namontovať na štyri povrchy, aby sa realizovala detekcia polohy vo všetkých smeroch, ideálne pre úzke inštalačné dutiny.

  4. Vysoká tuhosť a predĺžená životnosť

     - Čeľuste z legovanej ocele a spoje odolné voči opotrebovaniu podporujú viac ako 5 miliónov stabilných cyklov, prispôsobených na vysokofrekvenčnú nepretržitú prevádzku s vysokým zaťažením.

Možnosti montáže a typické aplikačné scenáre

  1. Montážne formuláre

     - Axiálna montáž: Horizontálne tlačenie a ťahanie na prenos materiálu montážnej linky

     - Pozdĺžna vertikálna montáž: Hore a dole nakladacie/vykladacie stanice

     -- Bočná montáž: Bočné upínanie pre stanice s obmedzeným priestorom

  2. Typické priemyselné aplikácie

     -- Automobilové komponenty: Úchytné skrine motora, kryty prevodoviek, náboje kolies

     -- Automatizácia obrábacích strojov: Ťažké odlievanie, kované diely a manipulácia s formami

     -- Logistická doprava: Preprava kovových paliet, škatúľ a sudového materiálu

     -- Bezpečnostné polohovacie stanice: Nadzemné protipádové stanice, bezpečnostné upínacie prípravky pre lisovacie zariadenia

Porovnanie výberu: MHT2 Toggle Gripper VS MHZL2 VS MHL2

3-krokový sprievodca rýchlym výberom

  1. Výber otvoru na základe hmotnosti obrobku

     -- 32 ≤ 5 kg；40 = 5~15 kg；50 = 15~30 kg；63 = 30~50 kg. Vyhraďte si minimálne 30% bezpečnostnú rezervu zaťaženia.

  2. Overenie uhla výkyvu

     -- Maximálny uhol otvorenia: MHT2-32 do 28°, MHT2-63 obmedzený na 23°. Potvrďte dostatočnú vzdialenosť pre cieľový rozmer obrobku.

  3. Zhoda konfigurácie

     -- Požiadavka na spätnú väzbu polohy: Vyberte si odľahčenú verziu DZ + magnetický spínač M9B pre štvorstrannú montáž snímača

     -- Vysoká bezpečnostná manipulácia nad hlavou: Uprednostňujte MHT2 pre jeho jedinečnú funkciu samouzamykania pri vypnutí

Zhrnutie jednej vety

     Samosvorné pneumatické chápadlo SOLH MHT2 s otočným kĺbom využíva štruktúru zosilnenia sily v mŕtvom bode s možnosťou upínania proti pádu pri vypnutom stave, montáž štvorstranného magnetického spínača a vysokú tuhosť zliatiny, dostupné vo variantoch D/DZ, ideálne bezpečnostné chápadlo pre veľké zaťaženie pre automobilové diely, automatizáciu nakladania/vykladania ťažkých obrobkov nad hlavou.
