Značka:SOLH od Richge Technology

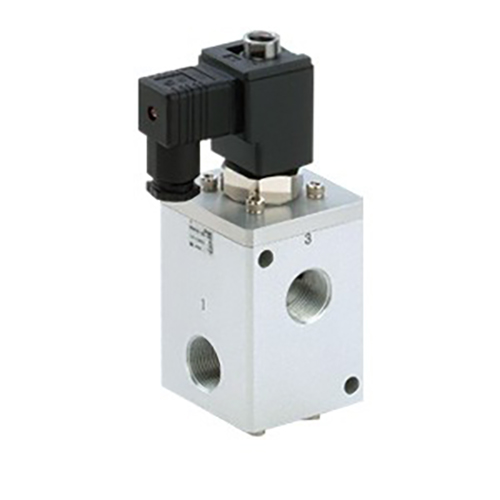

Séria VCH400 (bežne označovaná ako VCH410), vyvinutá a vyrobená spoločnosťou SOLH v rámci technológie Richge, je vysokotlakový pilotne ovládaný 3-portový tanierový solenoidový ventil. Špeciálne navrhnutý pre stredne a vysokotlakové potrubia stlačeného vzduchu a inertného plynu sa vyznačuje maximálnym menovitým pracovným tlakom do 5,0 MPa, vynikajúcou prietokovou kapacitou a stabilným vysokotlakovým spínacím výkonom, pričom slúži ako hlavný riadiaci komponent pre vysokotlakové plnenie, odvzdušňovanie a tlakové spínanie priemyselných zariadení.
|
toem |
Podrobnosti špecifikácie |
| Štruktúra ventilu |
3-portový, pilotom ovládaný tanierový typ, polyuretánové elastomérové tesnenie |
| Použiteľné médium |
Stlačený vzduch, inertný plyn (nie je kompatibilný s korozívnym plynom) |
| Rozsah prevádzkového tlaku |
0,5–5,0 MPa; Maximálny skúšobný tlak: 5,0 MPa |
| Prietokový výkon |
Port G1/2: Efektívna plocha prierezu 100–110 mm², Cv 5,3–5,8G3/4 & Port G1: Efektívna plocha prierezu 110–120 mm², Cv 5,8–6,3 |
| Port Thread Standard |
G1/2, G3/4, G1 (štandardný paralelný G závit ISO 1179-1) |
| Výkon odozvy |
odchýlka odozvy ≤ ±2 ms; jednosmerné spínanie cievky za niekoľko ms; Oneskorenie vypnutia AC cievky 20–30 ms |
| Okolitá prevádzková teplota |
5 ~ 80 ℃ |
| Stupeň ochrany |
Konštrukcia odolná voči kvapkaniu, ekvivalent IP65 |
| Menovitá životnosť |
Až 10 miliónov spínacích cyklov |
| Odolnosť proti vibráciám a otrasom |
Odolnosť voči vibráciám: 300 m/s²; Odolnosť voči otrasom: 100 m/s² |

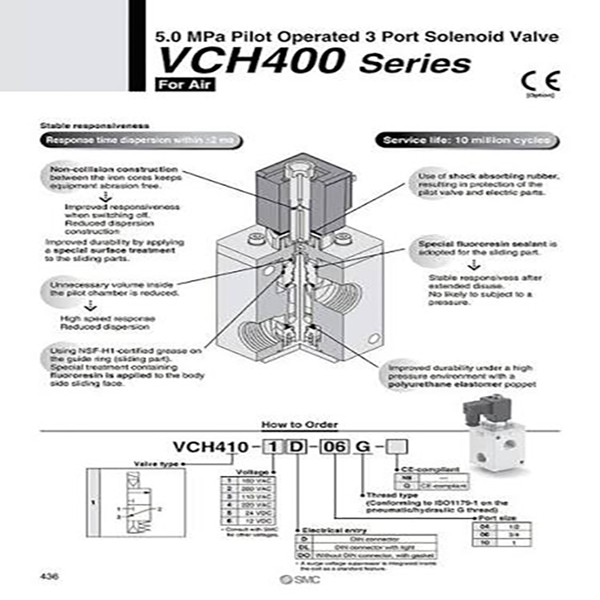

Príklad kódu modelu:VCH410-06-5D
--VCH410: Základný kód série
--06: Kód veľkosti portu (G3/4)
--5D: Napájací zdroj DC24V + elektrický konektor DIN Kódy prípon pokrývajú veľkosť portu, napätie cievky a typy svoriek zapojenia pre úplné rozlíšenie konfigurácie.
Funkčná klasifikácia
--VCH410 (Normally Closed NC): Výstupný port sa pri vypnutí automaticky odvzdušní, čo je ideálne na ovládanie zapnutia a vypnutia hlavného prívodu vzduchu.
--Použiteľné ako prepínacie ventily a regulácia nabíjacej a odvzdušňovacej slučky; protitlak a rozsah spínacieho tlaku musia byť potvrdené pred návrhom potrubia.
--Uprednostnite potvrdenie základných parametrov: pracovný tlak, veľkosť závitu portu, funkcia NC/NO, napätie cievky a rozhranie elektrického vedenia.
--Pre vysokotlakové spínanie alebo duálne pracovné podmienky na konverziu vysokého/nízkotlakového tlaku použite na stabilizáciu tlaku medziobvodu sériu vysokotlakových regulátorov SOLH VCHR.
--Vyžadovať prívod čistého suchého vzduchu s presnosťou filtrácie ≤5 μm; olejová hmla a častice nečistôt urýchlia opotrebovanie tesnenia a drasticky skrátia životnosť.
--Zakázaná montážna orientácia: Cievka nesmie nikdy smerovať nadol, aby sa zabránilo vniknutiu prachu, vody a cudzích častíc do zostavy kotvy a zaseknutiu.
-- Štandardný uťahovací moment závitu:
*G1/2, G3/4 závitové porty: 28–30 N·m
*G1 závitový port: 36–38 N·m
--Pravidelne kontrolujte tesniaci výkon a tesnosť elektrického vedenia.
-- Spustite celý cyklus spínania raz za 30 dní, aby ste zabránili priľnutiu cievky taniera a zablokovaniu spôsobenému dlhodobým statickým stavom.
Vysokotlakový pilotný tanierový 3-cestný solenoidový ventil SOLH VCH410 podporuje pracovný tlak až 5,0 MPa, vybavený polyuretánovým elastickým tesnením, štandardnými portami G s veľkým prietokom a životnosťou 10 miliónov cyklov, spoľahlivým vyhradeným prepínacím ventilom pre stredný a vysokotlakový vzduch a plniace a odvzdušňovacie priemyselné riadiace obvody.
