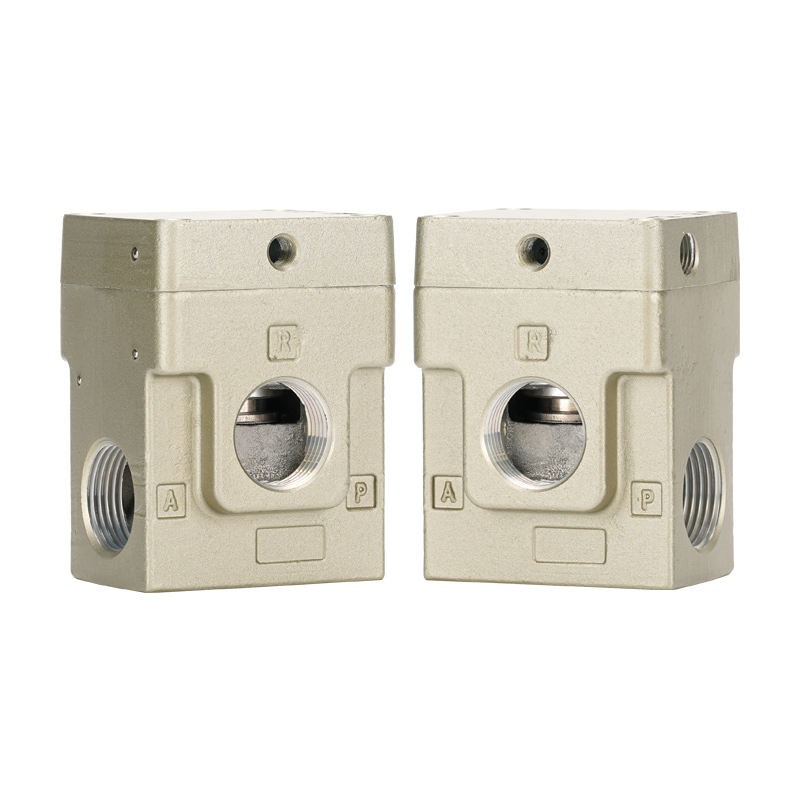

Vysokoprietokový 3-cestný odľahčovací regulátor série VEX1

Značka:SOLH od Richge Technology

Umiestnenie produktu

     Séria VEX1 je vysokoprietokový, vysoko presný 3-cestný odľahčovací regulátor tlaku vyvinutý v rámci SOLH spoločnosťou Richge Technology. Špecializuje sa na stabilné udržiavanie konštantného tlaku, rýchly výfuk a dvoj/viacstupňovú reguláciu tlaku pre vysokovýkonné pneumatické okruhy. Je to hlavné riešenie riadenia tlaku pre vysokotlakové vzduchové nádrže, vysokoobjemové fúkanie vzduchu a vysokovýkonné pohonné zariadenia valcov s veľkým otvorom.

Hlavné vlastnosti produktu

1. Ultra-vysoká prietoková kapacita (základná konkurenčná výhoda)

     -- Prijíma vyváženú štruktúru tanierovej cievky namiesto tradičného dizajnu membrány, s veľkým otváracím zdvihom a ultranízkym prietokovým odporom.

     - Poskytuje 3 až 5-krát vyšší prietok ako bežné regulátory série AR na podporu okamžitej potreby dodávky ťažkého vzduchu.

     -- Vybavené nadrozmerným prepadovým výfukovým otvorom na rýchle uvoľnenie tlaku, stabilný protitlak a účinné potlačenie kolísania tlaku.

2. Vysoko presná stabilizácia tlaku

     -- Hysterézia ≤ 0,03 MPa

     -- Opakovateľnosť ≤ 0,01 MPa

     -- Citlivosť ≤ 0,01 MPa Minimálne kolísanie tlaku, ideálne vhodné pre presné pracovné podmienky s konštantným tlakom a konštantným prietokom.

3. Dva voliteľné režimy ovládania

     -- Typ vzduchového pilota (VEX1□00): Poháňaný externým pneumatickým signálom P1, použiteľný pre diaľkové ovládanie, dielne odolné voči výbuchu a viacbodové tlakové spínacie systémy.

     -- Typ externého solenoidového pilota (VEX1□00+G): Integrovaná vstavaná pilotná solenoidová cievka s možnosťami DC24V / AC220V na realizáciu automatického prepínania elektrického tlaku.

4. Široký nastaviteľný rozsah tlaku a odolnosť voči vysokému tlaku

     -- Maximálny vstupný pracovný tlak: 1,0 MPa

     -- Nastaviteľný rozsah nastaveného tlaku: Verzia vzduchového pilota: 0,05 ~ 0,9 MPa Verzia solenoidového pilota: 0,05 ~ 0,7 MPa5. Užívateľsky prívetivá prevádzka a široké teplotné prispôsobenie · Voľná ​​montážna orientácia bez obmedzenia uhla

     -- Konštrukcia úplne bez mazania, kompatibilná s okruhmi suchého vzduchu bez oleja

     -- Rozsah prevádzkovej teploty: 0 ~ 50 ℃; model air pilot rozšírený na 0 ~ 60 ℃, antikondenzačný výkon

Kompletná tabuľka technických špecifikácií

Klasifikácia modelov série

     -- VEX110□: Malé veľkosti portov (01/02)

     -- VEX120□: Stredne malé veľkosti portov (02 / 03)

     -- VEX130□: Stredné veľkosti portov (03/04/06/10)

     -- VEX170□: Veľké veľkosti portov (10/12)

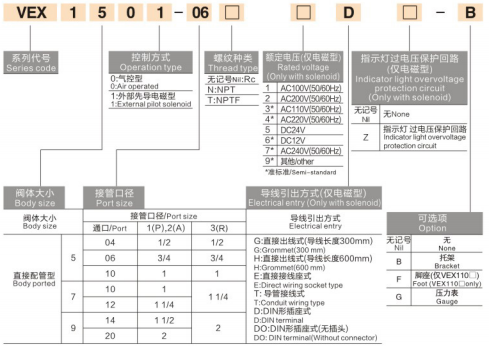

     -- VEX190□: Extra veľké veľkosti portov (14/20) Príklad kódu modeluVEX1300-03G36-4-01

     -- 130 = Stredná séria portov

     -- 0 = typ vzduchového pilota (1 = typ solenoidového pilota)

     -- 03 = závit portu 3/8".

     -- G36 = integrovaný pilotný solenoid DC24V (voliteľné príslušenstvo)

Typické aplikačné scenáre

     - Rýchla stabilizácia tlaku a rýchle uvoľnenie pre veľké zásobníky vzduchu

     -- Veľkoobjemové zariadenia na fúkanie vzduchu: priemyselné odstraňovanie prachu, sušenie dielov a stanice na čistenie vzduchu

     -- Vysokovýkonné valce a vzduchové motory: stabilný pohon s veľkým prietokom na elimináciu poklesu tlaku v potrubí

     -- Dvojstupňové / viacstupňové riadenie tlaku: jeden regulátor pre viactlakové spínanie pomocou pneumatických alebo elektrických signálov

     -- Vyvažovacie obvody a kontrola napätia: konštantné napätie na výrobu fólie/drôtu, pneumatické vyvažovacie zariadenie

Zhrnutie jednej vety

     Vyvážený tanierový 3-cestný regulátor výfuku SOLH VEX1 kombinuje ultravysokú prietokovú kapacitu, vysokú presnosť na úrovni 0,01 MPa, vstavanú funkciu odľahčenia výfuku a duálne režimy ovládania vzduch/solenoid, slúžiace ako optimálna voľba riadenia tlaku pre vysokovýkonné pneumatické systémy vyžadujúce konštantnú stabilizáciu tlaku, rýchle odľahčenie a viacstupňové prepínanie tlaku.
