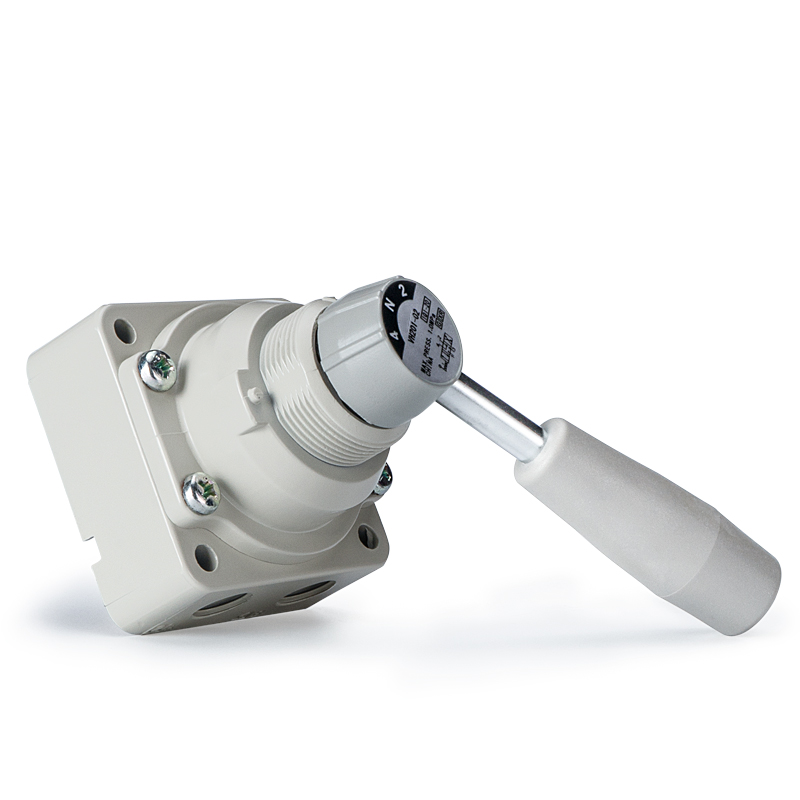

Ručný 4-cestný ručný rotačný ventil série VH

Značka: SOLH by Richge Technology

Umiestnenie produktu

     Séria VH je 4-cestný ručný ručný otočný ventil ovládaný otáčaním rukoväte o 90° na prepínanie vzduchových okruhov. Je široko používaný na manuálnu zmenu smeru, uvedenie zariadenia do prevádzky, núdzové zastavenie a prepínanie zdroja vzduchu v pneumatických systémoch, vyznačuje sa jednoduchou mechanickou štruktúrou, stabilnou spoľahlivosťou a jasnou vizuálnou indikáciou polohy.

Základná štruktúra a pracovný princíp

     -- Typ ventilu: 4-cestný manuálny rotačný cievkový ventil

     -- Prevádzkový režim: Otočenie rukoväte o 90° na prepínanie polohy

     -- Definícia portu: P napájací vstup, A/B pracovné výstupné porty, R výfukový port

     -- Tri štandardné funkcie centra:

        1. Stred uzavretý (model 200/210): Všetky porty sú utesnené v strednej polohe, aby sa udržal tlak vo valci

        2. Stredový výfuk (Model 201/211): Port A a B pripojený k výfuku pre úplné uvoľnenie tlaku

        3. 2-pozícia (Model 202/212): Žiadna stredová poloha, iba dva stavy P→A / P→B

     -- Štruktúra tesnenia: Presné rotačné tesnenie cievky s ultra nízkym vnútorným únikom

     -- Možnosti montáže: bočné potrubie / spodné potrubie; montáž na panel / priama montáž telesa ventilu.

Úplné technické špecifikácie

  1. Univerzálne všeobecné parametre

     -- Použiteľná kvapalina: Stlačený vzduch

     -- Kontrolný tlak: 1,5 MPa

     -- Max. prevádzkový tlak: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     - Okolitá a stredná teplota: -5 ~ +60 ℃ (nie je povolená námraza)

     -- Prevádzkový uhol otočenia: 90°

     -- Požiadavka na mazanie: Bez mazania; Voliteľné mazanie turbínovým olejom ISO VG32

     -- Materiál: Telo ventilu – zliatina zinku / tlakovo liaty hliník; rukoväť – inžinierska živica

  2. Veľkosť série a tabuľka parametrov portu

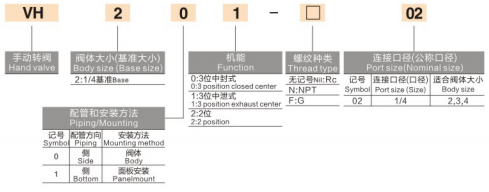

Vysvetlenie kódu modelu

  1. Príklad: VH210-02

     -- VH: Kód základnej série

     -- 2: Kód veľkosti (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Usporiadanie potrubia (0 = bočný port, 1 = spodný port)

     -- 0: Stredová funkcia (0 = stred zatvorený, 1 = stredový výfuk, 2 = 2-poloha)

     -- 02: Kód veľkosti portu (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Populárne štandardné modely

     -- VH210-02: 1/4", spodné potrubie, 3-polohový stred uzavretý (najpoužívanejšie)

     -- VH200-02: 1/4", bočné potrubie, 3-polohový stred uzavretý

     -- VH201-02: 1/4", bočné potrubie, 3-polohový stredový výfuk

    -- VH310-03: 3/8", spodné potrubie, 3-polohový stred uzavretý

 Hlavné výhody produktu

  1. Intuitívne ovládanie so zabudovaným blokovaním polohy

      90° otočná rukoväť s dobre viditeľnou polohou spínača; integrovaný mechanický polohovací zámok zabraňuje náhodnej chybnej obsluhe.

  2. Tri možnosti centrálnej funkcie pre rôzne pracovné podmienky

     -- Stred uzavretý (200/210): Udržiavajte upínací tlak valca počas vypínania zariadenia

     -- Stredový výfuk (201/211): Bezpečné zníženie tlaku a úplné odvzdušnenie systému pre údržbu

     -- 2-Position (202/212): Jednoduché obojsmerné prepínanie bez medzipolohy

  3. Vysoko flexibilný viacmontážny dizajn

     Podporuje rozloženie bočného aj spodného potrubia; k dispozícii sú dva spôsoby inštalácie: zapustená montáž do panelu alebo priame upevnenie telesa ventilu.

  4. Robustná dlhá životnosť a bezúdržbová

      Odolná rotačná tesniaca štruktúra s vynikajúcou odolnosťou proti prachu a kontaminácii; nevyžaduje sa bežné mazanie ani údržba.

Typické aplikačné scenáre

     -- Manuálne obojsmerné prepínanie pre pneumatické valce

     - Dočasné manuálne ovládanie, tlakové odvzdušnenie počas uvádzania zariadenia do prevádzky a údržby

     - Izolácia núdzového zastavenia a odpojenie zdroja vzduchu pre bezpečnostné blokovanie stroja

     -- Ručné spúšťacie stanice pre poloautomatické výrobné zariadenia

     -- Ukážka pneumatického okruhu a základného ovládania výučby skúšobných stolov

Zhrnutie jednej vety

     SOLH VH 4-cestný ručný otočný ručný ventil sa vyznačuje 90° otočnou prevádzkou, tromi zameniteľnými centrálnymi funkciami, možnosťami bočného/spodného potrubia a dvojitým panelom/spôsobom montáže ventilu, ktorý slúži ako štandardný univerzálny komponent pre ručné pneumatické spínanie, uvedenie do prevádzky na mieste a izoláciu bezpečnostného vzduchového okruhu.
