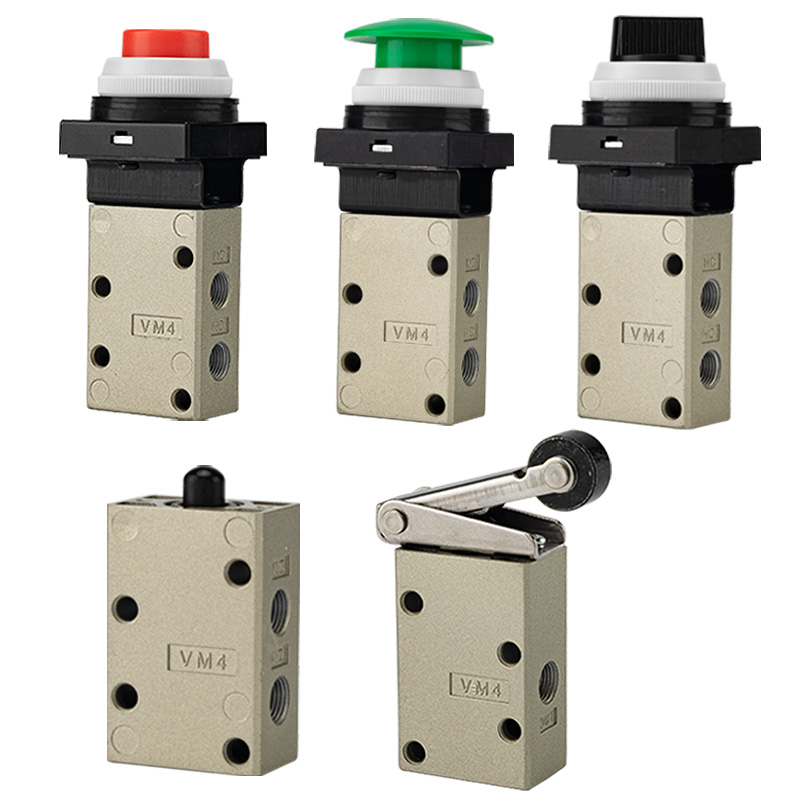

Stredný 3-portový tanierový mechanický ventil série VM4 (VM400).

Značka:SOLH od Richge Technology

Umiestnenie produktu

     Séria VM4 (VM400) je stredne veľký 3-portový tanierový mechanický ventil plne zameniteľný s originálnymi modelmi SMC, umiestnený medzi mini VM1 a vysokoprietokovou štandardnou sériou VM2. Podporuje celý prevádzkový rozsah od vákua (-100 kPa) až po pretlak 1,0 MPa s univerzálnym portom Rc1/8, dvojitým bočným/spodným usporiadaním potrubia, robustnou kovovou konštrukciou, ultra dlhou životnosťou a kompletnými vymeniteľnými hlavicami pohonu. Široko používaný na detekciu limitov zdvihu, ručné krokovanie a bezpečnostné blokovacie obvody na všeobecných automatizačných zariadeniach.

Základné technické špecifikácie

  1. Základné všeobecné parametre

     --  Kód série: VM400 (skrátený názov VM4)

     --  Typ obvodu: 3/2-cestný; Normálne zatvorené (NC štandard), normálne otvorené (NO voliteľné

     --  Štruktúra: Priamo pôsobiaci tanierový typ, tesné tesnenie, prachotesný, predĺžená životnosť

     --  Použiteľná kvapalina: stlačený vzduch, inertný plyn

     --  Rozsah prevádzkového tlaku: -100 kPa ~ 1,0 MPa (kompatibilné s vákuom, výhoda oproti VM2)

     --  Okolitá a stredná teplota: -5 ~ +60 ℃ (nie je povolená vnútorná námraza)

     --  Port Thread: Rc1/8 (01); voliteľné NPT1/8 (N01), G1/8 (F01)

     --  Prietok: Efektívna plocha prierezu 7 mm², Cv = 0,38

     --  Čistá hmotnosť: Štandardný základný model 110 g

     --  Rozloženie potrubia: bočný port (01), spodný port (00)

     --  Mazanie: Bez mazania; Voliteľné mazanie turbínovým olejom ISO VG32

     -- Maximálna spínacia frekvencia: 60 cyklov/min pre tlačidlové / valčekové ovládače; 6 cyklov/min pre hlavy gombíka/voliča

     --  Odolnosť voči otrasom a vibráciám: Odolnosť proti nárazu 1 000 m/s², odolnosť voči vibráciám 70 m/s² (ťažká priemyselná trieda)

  2. Vonkajšie celkové rozmery (mm)

     --  Verzia bočného portu: 18 × 30 × 57

     --  Verzia spodného portu: 18 × 30 × 62

  3. Definícia a logika 3-portového obvodu

     -- Port 1(P): Vstup hlavného prívodu vzduchu

     --  Port 2(A): Výstupný port riadiaceho signálu

     --  Port 3(R): Výfukový port

     --  Normálne zatvorená logika NC: Neaktivovaná → P odpojený od A, A pripojený k výfuku R; Po aktivácii → P sa pripojí k A, A odpojí výfuk R

Kompletný sortiment vymeniteľných akčných hláv

  1. Typ s valčekovou pákou (najpopulárnejší pre snímanie limitu zdvihu)

     -- VM431: Štandardná POM plastová valčeková páka

     -- VM431S: Valcová páka z kalenej ocele pre ťažkú ​​nepretržitú prevádzku odolnú voči oderu

     -- VM432: Jednosmerná valčeková páka proti odskoku na odstránenie nesprávneho fungovania spätného spúšte

 2. Typ s priamym piestom

     -- VM430: Štandardný model s priamym piestom, podporuje prispôsobené špeciálne prídavné zariadenia

  3. Hlavy núdzového zastavenia s tlačidlom a hríbikom (manuálny krok a bezpečnostné blokovanie)

     -- VM432: Ploché štandardné tlačidlo

     -- VM432Y: Vysoko viditeľná žltá hubicová hlava pre núdzové zastavenie

     -- VM432R: Tlačidlo núdzového zastavenia s červeným hríbikom

     -- VM432G: Zelené tlačidlo indikátora

  4. Gombík/prepínač/uzamykateľné bezpečnostné ovládače

     -- VM434: 2-polohový / 3-polohový otočný prepínač

     -- VM435: Uzamykateľné tlačidlo na zabránenie náhodnému falošnému spusteniu

     -- VM436: Ovládač páky otočného závesu

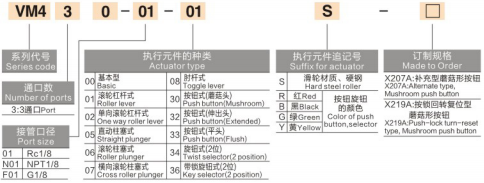

Vysvetlenie kódu modelu

 1. (Príklad: VM431-01-01S)

     -- VM431: 3-portový okruh + valčekový pákový ovládač

     -- 01: Kód závitu portu (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Usporiadanie potrubia bočného portu (00 = usporiadanie spodného portu)

     -- S: Valček z kalenej ocele (bez prípony = štandardný plastový valček POM)

     -- Značka farebnej prípony: Y=žltá huba, R=červená huba, G=zelené tlačidlo

  2. Populárne štandardné modely

     -- VM431-01-01A: POM valčeková páka s 3 portami, bočný port Rc1/8 (univerzálny model na všeobecné použitie)

     -- VM431S-01-01A: 3-portový kalený oceľový valec, odolné pracovné podmienky pre veľké zaťaženie

     --  VM430-01-00A: 3-portový rovný piest, spodný port pre prispôsobenú zostavu ovládača

     -- VM432Y-01-01A: 3-portový núdzový uzatvárací ventil so žltou hríbovou hlavou

Hlavné výhody produktu

     -- Mimoriadne široký rozsah duálneho vákua a pretlaku: Stabilná prevádzka od vákua -100 kPa až po 1,0 MPa, kompatibilná s vákuovou adsorpciou aj so štandardnými pretlakovými obvodmi (VM2 nepodporuje vákuum)

     -- Spoľahlivá konštrukcia tanierového tesnenia: Vynikajúca vzduchotesnosť, odolnosť voči kontaminácii prachom, rýchla odozva a veľmi dlhá životnosť

     - Univerzálny štandardný závit Rc1/8: Široko prijatá veľkosť portu pre všeobecné automatizačné zariadenia s veľkou zameniteľnosťou

     -- Dvojstranné / spodné usporiadanie potrubia: Flexibilné usporiadanie inštalácie pre husté stohovanie panelov a obmedzené priestorové vybavenie

     -- Kompletné portfólio ovládačov celej série: Valčeková páka, piest, ploché tlačidlo, farebná hríbová hlava, otočný gombík a uzamykateľné hlavy plne pokrývajú limit zdvihu, manuálny krok, núdzové zastavenie a požiadavky na ovládanie voliča

     -- Odolná priemyselná robustná konštrukcia: Pevné kovové telo ventilu, voliteľný kalený oceľový valec a vysoká odolnosť proti nárazom/vibráciám pre náročné nepretržité výrobné linky

     -- Bezúdržbový dizajn bez mazania: Nízke prevádzkové náklady a čisté prostredie vzduchového okruhu bez oleja

Typické scenáre priemyselných aplikácií

     -- Detekcia limitu zdvihu zariadenia: spätná väzba plnej polohy valca a posuvného stola s valčekovým pákovým ovládačom

     -- Obvody riadenia vákuovej adsorpcie a uvoľňovania (stabilná prevádzka pri podtlaku -100 kPa)

     - Manuálny krokový test a uvedenie zariadenia do prevádzky pomocou panelových tlačidlových ovládačov

     -- Bezpečnostné núdzové blokovanie stroja: Žlto-červená hríbová hlava pre rýchle vypnutie vzduchového okruhu

     -- Pneumatické prepínanie prípravkov a prípravkov na upínanie / odoberanie slučiek

     -- Vysokofrekvenčné mechanické ovládanie spúšťačov baliacich, tlačiarenských a textilných strojov

     -- Spätná väzba signálu polohy malej automatickej pracovnej stanice a obvody mechanického bezpečnostného blokovania

Porovnávacia tabuľka výberu: Séria VM1 / VM2 / VM4

Zhrnutie jednej vety

     Stredný 3-cestný tanierový mechanický ventil SOLH VM4 je vybavený univerzálnym portom Rc1/8, prietoková kapacita Cv=0,38, plná vákuová tlaková kompatibilita ~1,0MPa, spoľahlivé tesnenie tanierového taniera, kompletné vymeniteľné pohony a dvojstranné/spodné rozloženie potrubia, ktoré slúži ako preferovaný mechanický regulačný ventil média pre všetky pracovné podmienky vyžadujúce vákuovú prevádzku, odolnosť proti oderu a dlhodobo stabilný.
