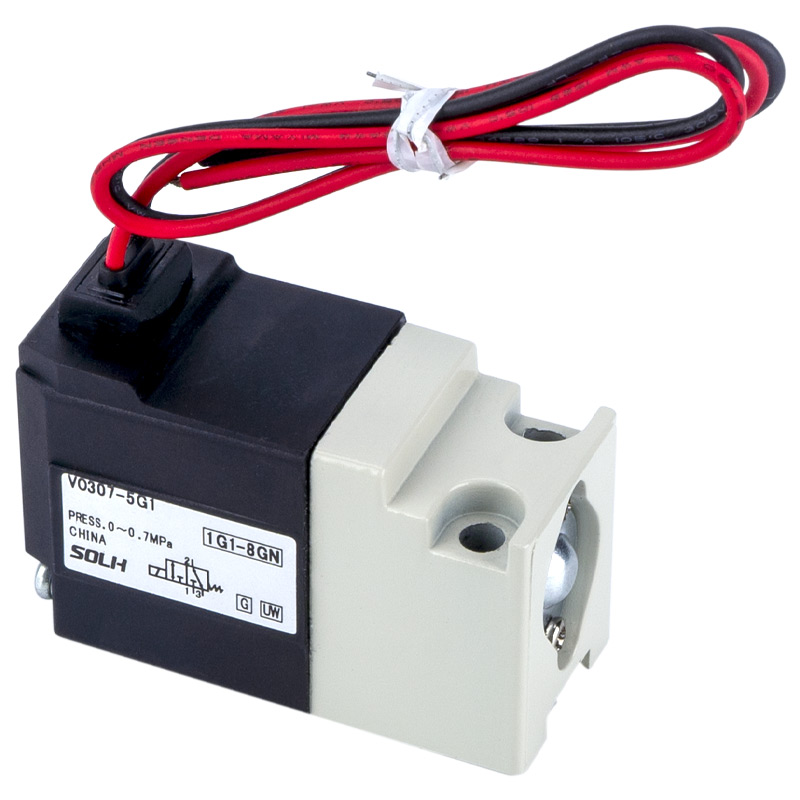

Solenoidový ventil série VO307 s 3 portami – typ s priamo pôsobiacim tanierovým potrubím

Značka:SOLH od Richge Technology

Umiestnenie produktu

     Séria VO307 je vyhradený variant montáže na rozdeľovač radu VT307, priamočinný tanierový 3-cestný solenoidový ventil vyvinutý výhradne na integráciu ventilového ostrova a rozdeľovača. Vykonáva vypínanie vzduchového okruhu, spínanie a reguláciu výfuku. Tento kompaktný, vysokocyklový a spoľahlivý prepínací ventil s beztlakovým spúšťaním a kompatibilitou s pretlakovými aj vákuovými pracovnými podmienkami je ideálny pre centralizované pneumatické ovládanie automatizovaných zariadení.

Hlavné kľúčové vlastnosti

     --Špecializovaná štruktúra rozdeľovača, prvá voľba pre integráciu ventilových ostrovčekov Navrhnuté na mieru pre inštaláciu rozdeľovača bez bočných potrubných portov. Viaceré ventily môžu byť husto usporiadané vedľa seba, aby sa ušetril priestor na inštaláciu, štandardizovalo sa usporiadanie kabeláže a znížili sa potenciálne miesta úniku, dokonale sa zhodujú ventilové ostrovčeky a centralizované pneumatické riadiace systémy.

     --Priamo pôsobiaci tanierový dizajn, možnosť spustenia s nulovým tlakomNa prevádzku nie je potrebný riadiaci tlak. Pracuje stabilne v rozsahu kladného tlaku 0–0,7 MPa, zatiaľ čo vákuová verzia podporuje tlak až do -101,2 kPa. Stabilná prevádzka je zaručená v prostredí s nízkym tlakom, vákuom a nestabilným zdrojom vzduchu.

     --Multifunkčný flexibilný dizajn so silnou všestrannosťouPodporuje viacero pracovných režimov vrátane normálne zatvorené (NC), normálne otvorené (NO), rozdeľovač prietoku a volič. Funkcie je možné rýchlo prepínať jednoduchou výmenou krycej dosky, čo poskytuje vynikajúcu univerzálnu prispôsobivosť.

     -- Rýchla odozva a trvanlivosť pre vysokofrekvenčné cyklovanie Čas odozvy ≤ 20 ms, maximálna prevádzková frekvencia dosahuje 10 Hz, dokonale sa hodí pre vysokorýchlostné fúkanie vzduchu, tryskanie a prepínanie pracovných podmienok vákua.

     --Elastické tesnenie a prevádzka bez mazania HNBRHlavný ventil využíva elastické tesnenie z gumy HNBR s vynikajúcou tesnosťou a predĺženou životnosťou. Počas prevádzky nie je potrebný žiadny mazací olej, čím sa dosahuje čisté, ekologické používanie a znižujú sa náklady na údržbu.

     - Vybavený ručným ovládaním pre pohodlné uvedenie do prevádzky Dodáva sa so štandardným ručným tlačidlom bez aretácie na jednoduché ladenie, kontrolu a núdzové manuálne prepínanie na mieste, čím sa zjednodušuje inštalácia a údržba.

     --Nízka spotreba energie a mimoriadne dlhá životnosť Štandardné cievky sa vyznačujú nízkou spotrebou energie a podporujú dlhodobé nepretržité napájanie. Základné komponenty sa dovážajú so životnosťou porovnateľnou s japonskými značkami a poskytujú vynikajúci nákladový výkon.

Technické špecifikácie

     --Konfigurácia portu: 3-portový, 2-polohový jednoduchý solenoid

     --Princíp činnosti: Priamo pôsobiaci tanierový typ

     -- Materiál tesnenia: elastické gumové tesnenie HNBR

     --Použiteľné médium: stlačený vzduch, inertný plyn

     --Rozsah prevádzkového tlaku: 0–0,7 MPa; Typ vákua: -101,2 kPa ~ 0,1 MPa

     --Kontrolný tlak: 1,5 MPa

     --Teplota okolia: -10 ℃ ~ +50 ℃

     --Doba odozvy: ≤ 20 ms (testované pod 0,5 MPa)

     --Max. prevádzková frekvencia: 10 Hz

     --Požiadavka na mazanie: Bez mazania

     --Manuálna prevádzka: Ručné ovládanie bez blokovania

     -- Typ montáže: Montáž na rozdeľovač (inštalácia na rozdeľovač základne)

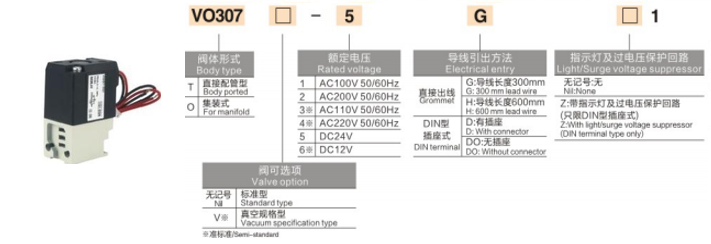

     --Dostupné napätia: DC12V / DC24V, AC110V / AC220V a prispôsobené možnosti

     --Zodpovedajúca základňa rozdeľovača: séria VV3074. Typické aplikačné scenáre · Centralizované pneumatické ovládanie pre automatizované výrobné linky, robotické ramená a upínacie prípravky

     --Vákuová adsorpcia, prerušenie vákua, systémy fúkania vzduchu a prúdenia tekutín

     -- Baliace, tlačiarenské, textilné, drevospracujúce a potravinárske stroje

     --Zariadenie vyžadujúce integráciu potrubia, spúšťanie pri nulovom tlaku, kompatibilitu vákua a vysokofrekvenčnú prevádzku

     --Ventilové ostrovčeky, viacventilové zostavy a modulárne pneumatické riadiace systémy

Zhrnutie jednej vety

     3-portový tanierový solenoidový ventil SOLH VO307 je špeciálne skonštruovaný pre ventilové ostrovčeky, podporuje spúšťanie s nulovým tlakom, plnú kompatibilitu s vákuom, multifunkčnú konverziu, rýchlu vysokofrekvenčnú odozvu a bezúdržbovú prevádzku, vďaka čomu je cenovo efektívnym optimálnym riešením pre centralizované riadenie pneumatickej automatizácie.
