VZM500 (VZM5) Séria 5/2-cestný mechanický ventil

VZM500 (VZM5) Séria 5/2-cestný mechanický ventil | Pneumatický regulačný ventil s elastickým tesnením so stredným prietokom

Značka: SOLH by Richge Technology | SMC kompatibilný 5-portový mechanicky ovládaný pneumatický ventil

1. Prehľad produktu

     Séria SOLH VZM5 (VZM500) je astredne veľký 5/2-cestný mechanický regulačný ventil plne kompatibilný so štandardom SMC. Vďaka vysoko spoľahlivej štruktúre elastického gumového tesnenia sa vyznačuje stabilným tesnením, rýchlou odozvou a vynikajúcim stredným prietokom s hodnotou Cv až 0,6. Vybavený štandardným portom Rc1/8 a kompletnými voliteľnými ovládacími hlavami, podporuje mechanické limitné spúšťanie, manuálne ovládanie krokovaním a blokovanie bezpečnostného okruhu. S flexibilným upevnením na nohy a integrovanou inštaláciou rozdeľovača, vysokofrekvenčnou odolnosťou a širokou adaptabilitou tlaku slúži ako štandardný hlavný model pre dvojvalcovú synchronizáciu, prepínanie pneumatických okruhov a mechanickú reguláciu limitov v automatizovaných výrobných linkách.

2. Základné technické špecifikácie

3. Definícia portu a režim okruhu

  3.1 Štandardný 5/2-cestný režim (Dual Control / Mechanické ovládanie)

     1(P) = port prívodu vzduchu, 2(A) = kladný výstupný port, 3(B) = reverzný výstupný port, 4(EXH) = výfukový port, 5(EXH) = výfukový port. Realizuje obojsmerné spínanie a rýchle odsávanie pneumatických pohonov.

  3.2 Voliteľný 5/3-cestný režim (stredná poloha)

     Voliteľný stredný uzavretý typ a typ stredného odľahčenia tlaku, presne prispôsobený pneumatickému polohovaniu, udržiavaniu tlaku a požiadavkám presného riadenia zdvihu.

  3.3 Špecifikácia pilotného portu

     Pilotný port EXH využíva závit M5 × 0,8. Verzia externého pilota podporuje nezávislé ovládanie zdroja vzduchu, vhodné pre centralizované pneumatické ovládanie a scenáre prispôsobenia slučky s veľkým prietokom.

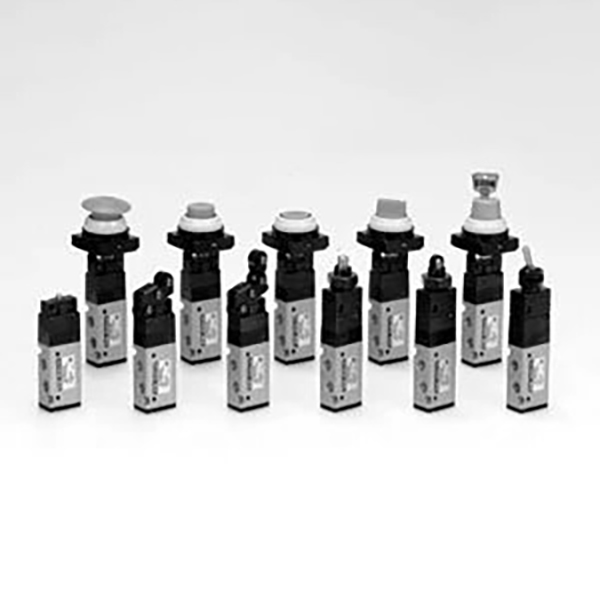

4. Možnosti hlavice ovládača celej série

5. Pravidlá kódovania modelov a bežné modely

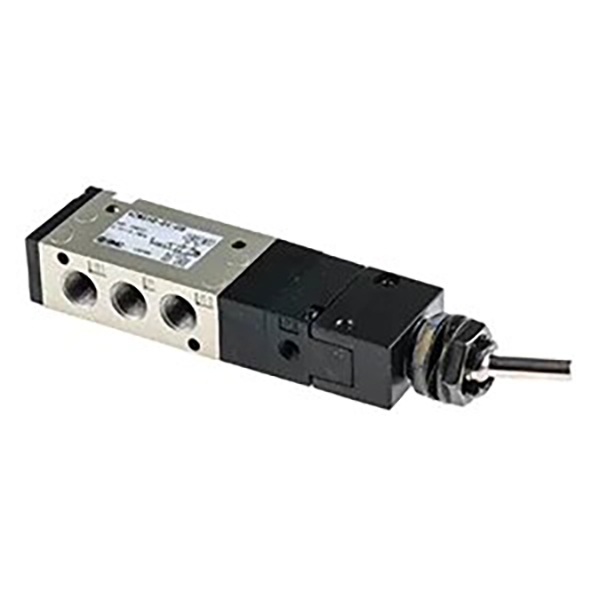

  5.1 Interpretácia modelu (príklad: VZM550-01-08)

     • VZM550: Štandardný 5/2-cestný základný mechanický ventil s elastickým tesnením

     • Kód prístavu01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Kód ovládača: 08=prepínacia páka; 01=valčeková páka; 30=tlačidlo; 37 = push-pull

     • Voliteľná prípona: -L=s držiakom na nohy; -3=5/3-cestný typ; P=typ externého pilota

  5.2 Štandardné modely s predajom za tepla

     • VZM550-01-01: 5/2-cestná, základná valčeková páka, port Rc1/8, preferovaný pre scenáre všeobecných mechanických limitov

     • VZM550-01-30: 5/2-cestný, tlačidlový typ, port Rc1/8, vhodný na manuálne ovládanie zariadenia a ladenie

     • VZM550-01-37: 5/2-cestný, typ push-pull, port Rc1/8, pre manuálne uzamknutie a kontrolu proti chybnej prevádzke

     • VZM550-01-02: 5/2-cestná, jednosmerná valčeková páka, port Rc1/8, profesionálne ovládanie limitu proti odskoku

6. Hlavné výhody produktu

  6.1 Štandardný stredný veľký prietok

     Vybavený univerzálnym portom Rc1/8 a koeficientom prietoku Cv=0,6, dokonale sa zhoduje so strednoprúdovými pneumatickými obvodmi, realizuje stabilný synchrónny chod duálnych valcov a spoľahlivé prepojenie viacerých pohonov.

  6.2 Vysokostabilné elastické tesnenie

     Prijíma integrovanú elastickú tesniacu štruktúru gumového jadra ventilu s nulovým únikom, stabilným udržiavaním tlaku a rýchlou odozvou. Poskytuje dlhú životnosť a mimoriadne nízke náklady na údržbu v bežných priemyselných pracovných podmienkach.

  6.3 Režimy spúšťania plného pokrytia

     Kompletné možnosti ovládačov vrátane typu valček, plunžer, prepínacia páka, tlačidlo a typu push-pull plne pokrývajú aplikačné scenáre mechanického limitu, automatického spúšťania, manuálneho ladenia a bezpečnostného blokovania.

 6.4 Diverzifikovaná flexibilná inštalácia

     Podporuje nezávislú inštaláciu nožnej konzoly a inštaláciu integrovaného klastra s potrubím. Ľubovoľné porty EXH môžu byť vyvedené na výfuk, čím sa prispôsobia hustému usporiadaniu panelov a obmedzenému inštalačnému priestoru.

  6.5 Vysokofrekvenčná priemyselná trvanlivosť

     Podporuje vysokofrekvenčnú cyklickú prevádzku až do 300 c.p.m s vynikajúcou odolnosťou voči nárazom a vibráciám. Stabilne sa prispôsobuje dlhodobej nepretržitej prevádzke ťažkých priemyselných zariadení.

  6.6 Externý pilotný rozšíriteľný dizajn

     Voliteľný režim externého pilotného ovládania realizuje diaľkové a centralizované ovládanie zdroja vzduchu, čím spĺňa zodpovedajúce požiadavky veľkých prietokových hlavných okruhov a automatizovaných integrovaných pneumatických systémov.

7. Typické aplikačné scenáre

     • Dvojvalcové synchrónne ovládanie: Zabezpečte synchrónne kooperatívne pôsobenie dvojitých valcov v automatizovanom zariadení na zlepšenie konzistencie chodu.

     • Prepínanie pneumatických okruhov: Prepínanie/upínanie prípravkov a prípravkov, prepínanie staníc a pneumatické ovládanie smeru slučky.

     • Mechanické spustenie limitu: Spustenie signálu zdvihu na mieste a mechanická ochrana blokovania pomocou valčekových pákových ovládačov.

     • Manuálne ovládanie prevádzky: Ladenie zariadenia, manuálny krokový štart/stop a ručné ovládanie panela pomocou tlačidiel a typu push-pull.

     • Bezpečnostný ochranný obvod: Resetovanie núdzového zastavenia a ochrana blokovania bezpečnostných dverí s uzamykateľnými a hríbovými pohonmi.

     • Priemysel všeobecná automatizácia: Vysokofrekvenčné riadenie polohy a prepojenie viacerých ovládačov pre balenie, tlač a elektronické výrobné zariadenia.

8. Porovnanie výberu modelov série VM

Zhrnutie jednej vety

     Integruje sa 5/2-cestný mechanický ventil série SOLH VZM500 (VZM5).Štandardný port Rc1/8, stredne veľký prietok Cv0.6, multifunkčné ovládače plnej série a flexibilné režimy inštalácie, ktorý je štandardným hlavným hlavným komponentom pre automatizované dvojvalcové synchrónne riadiace systémy a systémy prepínania pneumatických okruhov.
