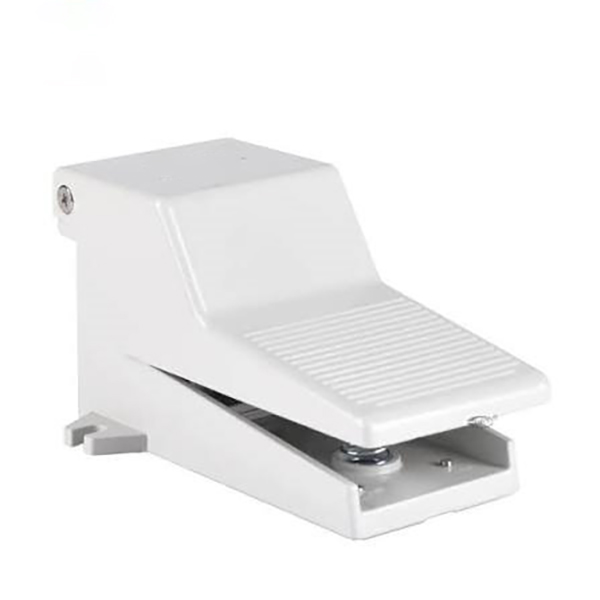

5/2 cestný nožný pedálový ventil série 4F | Priamočinný celohliníkový pneumatický nožný ventil

Značka: SOLH by Richge Technology | Plne kompatibilná náhrada za nožný ventil série AirTAC 4F

1. Prehľad produktu

     Séria SOLH 4F je profesionál5/2 cestný pneumatický nožný pedál smerový ventil plne kompatibilné a zameniteľné s celou sériou AirTAC 4F. Vďaka plne odlievanému telu z hliníkovej zliatiny a zosilnenému protišmykovému pedálu s priamo pôsobiacou štruktúrou pružinového resetu je špeciálne navrhnutý predvojčinné ovládanie valca vpred a vzad. Celá séria zahŕňa štyri konfigurovateľné typy: štandardné samoresetovanie, L mechanické samouzamykanie, G bezpečnostný ochranný kryt a LG zamykanie + integrácia ochranného krytu. Môže manuálne nahradiť solenoidové ventily pre zariadenia štart-stop a smerové prepínanie, ktoré sa široko používajú v upínacích prípravkoch nástrojov, lisovaní, nitovaní a scenároch priemyselného pneumatického riadenia.

  1.1-jadrový 5/2-cestná logika vzduchového okruhu

     • Definícia vzdušného prístavu: P (hlavný prívod vzduchu), A/B (dvojité pracovné výstupy), R1/R2 (dvojité nezávislé výfukové otvory)

     • Normálny stav (uvoľnený pedál): P sa pripája k B pre prívod vzduchu; A connects to R1 for exhaust, cylinder retracts and resets

     • Pracovný stav (stlačený pedál): P sa pripája k A pre prívod vzduchu; B sa pripája k R2 pre výfuk, valec sa vysunie a funguje

     • Štandardný typ bez L: Okamžitý reset pružiny po uvoľnení nohy pre prerušované ovládanie krokovaním

     • L Typ uzamknutia: Jedným stlačením uzamknite polohu a udržujte tlak vzduchu; opätovným stlačením odblokujete a resetujete uvoľnenie tlaku

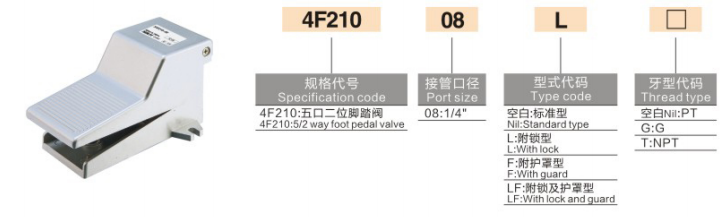

2. Pravidlá kódovania modelov a definícia prípon

     Logika kódovania: 4F210 - [Veľkosť portu] + [Prípona funkcie] - [Typ vlákna]

  2.1 Základný model a veľkosť portu

     • 4F210: Základné teleso univerzálneho hlavného 5/2 cestného nožného ventilu

     • 06: Závitový port G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) univerzálna mainstreamová špecifikácia

 2.2 Sprievodca výberom prípony základnej funkcie

  2.3 Prípona typu závitu

     • Prázdne: PT kužeľový závit (štandardne predvolené)

     • G: Britský štandardný G paralelný závit

     • T: NPT americký štandardný kužeľový závit

  Modelový príklad: 4F210-08 | G1/4 štandardný samočinný nožný ventil; 4F210-08LG | Samosvorný nožný ventil G1/4 s bezpečnostným ochranným krytom

3. Základné technické parametre

4. Výberový rozdiel: 4F 5/2-cestný vs 3F 3/2-cestný nožný ventil

5. Výhody štrukturálneho jadra

     • Dvojitý nezávislý dizajn výfuku: Vybavený dvoma samostatnými výfukovými otvormi na zabezpečenie hladkého výfuku pri cúvaní valca, rýchlej reakcie a stabilnej prevádzky bez oneskorenia.

     • Protišmykový Heavy-Duty pedál: Povrch pedálov s valčekovou textúrou efektívne zvyšuje trenie, zabraňuje skĺznutiu pri vysokom zaťažení a zlepšuje prevádzkovú stabilitu.

     • Stabilný nezávislý uzamykací mechanizmus: Nezávislá uzamykacia štruktúra zaisťuje pevné umiestnenie a ľahké odomykanie. Poznámka: Nie je vhodné pre ultra-vysokofrekvenčné nepretržité pracovné podmienky.

     • Voliteľný bezpečnostný ochranný kryt: Vlastný plastový prachotesný kryt účinne zabraňuje náhodnému spätnému chodu spôsobenému padajúcimi obrobkami alebo nesprávnym dotykom personálu, čím sa zvyšuje bezpečnosť prevádzky na mieste.

     • Celohliníková odolná konštrukcia: Integrálne telo z tlakovo odliatej hliníkovej zliatiny sa vyznačuje vysokou tvrdosťou, odolnosťou proti nárazu a dlhou životnosťou pre drsné prostredie priemyselných dielní.

6. Typické aplikačné scenáre

     • Ručné ovládanie dvojčinného valca: Zdroj vzduchu → 4F nožný ventil → dvojčinný valec. Typ s vlastným resetovaním realizuje vysunutie pri stlačení a zatiahnutie pri uvoľnení; uzamykací typ udržuje upínací tlak pre dlhodobé polohovanie.

     • Kontrola zariadení na priemyselné spracovanie: Profesionálne nožné prepínanie smeru pre lisovacie stroje, nitovacie stroje a brúsky, ktoré uvoľňujú ruky pre efektívnu operáciu spracovania.

     • Ladenie zariadení na mieste: Dočasne nahraďte solenoidové ventily ručnými nožnými ventilmi na ladenie pneumatického okruhu, vhodné pre skúšobnú prevádzku zariadenia a kalibráciu parametrov.

Zhrnutie jednej vety

     Séria SOLH 4F je celohliníkový 5/2-cestný priamočinný nožný pedálový ventil s možnosťou samočinného resetovania, samosvornosti a ochrany proti chybnej činnosti. S dvojitým rýchlym výfukom, veľkým prietokom a plnou kompatibilitou AirTAC je to štandardný priemyselný nožný regulačný ventil na dvojčinné prepínanie valcov dopredu/dozadu a mechanické ovládanie pneumatického ovládania.
