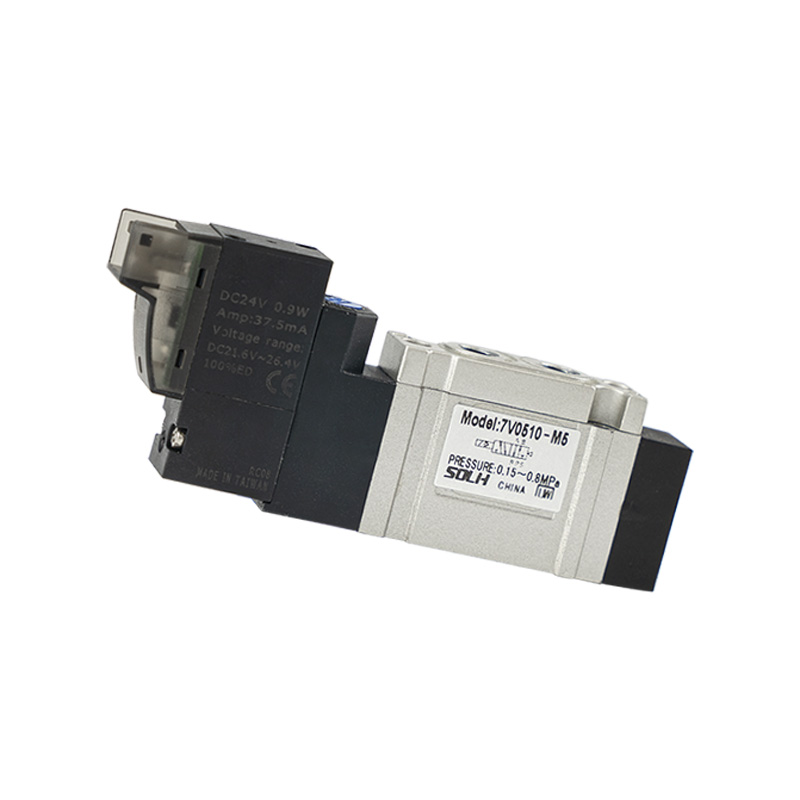

Kompaktný pilotný 5/2 a 5/3 solenoidový ventil série 7V

Značka:SOLH od Richge Technology

Umiestnenie produktu

     Séria SOLH 7V je kompaktný pilotne ovládaný smerový solenoidový ventil pokrývajúci 5/2-cestné a 5/3-cestné funkcie, špeciálne navrhnutý pre všeobecné štandardné pneumatické obvody. Prijatím vnútornej centralizovanej výfukovej štruktúry s optimalizovaným prietokovým kanálom poskytuje pozoruhodne veľkú prietokovú kapacitu, rýchlu odozvu spínania a nízku spotrebu energie. Môže byť použitý samostatne alebo zostavený do rozdeľovacích ventilových blokov na centralizované ovládanie viacerých valcov.

Základná štruktúra a funkčná klasifikácia

 1. Definícia funkcie portu a polohy:

   1,1  5/2 cestný solenoidový ventil: 1 vstup P, 2 pracovné porty A/B, 2 výfukové porty R/S

     -- 10 prípona: Single coil single solenoid spring return

     -- 20 prípona: Typ s dvojitým solenoidom s dvojitou cievkou

   1,2 5/3-cestný elektromagnetický ventil s dvojitou cievkou (3 funkcie centrálneho jadra)

     -- 30C Center Closed: Všetky porty sú úplne utesnené v strednej polohe, aby sa zablokoval tlak valca pre uchytenie

     -- Stredový výfuk 30E: A a B pripojené k výfuku R/S, aby sa bezpečne uvoľnil zvyškový tlak

     -- 30P centrálny tlakový zdroj: P pripojený k A aj B, obe strany valca udržiavajú tlak vzduchu

  2. Drive & Structural Feature

     -- Typ pohonu: Konštrukcia ovládaná pilotom, nízky štartovací tlak, ultra rýchla odozva a veľký prietok

     - Vnútorný centralizovaný výfuk: Riadiaci vzduch sa odvádza rovnomerne cez hlavné výfukové otvory R/S, čisté a upratané potrubie bez rozptýleného riadiaceho výfuku

Tabuľka veľkostí a prietokových parametrov série

Univerzálne všeobecné technické špecifikácie

     -- Rozsah prevádzkového tlaku: 0,15 ~ 0,8 MPa

     -- Testovací tlak: 1,2 MPa

    -- Prevádzková teplota: -20 ℃ ~ +70 ℃ (žiadna námraza v prívode vzduchu)

     -- Čas odozvy prepnutia: ≤ 50 ms

     -- Maximálna prevádzková frekvencia: 5 Hz

     -- Spotreba energie cievky: DC = 0,7W; AC = 1,1 VA

     -- Možnosti štandardného napätia

        DC: 12V(F), 24V(B)

        AC: 110 V (C), 220 V (A)

     - Stupeň ochrany: IP40 odolný proti prachu

     -- Materiál tela ventilu: Hliníková zliatina odlievaná pod tlakom

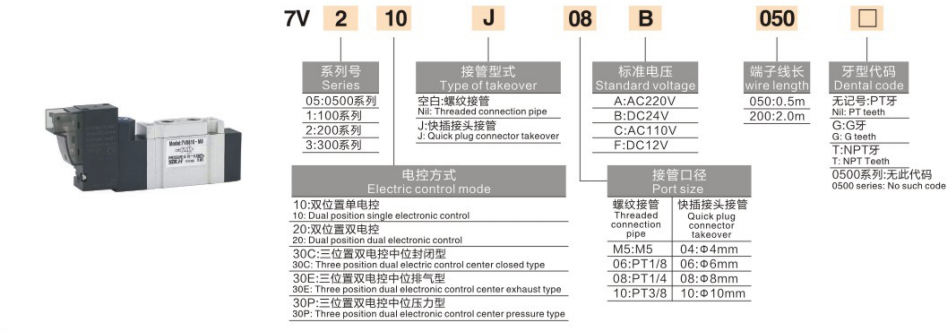

Vyplňte pravidlo pomenovania modelov

  1. Príklad Model: 7V210J08B050

     -- 7V: Sériový kód pre pilotne ovládaný kompaktný solenoidový ventil 5/2 a 5/3

     -- 2: Kód veľkosti (2 = séria 7V200, 1/4" port)

     -- 10 / 20 / 30C/30E/30P: Funkcia okruhu

        10 = 5/2 jednoduchá cievka; 20 = 5/2 dvojitá cievka; Séria 30 = 5/3 trojpolohová

     -- J: Formulár pripojenia portu; J = zasúvacia rýchlospojka, prázdny = štandardný závitový otvor

     -- 08: Kód veľkosti portu (08 = 1/4")

     -- B: Kód napätia cievky (B=DC24V, A=AC220V)

     -- 050: Kód dĺžky kábla (050 = kábel 0,5 metra)

Spoločné štandardné referenčné modely

  1. 5/2 dvojpolohová séria

     -- Spätná jedna špirálová pružina: 7V110-06 (1/8", DC24V)

     -- Dvojitá cievková západka: 7V220-08 (1/4", AC220V)

  2. 5/3 trojpolohová séria

     -- Stredové uzavreté udržiavanie tlaku: 7V130C-06

     -- Stredové uvoľnenie tlaku výfuku: 7V230E-08

     -- Stredný duálny port pod tlakom: 7V330P-10

Hlavné výhody produktu

  1. Vylepšený vysoký prietokový výkon

     - Optimalizovaná vnútorná aerodynamická konštrukcia bežca, prietoková kapacita zvýšená približne o 30 % v porovnaní s tradičnými elektromagnetickými ventilmi série 4V, čím sa dosahuje rýchlejšia rýchlosť vysúvania a zasúvania valca.

  2. Flexibilná viacsmerná inštalácia a možnosti dvoch portov

     - Podporuje horizontálnu a vertikálnu montáž; dva režimy pripojenia: štandardný závitový port alebo rýchle zasúvanie pre rýchlu montáž hadičiek.

  3. Rozdeľovač integrovaný modulárny dizajn

     - Kompatibilné so základňou rozdeľovacieho ventilu s viacerými stanicami, viacerými ventilmi naskladanými dohromady, aby sa ušetril priestor na inštaláciu skrinky a zjednodušilo sa usporiadanie hlavného vzduchového potrubia.

  4. Cievka s ultranízkym výkonom

     - Konštrukcia cievky s nízkym príkonom znižuje tvorbu tepla, vhodná pre dlhodobé nepretržité pracovné podmienky s nižšou spotrebou energie.

  5. Ultra dlhá životnosť

     -- Precízna vnútorná cievka a tesniaca štruktúra, stabilný výkon až po milióny spínacích cyklov s minimálnou údržbou.

Zhrnutie jednej vety

     Kompaktný pilotne ovládaný solenoidový ventil SOLH 7V pokrýva plné 5/2 jednoduché/dvojité cievky a 5/3 tri stredové funkčné varianty s kompletnými veľkosťami portov M5~3/8", vyznačujúce sa o 30% vyšším prietokom ako konvenčná séria 4V, nízkou spotrebou energie a rozdeľovacím stohovateľným dizajnom ako univerzálny smerový riadiaci ventil pre všetky štandardné automatizované pneumatické obvody.
